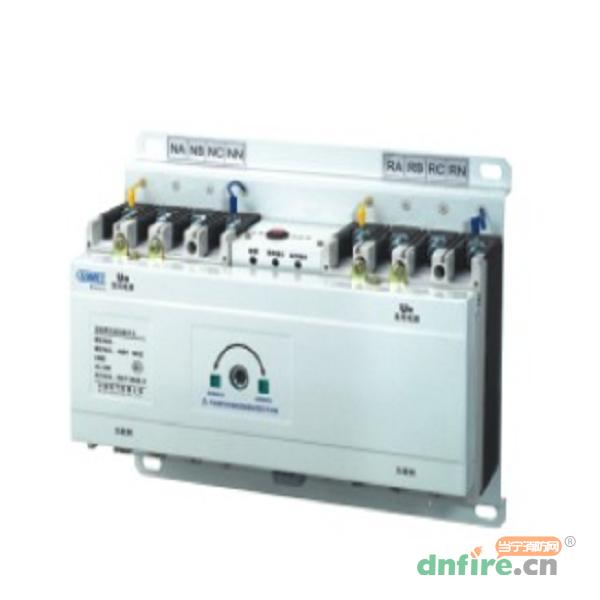

一、CMQ1M双电源自动转换开关概述

　　本转换开关主要由微电脑控制器与开关转换装置两大部分组成，二者之间有专用线缆连接。开关由微电脑控制器、微型电动机、齿轮机箱、微动执行机构开关、操作健盘、LCD液晶显示屏、塑壳断路器等组成。具有自动、手动、双分操作、机械电气双重联锁等特点，最大程度满足供、配电需要。

二、CMQ1M双电源自动转换开关基本结构

　　CMQ1系列自动电源转换开关主要由电源转换执行机构、断路器、控制器组成。本双电源开关具有自动、手动、电源指示、常用合闸指示、备用合闸指示等工作状态。开关具有体积小、寿命长、功耗低、重量轻、工作稳定、使用方便等特点。

三、CMQ1M双电源自动转换开关安装及使用方法

　　安装接线时，常用电源N应接入常用电源执行断路器QN，备用电源R应接入备用电源执行断路器QR。当QN和QR为四线断路器时，接线方式按接线图，其中QN和QR的1、3、5为三相(A、B、C)进线端，2、4、6为三相出线端，7为零线(N)进线端，8为零线出线端。若选用三极断路器，则必须将常用电源N的零线(NN)和备用电源R的零线(NR)共同分别接到三极专用接零线端子KG上，具体保护见接线图。双电源转换开关自动控制器的工作电源取断路器QN和QR的进线端A相和零线N，在自动电源转换开关安装、接线过程中，切不要把原接在断路器进线器进线端的本机控制器采样信号线忘接碰断或短路等，否则不能正常工作。

四、CMQ1M双电源自动转换开关使用操作

　　选用自动工作状态，开关默认常用合，手动操作时，应将手动-自动按钮置于手动操作位置。当推动手柄顺时针旋转至终端时，常用电源执行断路器QN合闸，备用电源执行断路器QR分闸；当推动手柄逆时针旋转至终端时，备用电源执行断路器QR合闸，常用电源执行断路器QN分闸。

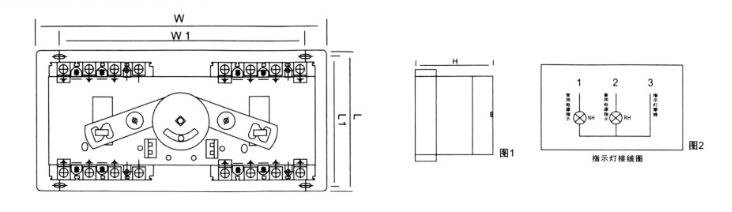

五、CMQ1M双电源自动转换开关外形安装尺寸

型号（末端）	外形尺寸 W×L×H	安装尺寸W1×L1
CMQ1-63/3P、4P	290×240×135	255×220
CMQ1-100/3P、4P	320×240×140	285×220
CMQ1-225/3P、4P	370×240×160	335×220
CMQ1-400/3P、4P	525×330×190	465×300
CMQ1-630/3P、4P	650×330x190	585×300
