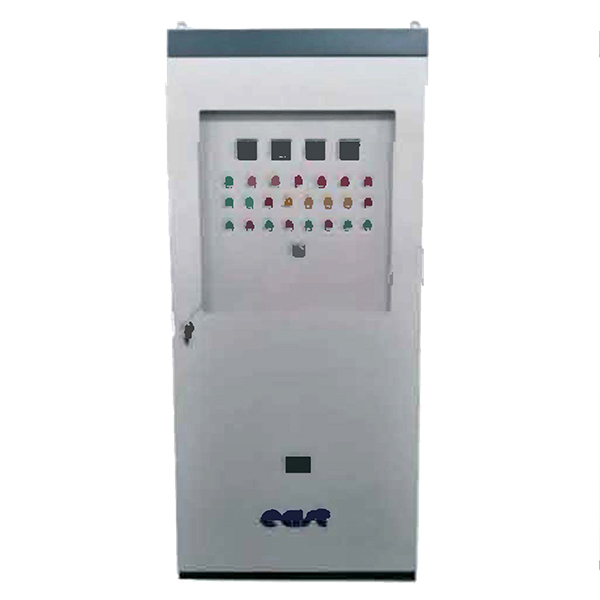

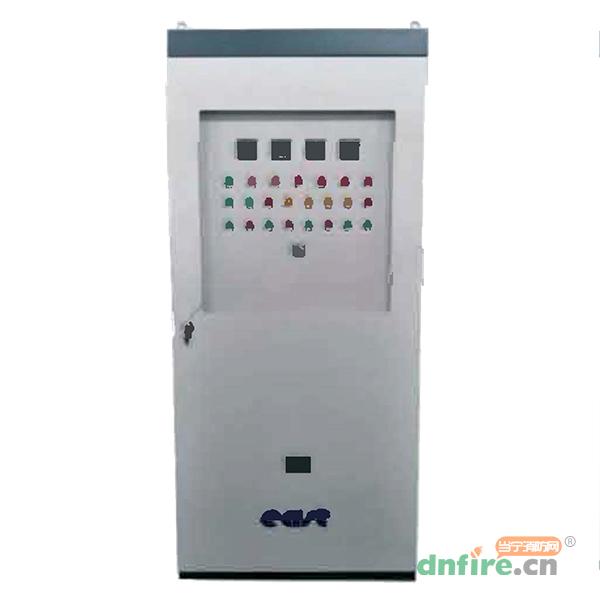

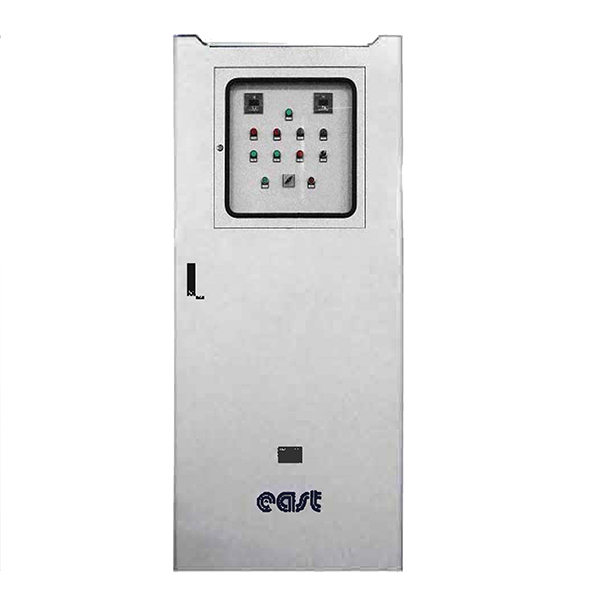

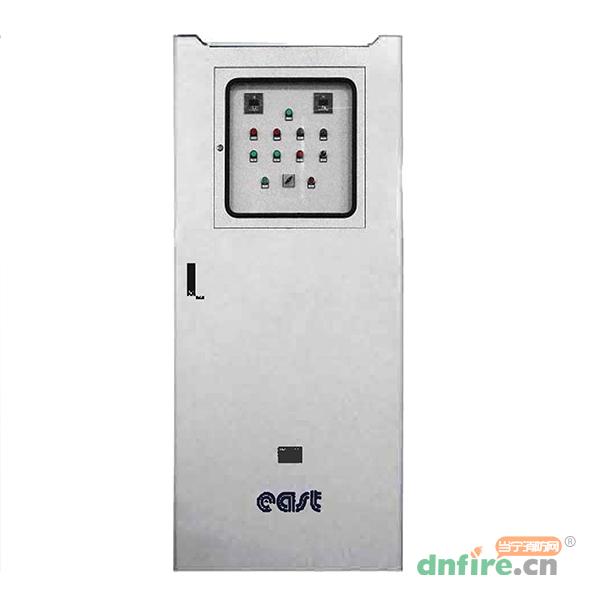

消防电气控制装置（消防泵控制设备）概述

　　消防电气控制装置DFK-X系列均巳获得中国国家强制性产品认证证书（即CCCF证书）。产品所依据的国家标准为：GB16806-2006《消防联动控制系统》。

　　消防电气控制装置DFK-X系列分为消防泵控制设备和消防泵自动巡检控制设备。消防电气控制装置（消防泵控制设备）有三种起动方式：直接起动、星三角降压起动、软起动。

　　平时无火警发生时，消防水泵—直处千停止状态，由稳压泵对管道进行保压。为避免消防水泵锈蚀，消防电气控制装置（消防泵自动巡检控制设备）可定期对水泵进行巡检运行。

　　当火警发生，消防电气控制装置（消防泵控制设备）接到消防报警信号（消防水流指示器信号、消防报警阀信号、消防按钮信号或消防控制中心遥控信号等）后，消防主泵会在几秒钟之内起动，立即提供消防用水，满足消防要求。

　　消防电气控制装置（消防泵控制设备）DFK-X系列中软起动控制柜，其核心部件软起动器是—种集软起动、软停车、轻载节能和多功能保护于—体的电机控制装詈。它不仅实现在整个起动过程中无冲击而产生平滑的起动电流，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。此外，它还具有对电机的保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。

　　上海东方泵业（集团）有限公司根据多年对水泵及其控制设备的制造经验，由自动控制领域的专家反复论证优化，精心设计而成这一系列产品。该系列产品中的各种型号均具有短路保护等功能，可配合水泵高效、可靠地运行。多年来，我公司的用户遍布全国各地，产品以其性能优异、技术先进、服务周到的特点嬴得了广大用户的赞誉和信赖。

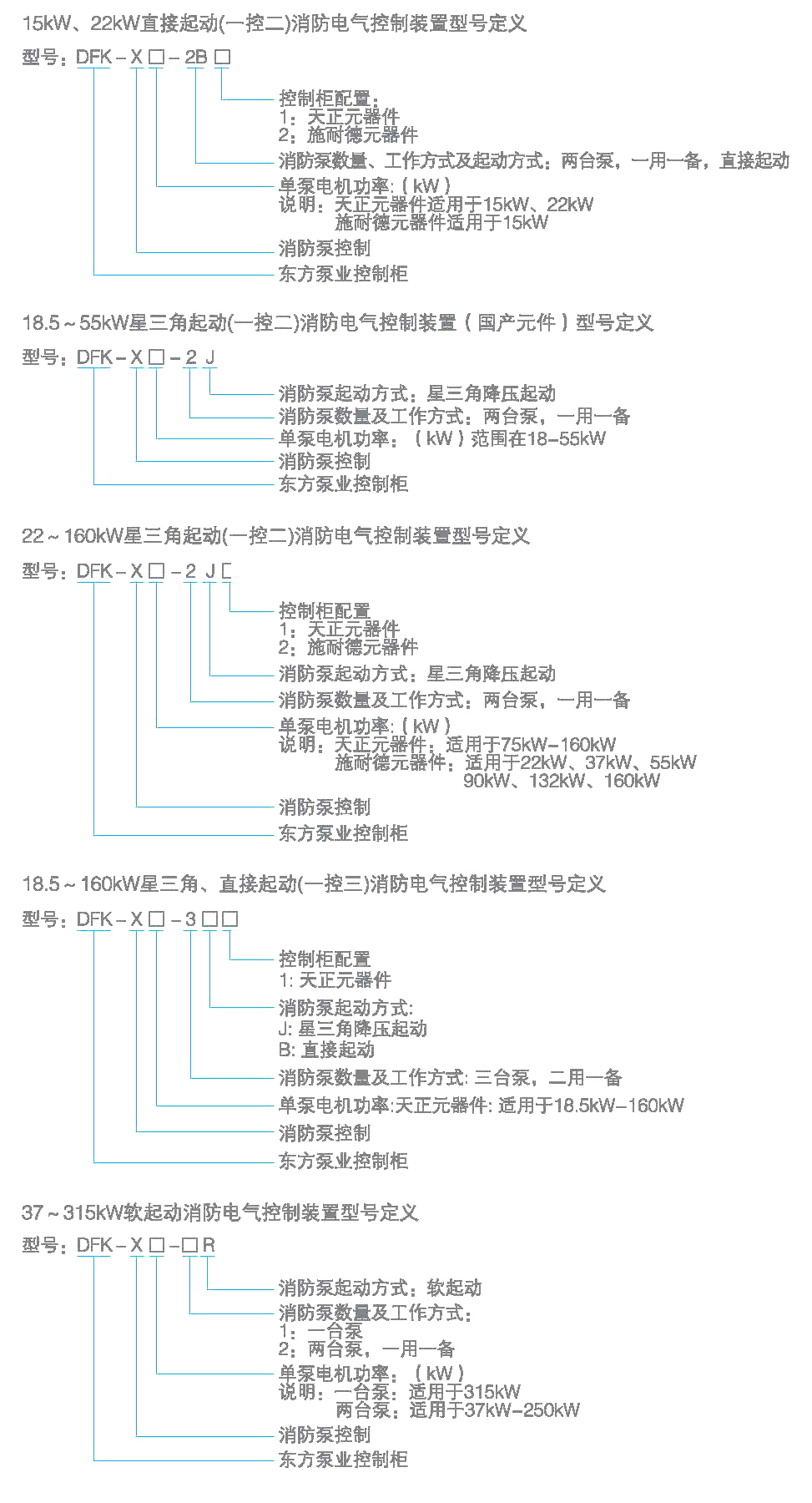

 　　消防电气控制装置（消防泵控制设备）型号定义

　　举例说明：

　　型号：DFK-X75-2J1表示该装置用作75kW消防水泵的控制，一用一备，星三角降压起动。

　　型号：DFK-X1 8.5-2J表示该控制柜用作18.5kW消防水泵的控制，一用一备，星三角降压起动。

　　型号：DFK-X55-2R表示该控制柜用作55kW消防水泵的控制，一用一备，软起动。

　　型号：DFK-X18.5-3J 1表示该控制柜用作18.5kW消防水泵的控制，二用一备，星三角降压起动。

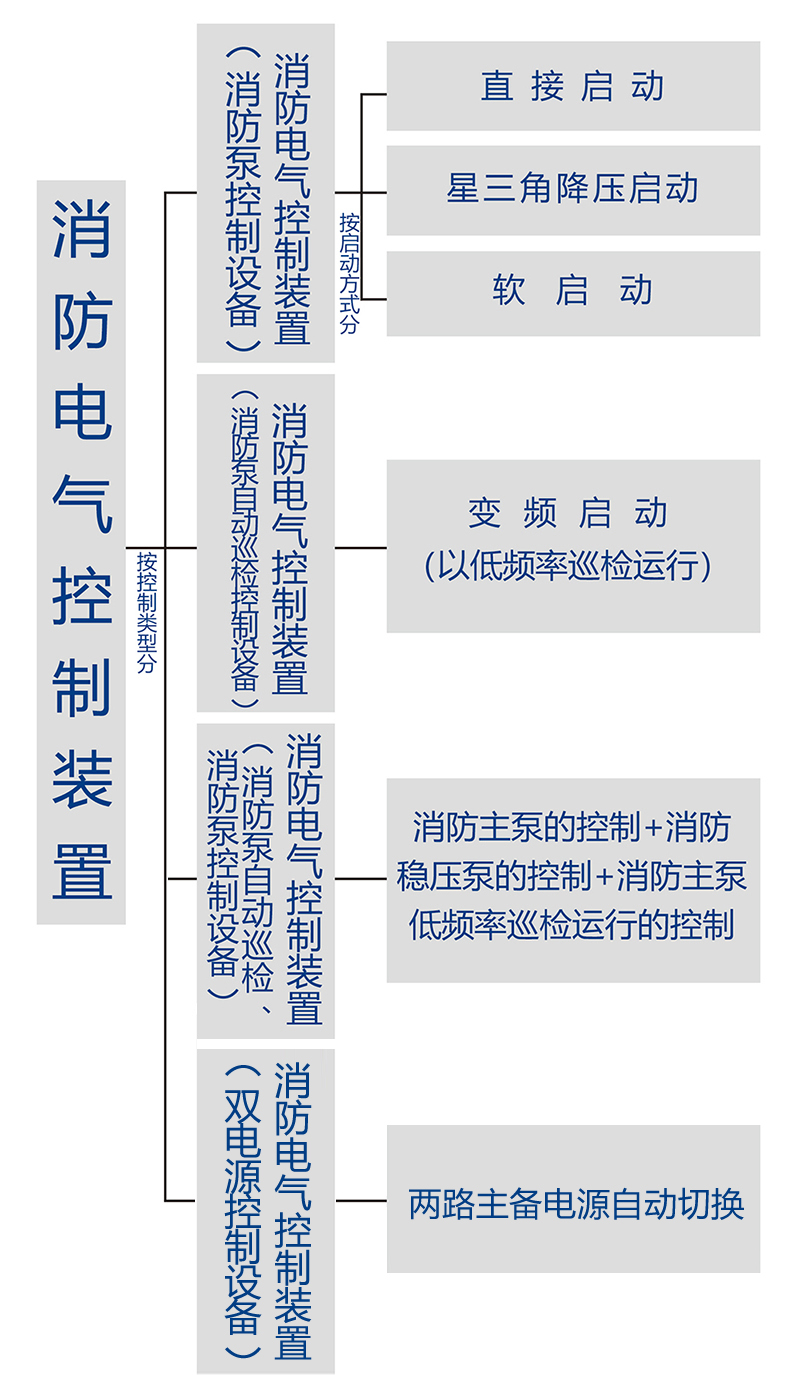

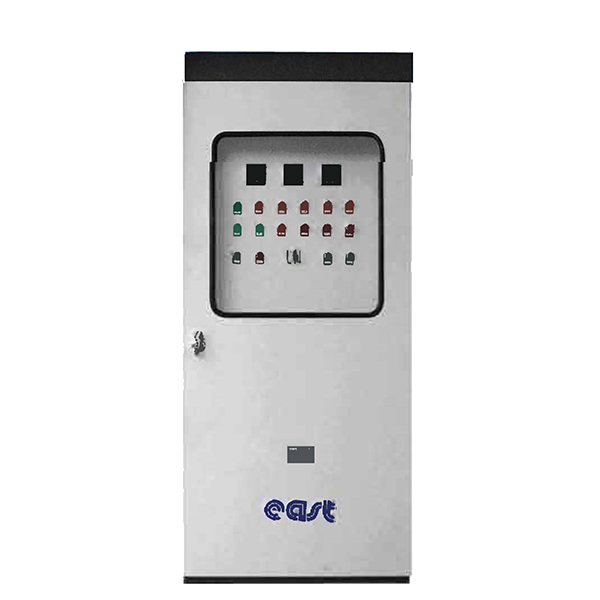

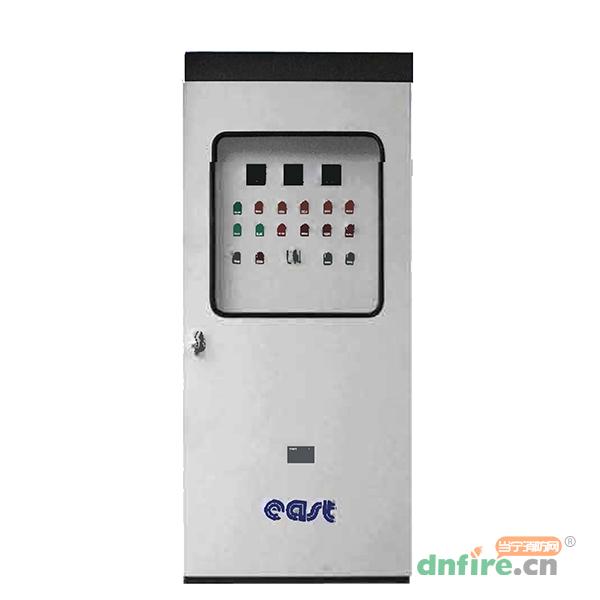

　　消防电气控制装置（消防泵控制设备）设备分类

　　按控制类型、起动方式分类

　　消防电气控制装置DFK-X系列分为消防电气控制装置（消防泵控制设备）、消防电气控制装置（消防泵自动巡检控制设备）、消防电气控制装置（消防泵自动巡检、消防泵控制设备）、消防电气控制装置（双电源控制设备）。

　　消防电气控制装置（消防泵控制设备）按起动方式可分为：直接起动、星三角降压起动、软起动。

　　按水泵台数分类

　　一控一：控制一台水泵的消防运行。“手动’’起动时用操作面板上按钮人为操作控制设备。

　　一控二：控制1、2两台水泵的消防运行。自动时可工作于“1用2备"或“2用1备"两种状态。当主用泵发生故障时，备用泵将自动投入工作。“手动’’起动时用操作面板上按钮人为操作控制设备。

　　消防电气控制装置(消防泵自动巡检控制设备)：

　　一控二：控制1、2两台水泵的巡检运行。巡检结束，水泵停止运行。

　　一控四：控制1、2、3、4四台水泵的巡检运行。工作模式为：1、2泵和3、4泵为两种不同类型的消防水泵；1、2、3、4四台水泵均属同一系统的四台泵。如：1、2泵为消火栓泵，3、4泵为喷淋泵；或1、2、3、4四台水泵均为同一系统的消火栓泵。

　　一控六：控制1、2、3、4、5、6六台水泵的巡检运行。工作模式为：1、2泵，3、4泵，5、6泵为三种不同类型的消防水泵；1、2、3、4四台水泵均属同一类型的四台泵，5、6泵为另一种类型的消防水泵。如：1、2泵为消火栓泵，3、4泵为喷淋泵，5、6泵为消火栓泵；或1、2、3、4四台水泵均为同一系统的消火栓泵，5、6泵为喷淋泵。如有特殊要求时，请在订货时说明。

　　消防电气控制装置(消防泵自动巡检、消防泵控制设备)：

　　一控四：消防主泵、稳压泵均为两台，一用一备，消防主泵根据火灾报警信号自动运行，稳压泵根据压力信号自动运行；根据人机界面上的参数设置，定期对消防主泵进行巡检；当发生火灾信号时，消防主泵会在几秒内立即投入运行，同时稳压泵、低频巡检功能立即退出。

　　消防电气控制装置（消防泵控制设备）功能说明

　　采用直接起动、星三角降压起动的消防电气控制装置(消防泵控制设备)

　　手动控制功能

　　手动控制时，由设备面板上启动／停止按钮控制消防泵启／停。选择开关无论处于手动位，还是处于“l主ll备"或“ll主l备"状态，均可由面板按钮2SB、1 SB控制l泵启停，按钮4SB、3SB控制ll泵启停。

　　自动控制功能

　　选择开关处于自动位时，即转换开关置于“l主ll备"或“ll主l备"时，可以通过以下方式启停消防主泵：

　　受消防中心控制：当控制装置接收到消防联动信号时可启泵。

　　受管道压力控制：当管道压力过低时(由电接点压力表检测压力)，可自动启泵。(注：电接点压力表客户自配。如需我公司配时，另请注明。)

　　无论手动还是自动状态，始终以手动优先启泵。

　　自动互为备用功能

　　当选择开关置于“l主ll备"时，l泵为主用泵，ll泵为备用泵；置于“ll主l备"时，ll泵为主用泵，l泵为备用泵。如主用泵发生故障，备用泵会自行投入运行。

　　工况指示：

　　在人机界面上可显示水泵的运行、故障、消防联动、巡检等状态。

　　历史信息监视功能：

　　在人机界面上，下列数据均可在历史信息中显示：水泵巡检变频运行、水泵故障、水泵运行自动允许状态、消防联动报警消音、消防联动、消防电气控制装置自动状态、变频器故障、故障复位、手动巡检启用等状态触发时间及确认恢复时间。

　　短路保护功能：

　　当电气线路发生短路故障后能迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击造成损坏。

　　过压、欠压、缺相保护功能：

　　因某种原因可能发生电压升高、降低的的现象，或三相电路中任何一相开路或供电线路有断路时，相序继电器触发动作，切断控制回路电源从而达到切断电动机电源、保护电动机的目的。

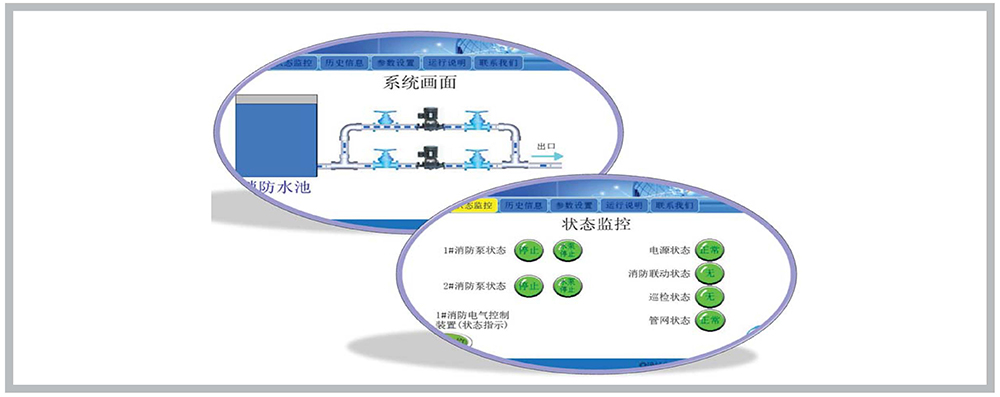

　　人机界面功能：

　　显示设备的运行实况(包括每台泵的运行、故障等工作状态指示)，使得管理人员能够随时掌握设备的工作状态，大幅度提高了系统运行可靠性，使操作更快速、简洁。

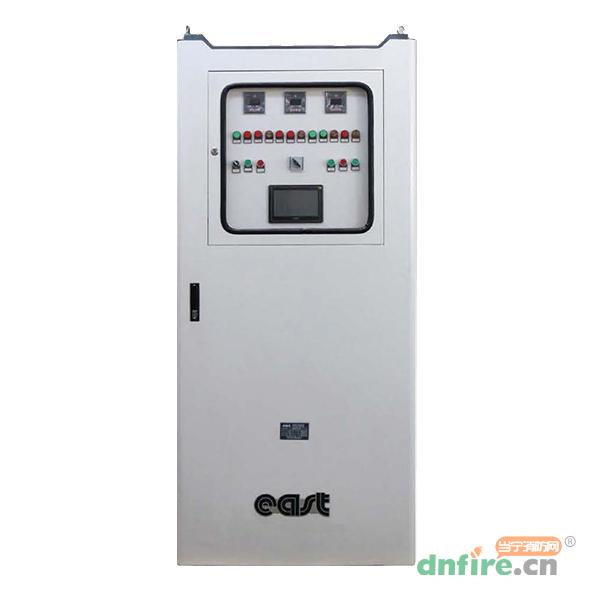

　　采用软起动(一控二)的消防电气控制装置(消防泵控制设备)

　　功能1

　　手动控制功能：

　　手动控制时，由设备面板上启动／停止按钮控制消防泵启／停。

　　自动控制功能：

　　受消防中心控制：当控制装置接收到消防联动信号时可启泵。

　　受管道压力控制：当管道压力过低时(由电接点压力表检测压力)，可自动启泵。(注：电接点压力表客户自配。如需我公司配时，另请注明。)

　　自动工频巡检：根据所设间隔巡检时间定期巡检每台泵。如若系统已配备消防电气控制装置(消防泵自动巡检控制设备)，则需在人机界面屏蔽消防电气控制装置(消防泵控制设备)自动工频巡检功能。

　　无论手动还是自动状态，始终以手动优先启泵。即使在自动状态下，手动启动／停止按钮也能控制消防泵启停。

　　自动互为备用功能：

　　当转换开关无论置于自动或手动位置时，如主用泵发生故障，备用泵会白行投入运行。

　　控制中心监控功能：

　　各泵无源触点(运行、故障等)信号输出供异地作显示用。

　　历史信息监视功能：

　　在人机界面上，下列数据均可在历史信息中显示：水泵启动、运行、故障、过流、手自动状态、消防联动启动、消防联动停止、水泵巡检启用、电源缺相／错相、故障复位等状态触发时间及确认恢复时间。

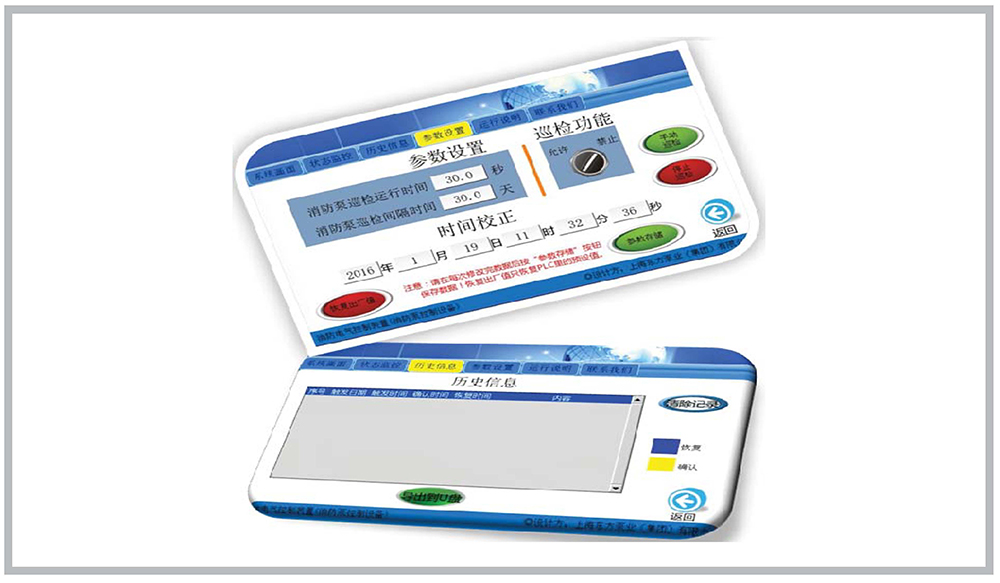

　　参数设置功能：

　　在人机界面上可设置水泵巡检运行时间、巡检间隔时间等参数，并可对PLC时间进行校正。

　　功能2

　　工况指示：

　　在人机界面上可显示水泵的运行、故障、电源、消防联动、巡检、管网压力等状态。

　　过流保护功能：

　　每台泵均配具备过电流保护功能。若水泵运行电流过高，则自动停泵。

　　短路保护功能：

　　当电气线路发生短路故障后能迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击造成损坏。

　　过载保护功能：　

　　每台泵均配备热继电器，当超过所允许的负荷电流值或过负荷时间时，发出过载报警并断开该回路(是否断开回路，可根据客户要求定制)。

　　过压、欠压、缺相保护功能：

　　因某种原因可能发生电压升高、降低的的现象，或三相电路中任何一相开路或供电线路有断路时，相序继电器触发动作，切断控制回路电源从而达到切断电动机电源、保护电动机的目的。

　　人机界面功能：

　　显示设备的运行实况【包括每台泵的运行、故障等工作状态指示)，使得管理人员能够随时掌握设备的工作状态，大幅度提高了系统运行可靠性，使操作更快速、简洁。

　　消防电气控制装置（消防泵控制设备）使用条件

　　·主电路电源电压：三相AC380V,50Hz辅助电路电压：AC220V,50Hz；

　　·电源电压波动：≤±10％；

　　·周围环境温度：-5℃～+40℃(不冻结)；

　　·空气相对湿度：20％~90％(无凝露)；

　　·绝对海拔高度：≤2000m

　　·无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所；

　　·无爆炸危险的场所；

　　·振动：≤5.9 m/s 2(0.6g g=9.8 m/s2)，倾斜度：≤5°的场所；

　　·有防雨防振设备和无水蒸汽的场所。

　　消防电气控制装置（消防泵控制设备）设备特点

　　·采用直接起动、星三角降压起动的消防电气控制装置(消防泵控制设备)

　　选用国内外知名品牌低压电器；

　　手动、自动控制功能设置，可保证设备的安全连续运行；

　　性能优良，控制方式灵活，抗干扰能力强，工作稳定可靠；

　　具备电机过载、短路、过压、欠压、缺相等保护功能，使用安全，维护简便；

　　获得中国国家强制性产品认证证书(CCCF认证证书)。

　　·采用软起动的消防电气控制装置(消防泵控制设备)

　　选用国内外知名品牌低压电器；

　　每台泵配置一台软起动器，实现平滑软起动；

　　配有可编程序控制器(PLC)和人机界面(仅一控二控制装置)，具备工频巡检功能。如不需巡检功能，亦可屏蔽此功能；

　　手动、自动控制功能设置，可保证设备的安全连续运行；

　　性能优良，控制方式灵活，抗干扰能力强，工作稳定可靠；

　　具备电机过载、短路、过压、欠压、缺相等保护功能，使用安全，维护简便；

　　获得中国国家强制性产品认证证书(CCCF认证证书)。

　　消防电气控制装置（消防泵控制设备）适用范围及应用说明

　　·适用范围

　　消防电气控制装置适用范围：

　　高层建筑、城镇居民小区、企事业单位等消防用水场合；

　　旧消防设备的改造更新项目。

　　·应用说明

　　(1)消防泵系统

　　消防电气控制装置(消防泵控制设备)是专用于消火栓、喷淋、水幕、雨淋等消防主泵的控制设备，按国家消防设计规范设计生产，可手动、自动、消防中心远程起动消防水泵，具有故障自动投入功能，大功率消防主泵可以采用软起动方式减缓起动时对电网及管网的冲击。

　　消防给水泵控制：

　　根据《建规》与《高规》，消防电气控制装置需具有自动、手动和远距离启泵三种启泵方式，远距离启泵包括消防控制中心启泵以及消火栓箱按钮启泵。消防给水系统应设置备用消防水泵，控制装置应具有主泵故障备用泵自动投入功能。

　　(2)消防气压给水系统

　　消防气压给水系统：

　　消防气压给水设备是一种新型固定灭火装置，可在无火灾发生时，由稳压泵运行保证管网所需的消防压力，并能充分发挥设备在火灾初期的灭火能力，将火灾损失减小到最小的程度。当设备出口压力持续1 0S低于设定的消防启动压力时，或设备接收到消防信号时，消防主泵应自动启动。

　　消防电气控制装置（消防泵控制设备）规格及尺寸

　　柜壳高度1200mm及以上为落地式安装，高度800mm及以下为壁挂式安装。

　　采用国产元件控二直接起动、星三角降压起动消防电气控制装置（消防泵控制设备）外形尺寸（单位：mm)控制柜防护等级为IP30。

序号	功率 （kw）	控制水 泵台数	启动方式	配置	型 号	柜壳尺寸 （高*宽*深）
1	15	2	直接启动	天正元件	DFK-X15-2B1	1200x700x370
2	22	2	直接启动	天正元件	DFK-X22-2B1	1400x600x400
3	18.5	2	星三角	天正元件	DFK-X18.5-2J	1600x700x450
4	22	2	星三角	天正元件	DFK-X22-2J	1600x700x450
5	30	2	星三角	天正元件	DFK-X30-2」	1600x700x450
6	37	2	星三角	天正元件	DFK-X37-2J	1600x700x450
7	45	2	星三角	天正元件	DFK-X45-2J	1600x700x450
8	55	2	星三角	天正元件	DFK-X55-2」	1800x800x500
9	75	2	星三角	天正元件	DFK-X75-2Jl	2200x800x600
10	90	2	星三角	天正元件	DFK-X90-2J1	2200x800x600
11	110	2	星三角	天正元件	DFK-Xl 10-2Jl	2200x800x600
12	132	2	星三角	天正元件	DFK-Xl 32-2Jl	2200x1000x600
13	160	2	星三角	天正元件	DFK-Xl 60-2Jl	2200x1000x600

 　　采用国产元件一控三直接起动、星三角降压起动消防电气控制装置（消防泵控制设备）外形尺寸（单位：mm)

　　控制柜防护等级为IP30。

序号	功率 （kw）	控制水 泵台数	启动方式	配置	型 号	柜壳尺寸 （高*宽*深）
1	160	3	星三角	天正元件	DFK-X160-3B1	2200x1200x600
2	22	3	直接启动	天正元件	DFK-X22-3B1	2200x800x600
3	18.5	3	星三角	天正元件	DFK-X18.5-3J	2200x800x600
4	22	3	星三角	天正元件	DFK-X22-3J	2200x800x600
5	30	3	星三角	天正元件	DFK-X30-3」	2200x800x600
6	37	3	星三角	天正元件	DFK-X37-3J	2200x800x600
7	45	3	星三角	天正元件	DFK-X45-3J	2200x800x600
8	55	3	星三角	天正元件	DFK-X55-3」	1800x1000x600
9	75	3	星三角	天正元件	DFK-X75-3Jl	2200x1000x600
10	90	3	星三角	天正元件	DFK-X90-3J1	2200x1000x600
11	110	3	星三角	天正元件	DFK-Xl10-3Jl	2200x1000x600
12	132	3	星三角	天正元件	DFK-Xl32-3Jl	2200x1200x600

　　采用国产元件一控二直接起动、星三角降压起动消防电气控制装置（消防泵控制设备）外形尺寸（单位：mm)

　　控制装置防护等级为IP55。

序号	功率 （kw）	控制水 泵台数	启动方式	配置	型 号	柜壳尺寸 （高*宽*深）
1	11	2	直接启动	天正元件	DFK-XF11-2B1	800x600x300
2	15	2	直接启动	天正元件	DFK-XF15-2B1	800x600x300
3	18.5	2	直接启动	天正元件	DFK-XF18.5-2B1	800x600x300
4	22	2	直接启动	天正元件	DFK-XF22-2B1	800x600x300
3	18.5	2	星三角	天正元件	DFK-XF18.5-2J	1200x600x370
4	22	2	星三角	天正元件	DFK-XF22-2J1  DFK-XF22-2J1-1	1400x600x400 2060x600x600
5	30	2	星三角	天正元件	DFK-XF30-2J1 DFK-XF37-2J1-1	1400x600x400 2060x600x600
6	37	2	星三角	天正元件	DFK-XF37-2J1  DFK-XF37-2J -1	1400x600x400 2060x600x600
7	45	2	星三角	天正元件	DFK-XF45-2J  DFK-XF45-2J1-1	1400x600x400 2060x600x600
8	55	2	星三角	天正元件	DFK-XF55-2J1 DFK-XF55-2J1-1	1660x700x450 2060x800x600
9	75	2	星三角	天正元件	DFK-XF75-2J1 DFK-XF75-2J1-1	1660x700x450 2060x800x600
10	90	2	星三角	天正元件	DFK-XF90-2J1  DFK-XF90-2J1-1	1660x700x450 2060x800x600
11	110	2	星三角	天正元件	DFK-XF110-2J1 DFK-XF110-2J1-1	1860x800x500 2060x900x600
12	132	2	星三角	天正元件	DFK-X132-2J1 DFK-X132-2J1-1	1860x800x500 2060x900x600
13	160	2	星三角	天正元件	DFK-X160-2J1 DFK-X160-2J1-1	2060x900x600

　　采用进口品牌元件—控二直接起动、星三角降压起动消防电气控制装置（消防泵控制设备）外形尺寸（单位：mm)

　　控制柜防护等级为IP55。

序号	功率 （kw）	控制水 泵台数	启动方式	配置	型 号	柜壳尺寸 （高*宽*深）
1	5.5	2	直接启动	施耐德元件	DFK-X5.5-2B2	1200x600x370
2	15	2	直接启动	施耐德元件	DFK-X15-2B2	1200x600x370
3	22	2	星三角	施耐德元件	DFK-X22-2J2	1660x700x450
4	37	2	星三角	施耐德元件	DFK-X37-2J2	1660x700x450
5	45	2	星三角	施耐德元件	DFK-X45-2J2	1860x800x500
6	55	2	星三角	施耐德元件	DFK-X55-2J2	1860x800x500
7	90	2	星三角	施耐德元件	DFK-X90-2J2	2060x900x600
8	110	2	星三角	施耐德元件	DFK-X110-2J2	2060x900x600
9	132	2	星三角	施耐德元件	DFK-X132-2J2	2060x1000x600
10	160	2	星三角	施耐德元件	DFK-X160-2J2	2060x1000x600
11	55	3	星三角	施耐德元件	DFK-X55-3J2	2060x1000x600
12	90	3	星三角	天正元件	DFK-X90-3J2	2260x1000x600
13	160	3	星三角	天正元件	DFK-X160-3J2	2260x1200x600

　　采用国产元件的软起动消防电气控制装罢（消防泵控制设备）外形尺寸（单位：mm)

　　控制柜防护等级为IP30。

序号	功率 （kw）	控制水 泵台数	启动方式	配  置	型  号	柜壳尺寸 （高*宽*深）
1	37	2	软启动	天正低压元件	DFK-X37-2R	1800x800x500
2	45	2	软启动	天正低压元件	DFK-X45-2R	1800x800x500
3	55	2	软启动	天正低压元件	DFK-X55-2R	2000x900x600
4	75	2	软启动	天正低压元件	DFK-X75-2R	2000x900x600
5	90	2	软启动	天正低压元件	DFK-X90-2R	2200x1000x600
6	110	2	软启动	天正低压元件	DFK-X110-2R	2200x1000x600
7	132	2	软启动	天正低压元件	DFK-X132-2R	2200x1000x600
8	160	2	软启动	天正低压元件	DFK-X160-2R	2200x1000x600
9	200	2	软启动	天正低压元件	DFK-X200-2R	2200x1200x600
10	250	2	软启动	天正低压元件	DFK-X250-2R	2200x1200x600
11	315	1	软启动	天正低压元件	DFK-X315-1R	2200x1000x600
