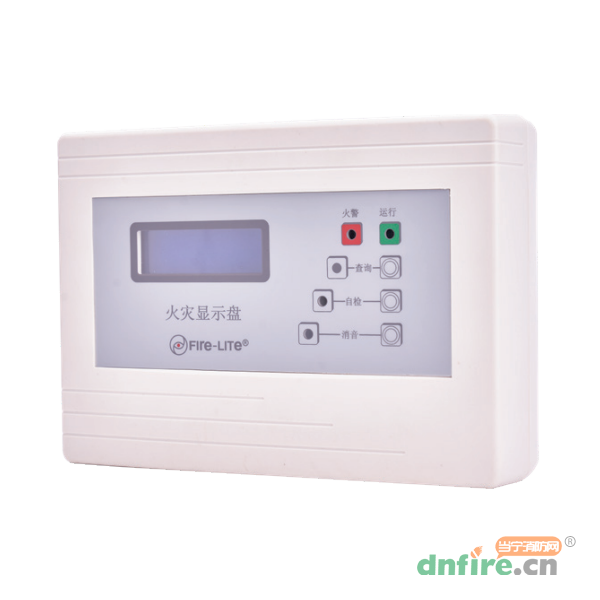

一、FL-LX火灾显示盘主要技术指标

供电电源	DC24V，由报警控制柜集中供电
功耗	50mA(静态)报警电流：250mA(最大)
LCD液晶显示	8个汉字×2行点阵，无火警背光自动关闭
RS-485串行口	最大通讯距离为1000米
环境温度	0～40℃相对湿度：≤95%(40℃±2℃无冷凝)
外形尺寸	长×高×厚200×145×56
报警信号	最多显示255个火警事件（指探测器与手动报警按钮的报警信号）
接口	一台报警控制器最多带62台FL-LX火灾显示盘，共两个接口，第一个接口带1-31号，第二个接口带32-62号

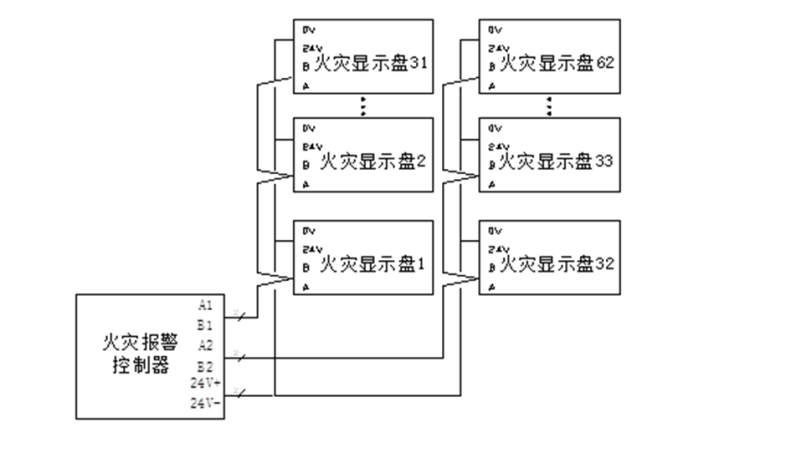

二、火灾报警控制器与火灾显示盘连接示意图

三、火灾报警控制器布线方式

火灾报警控制器根据工程需要主要分为：回路总线、通讯总线、电源总线、联动控制线、电话总线、广播总线等几种布线方式，为防止线路的相互干扰，要求联动控制线、电话总

线、广播总线应独立敷设，分别穿入金属管。

A、回路总线:

回路总线是指控制器与探测器、模块之间的连接总线，要求回路总线的电阻小于40Ω。导线型号:RVS-2×1.5mm²型双色双绞多股塑料软线。 最远距离1500米

B、通讯总线

通讯总线有两种：主-从机之间的联网线和控制器与楼层显示器之间联网线。

主-从控制器之间的通讯采用三总线：2根通讯线和地线。导线型号：RVSP-3×1.5mm2型双色双绞屏蔽多股铜芯软线。

控制器与火灾显示盘之间的通讯采用二总线。导线型号：RVSP-2×1.5mm²型双色双绞屏蔽多股铜芯软线。为使系统更加稳定可靠，控制器与火灾显示盘的接线要求串行相连。见楼层

显示器布线说明。最远距离1200米

C、电源总线：

DC24V电源总线主要用于控制模块、声光报警器、楼层显示器等设备。

竖向电源干线采用RV-2×2.5mm²型双色多股塑料软线。横向楼层电源支线采用RV-2×1.5mm²双色双绞屏蔽多股铜芯软线。

D、联动控制线

指火灾报警控制器直接启动消防泵、排烟风机等大型消防设备的直接联动线。导线型号：ZR-KVV-4*1.5多芯电缆。

E、消防电话总线

总线电话为2线制，导线型号：ZR-RVS-2×1.0mm²双色双绞屏蔽多股铜芯软线

F、消防广播总线

总线广播分为：2根回路控制总线，2根火警音源线，2根背景音乐音源线。导线型号：ZR-RVS-2×1.5mm²

双色双绞屏蔽多股铜芯软线。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	FL-LX
[类型]	火灾显示盘
[工作电源]	DC24V,由报警控制柜集中供电
[环境温度]	0℃～＋40℃
[环境湿度]	≤95%(40℃ ±2℃无冷凝 )
[尺寸]	200x145x56
[显示方式]	文字显示
