一、JBF5131输入模块性能特点

　　内置微处理器。

　　采用SMT表面贴装工艺。

　　采用二总线技术，无极性要求，传输距离可达1500m。

　　模块总线应使用双绞线，导线截面积不小于1.5mm2。

　　回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

　　电子编码方式，可通过专用电子编码器编址。

　　模块采用插拔式结构，先安装底座，线路检查完成后再装主体，进行开通调试。

　　模块具备状态监测和故障检测功能。

二、JBF5131输入模块技术参数

型号	JBF5131
名称	输入模块
品牌	青鸟消防
工作电压	DC16-30V
回路总线	调制型，二总线，无极性
监视电流	≤0.25mA（24V）
报警电流	≤1.0mA（24V）
编码方式	电子编码器编码
编码范围	1-200
确认灯	监视状态：“输入动作”灯红色闪亮
	故障状态：“输入动作”灯不亮
	动作状态：“输入动作”灯红色闪亮
外形尺寸	85mm长*85mm宽*41mm高

三、JBF5131输入模块安装接线

　　JBF5131输入模块采用明装方式。

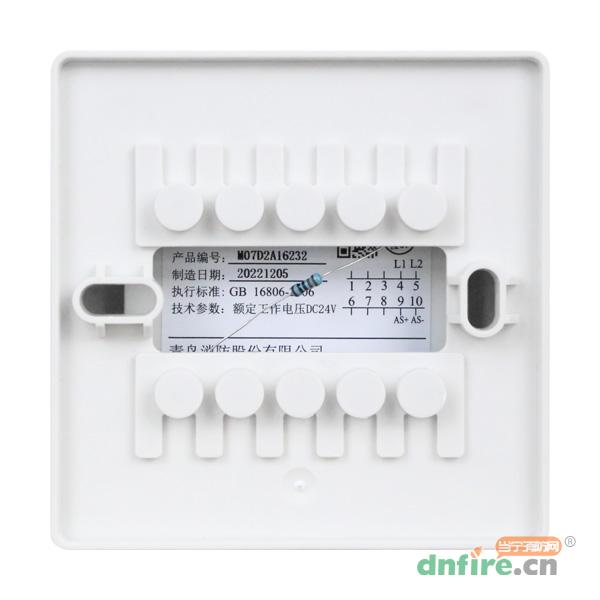

　　布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用M4螺钉），安装孔距为60mm。

　　安装之前用编码器对其写入相应地址码(1-200)，此编码应与工程软件中的编码相一致。

　　将总线接在L1、L2端子上，接线无级性。

　　部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

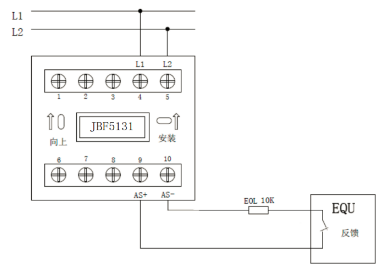

　　监视无源闭合应答的现场设备：

　　监视无源断开应答的现场设备：

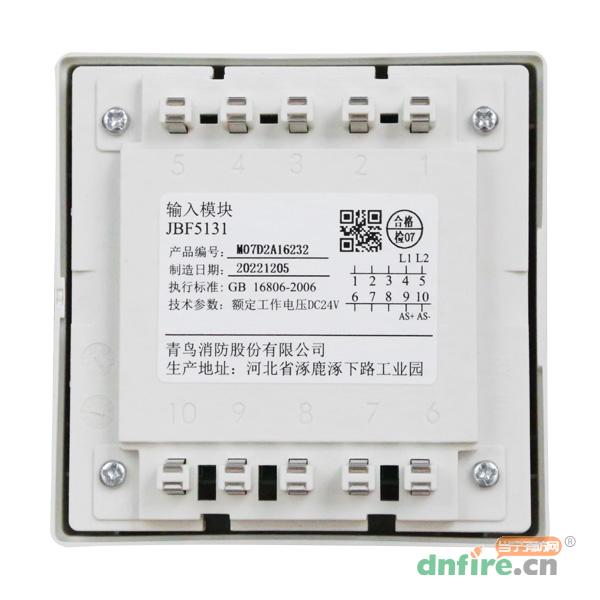

　　L1（端子4）、L2（端子5）：接通回路总线，无极性；

　　监视无源闭合应答的现场设备时：AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻；

　　监视无源断开应答的现场设备时：AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动开端必须串联10KΩ终端电阻。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	JBF5131
[名称]	输入模块
[工作电压]	工作电压DC16-30V
[工作电流]	监视电流≤0.25mA（24V），报警电流≤1.0mA（24V）
[环境温度]	工作温度：-10～+50℃，贮存温度：-20～+55℃
[环境湿度]	≤95%RH(40±2℃)
[尺寸]	85mm长*85mm宽*41mm高
[重量]	119g
