青鸟消防二线制JBF5131输入模块接线图

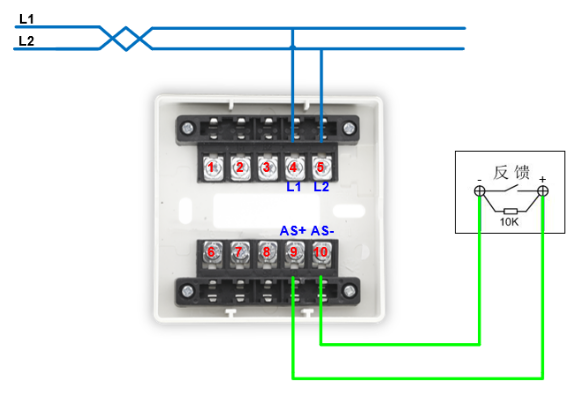

JBF5131输入模块(闭合反馈)接线图

JBF5131输入模块(闭合反馈)接线图

  这种是最常见的接线方法,如压力开关、水流指示器等都是这种接法。设备动作后,反馈端原来常开变为常闭,常闭信号传递给输入模块。

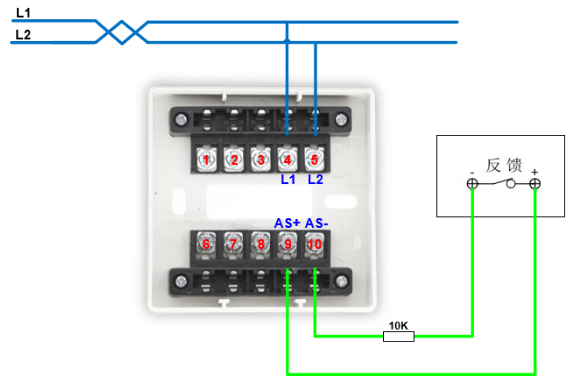

JBF5131输入模块(断开反馈)接线图

JBF5131输入模块(断开反馈)接线图

  这种接法也是存在的,如设备故障反馈信号。设备正常是故障端触点是常闭的,发生故障,故障触点常闭变为常开。需要注意这里的电阻不是并联在接线端子上的,而是串联的方式。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:青鸟消防JBF5141输入输出模块接线图

当宁消防网

相关文章


用户评论

    176****2806评论等级: 5

    断开反馈解法动作时主机上会显示故障吧?

    管理员:

    不会的。

    2024-10-02 00:18:43

    匿名用户评论等级: 5

    5131可以接水流指示信号蝶阀吗

    2023-05-18 07:49:44
