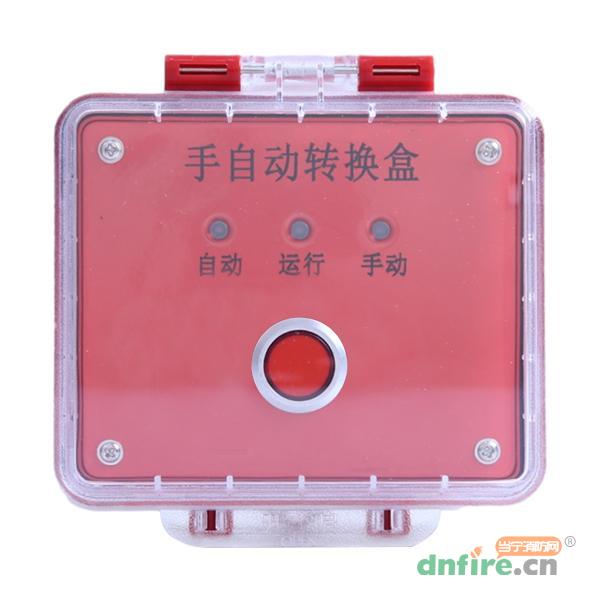

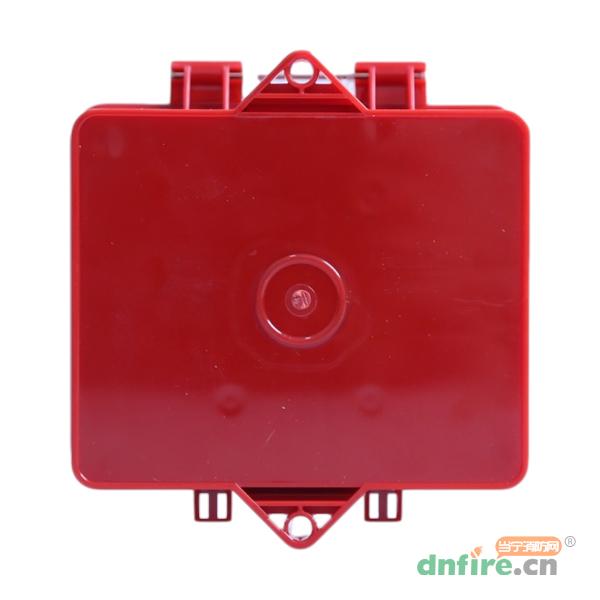

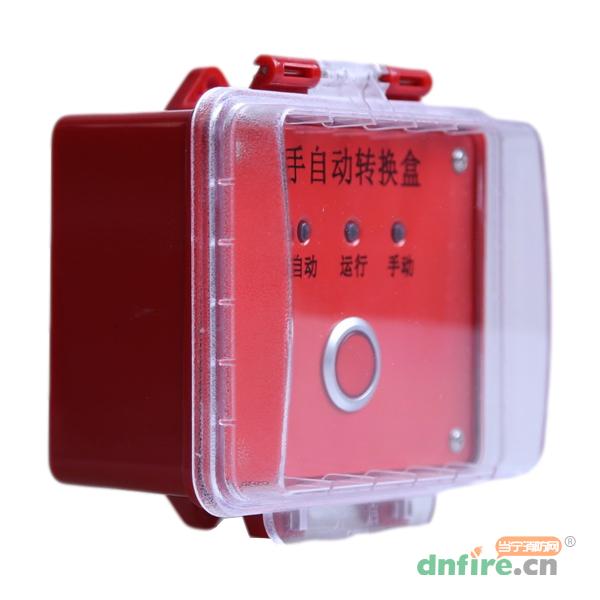

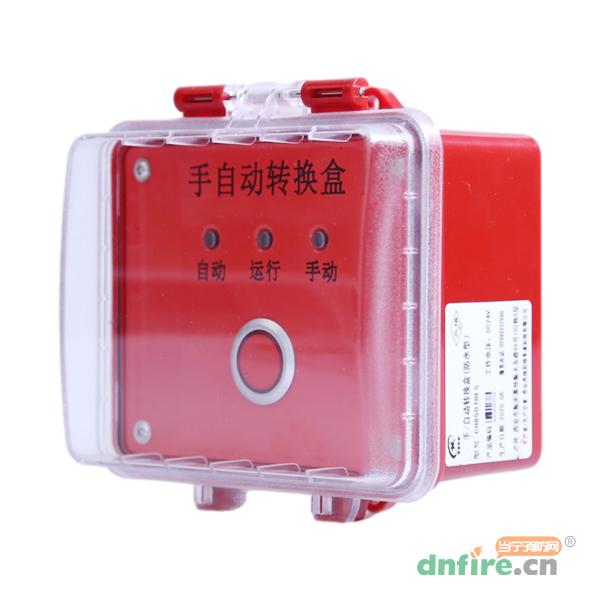

一、CH8507BFS防水型手自动转换盒概述

　　CH8507BFS防水型手自动转换盒，内置中央处理器，地址可设，配接JB-MH-CH8500B气体灭火控制器。

　　CH8507BFS防水型具备防水功能，防护等级达到IP65。

　　防水型安装在气体灭火区域外入口边,实现灭火区现场手自动状态的转换，通过手自动状态指示灯，提醒现场维护人员进入灭火区时，将控制器状态转为手动状态，保护人身安全。

二、CH8507BFS防水型手自动转换盒接线说明

型号	CH8507BFS
名称	防水型手自动转换盒
品牌	西核彩桥
24V	DC24V+
GND	DC24V-
A	控制器启停盒/手自动盒A端子
B	控制器启停盒/手自动盒B端子
E	接地端子

　　紧急启停按钮与灭火控制器通过RS-485总线连接，最多可接4只紧急启停按钮，由控制器供电。

　　在与报警器的连接线发生故障及该产品本身故障时，控制器将报出该故障点。

　　当“启动”按钮按下时，“启动”灯常亮，同时，将启动信息传至控制器。在气体释放延时期间，可随时按下“停止”按钮，终止后续的灭火动作。在气体灭火控制器发出启动指令后，紧急启停按钮的“启动”灯常亮。

　　注意：在完成所有必要的导线极性、电路通路和绝缘检查前，不能将电路导线连接到该气体释放警报器、其他现场装置或控制器上，或者给系统的任何一部分加电。所有接线必须符合有关地方和国家法规和标准。
