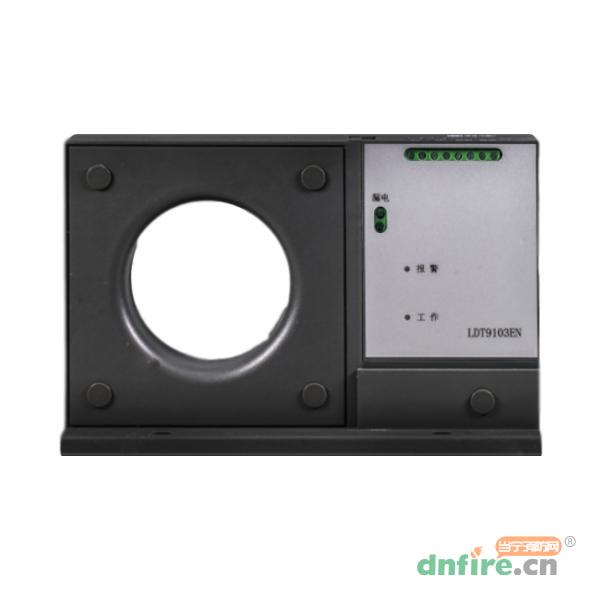

一、LDT9103EN组合式电气火灾监控探测器概述
LDT9103EN组合式电气火灾监控探测器是新一代智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集处理单元，能通过内置电路及软件对传感器传递的信号进行智能分析处理，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完成监控信息的综合处理。该探测器具有故障诊断、报警精度高、可靠性强、简单实用等特点。内置MCU微处理器，工作可靠，抗干扰能力强。采用特殊的EMC电磁抗干扰处理，工作稳定可靠，测量精度更高。结构新颖实用，安装便捷。适用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等电气线路复杂的场所。
二、LDT9103EN组合式电气火灾监控探测器特点
采用二总线通讯方式,无极性。
采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。
温度检测通道具有短路、断路的故障检测功能。
具有1个剩余电流检测通道和1个温度检测通道，可通过编址器进行设置。
具有剩余电流和测温两种信号的监测功能。
内置1只剩余电流互感器，标配1只TPS2-430G104F-1000温度传感器，每个检测通道占有唯一的地址号。
漏电报警值可由控制器或者编址器设置更改，设置范围为300mA～1000mA（设置步长为100mA）。
三、LDT9103EN组合式电气火灾监控探测器技术参数
| 型号 |
LDT9103EN |
| 名称 |
组合式电气火灾监控探测器 |
| 品牌 |
利达 |
| 工作电压 |
二总线电压DC 24V |
| TC二总线电流 |
＜5mA |
| 指示灯工作指示灯 |
产品正常工作时绿色指示灯闪亮 |
| 报警指示灯 |
产品检测通道报警时红色指示灯闪亮 |
| 剩余电流默认报警值 |
500mA |
| 剩余电流报警值范围 |
300mA（含）至1000mA（含）之间通过编码器设定或控制器设置，调节精度100mA |
| 温度默认报警值 |
80℃ |
| 控制输出 |
1组无源常开点 |
| 通讯方式 |
二总线 |
| 通道数 |
共2个，配1只电流互感器和1只温度传感器 |
| 通讯主机设备 |
LDK8000EN-QG，LDK8000EN-QT，LDK800EN |
| 使用环境温度 |
-10℃～40℃ |
| 相对湿度 |
≤95%RH |
| 安装方式 |
标准导轨 |
| 最大外形尺寸 |
L200mm*W70mm*H126mm |
四、LDT9103EN组合式电气火灾监控探测器接线端子说明
