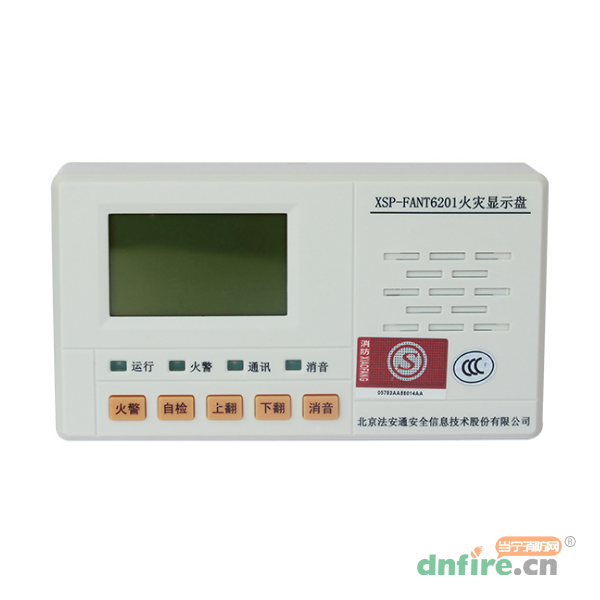

一、XSP-FANT6201概述

　　XSP-FANT6201火灾显示盘是一种用单片机设计开发的可以安装在楼层或独立防火区内的数字式火灾报警显示装火灾报警显示盘置。它通过总线与火灾报警控制器相连，处理并显示控制器传送过来的数据。当建筑物内发生火灾后，消防控制中心的火灾报警控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘将产生报警的探测器编号及相关信息显示出来同时发出声光报警信号，以通知失火区域的人员，火灾显示盘设有8位报警信息显示窗，可将报警探测器的编码号显示出来，满足大范围的报警显示要求。当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。

二、XSP-FANT6201火灾显示盘性能特点

　　LCD中文液晶显示，显示本显示器设定范围内探测器的状态，如：故障、火警

　　显示范围及内容由显示器自身设定，每台火灾显示盘最多可显示255个故障信息和255个火警信息。设定范围之外的探测器工作状态不作显示

　　可以跨回路显示

　　可以通显

　　显示器工作电源为24VDC，由控制器联动电源提供（24VDC）

　　单台控制器最多可接255台火灾显示盘

　　自带中文一二级字库

三、XSP-FANT6201火灾显示盘技术参数

型号	XSP-FANT6201
名称	火灾显示盘
品牌	法安通
电源	24VDC
功耗	＜10W
通讯方式	与控制器采用RS485通讯方式
环境温度	-10℃~+50℃
相对湿度	≤95%RH
外形尺寸	180mm×100 mm×37.5mm(含底座)
底座安装尺寸	60mm
重量	327g(含底座)
编码方式	地址号范围是 1～200，地址可以通过按键设定和修改

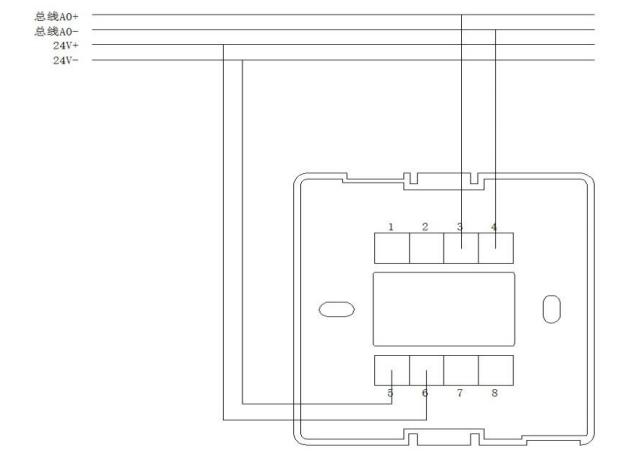

四、XSP-FANT6201火灾显示盘接线图

　　底座接线端子说明：

　　1、2脚空闲

　　3、4脚接回路总线（不分极性）

　　5、6脚接电源DC24V（不分极性）

　　7、8脚接485通讯线（7-A，8-B）

五、XSP-FANT6201火灾显示盘按键操作说明

　　按住“消音键”和“下翻键”上电，可以编写火灾显示盘的地址和回路。

　　按“火警键”可以在地址编程和回路编程之间切换，按“上翻键”和“下翻键”可增加和减少地址值和回路值。

　　按“消音键”可以退出地址和回路修改模式，进入正常监视状态。

　　在正常监视状态下和报警状态下，按下“自检键”，即可进行自检。

　　在报警状态下，按下“消音键”可以消除声音，当出现多个报警时，按“上翻键”和“下翻键”可以对火警信息进行查询。

六、XSP-FANT6201火灾显示盘声光状态说明

　　观察火灾显示盘指示灯可以监测火灾显示盘的工作状态。在系统正常工作的情况下，火灾显示盘的绿色指示灯每4秒闪烁一次，表示火灾显示盘处于正常运行状态。当有设定区域的报警信息发生时，火灾显示盘的报警指示灯自动点亮，并自动保持，同时火灾显示盘发出报警声，直到消防控制器发出复位命令后，火灾显示盘恢复到正常监视状态。
