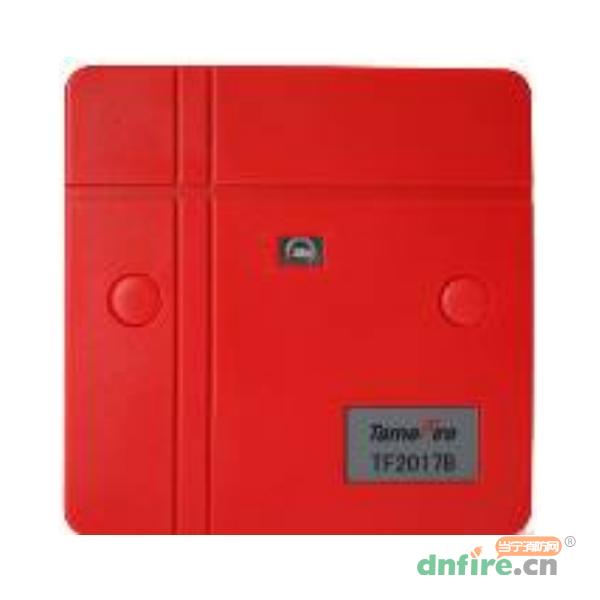

一、TF2017B切换模块概述

　　TF2017B切换模块用于控制器的直线输出与控制设备之间的接口转换、联动输出模块的功率扩展、联动输出模块用于消防广播控制的功率扩展或强弱电之间的接口转换等场所。

二、TF2017B切换模块性能特点

　　无编码，不占用地址

　　低功耗，运行稳定、可靠

三、TF2017B切换模块技术参数

工作电压	DC20V～26V
监视电流	2mA
动作电流	20mA（瞬时）
线制	多线制
输出触点	两组常开/常闭触点信号
触点容量	10A/DC24V，10A/AC250V
环境温度	-10℃～+50℃
环境湿度	＜95%RH
外形尺寸	90mm×90mm×48mm

四、TF2017B切换模块接线图

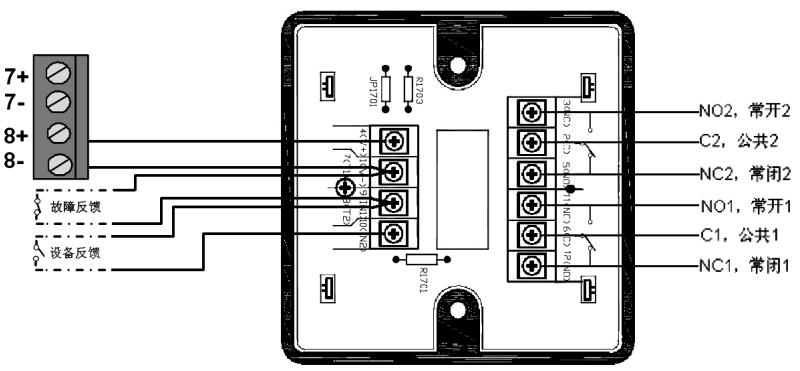

TF2017B切换模块（用于直线盘输出）接线图：

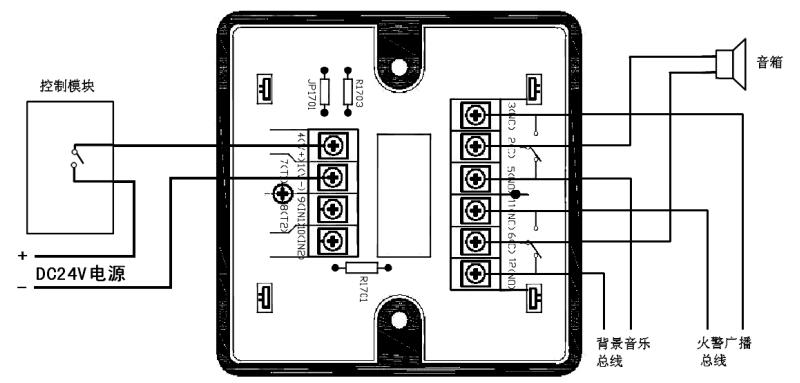

TF2017B切换模块（用于功率扩展及火警广播）接线图：

　　4、1脚：继电器线圈控制端，4脚为24V+，1脚为24V-；用于直线输出与控制设备之间的接口转换时，4脚接直线输出正，1脚接直线输出负；

　　注意：由于模块已经内置终端电阻，所以4、1脚不再需要终端电阻。

　　9、10脚：信号反馈端，接收无源常开反馈触点信号；

　　1(T1)、9(T2)脚：故障信号反馈端，接收无源常闭反馈触点信号。该反馈端在模块出厂时被屏蔽，要启用此端需要将模块PCB板上的JP1701连线剪断即可启用该反馈端；

　　6、11、12脚：继电器触点1，6脚为公共端C、11脚为常闭端NC、12脚为常开端NO；

　　2、5、3脚：继电器触点2，2脚为公共端C、5脚为常闭端NC、3脚为常开端NO。
