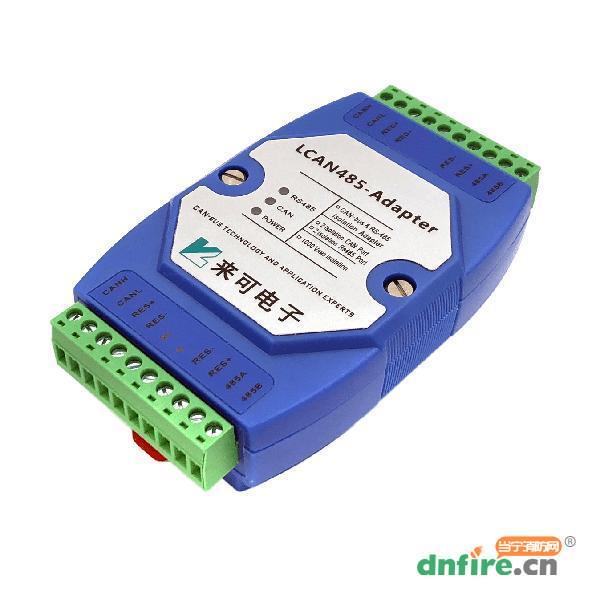

LCAN485-Optoadapter 总线隔离器概述

　　LCAN485-Optoadapter是一款通用型总线隔离器，完全的硬件逻辑设计，具有2路CAN通道和2路RS485通道，每个通道采用金升阳电源模块和信号隔离芯片实现1000VDC电气隔离，每个通道独立隔离。电源输入防反设计，支持DC6.5~36V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。

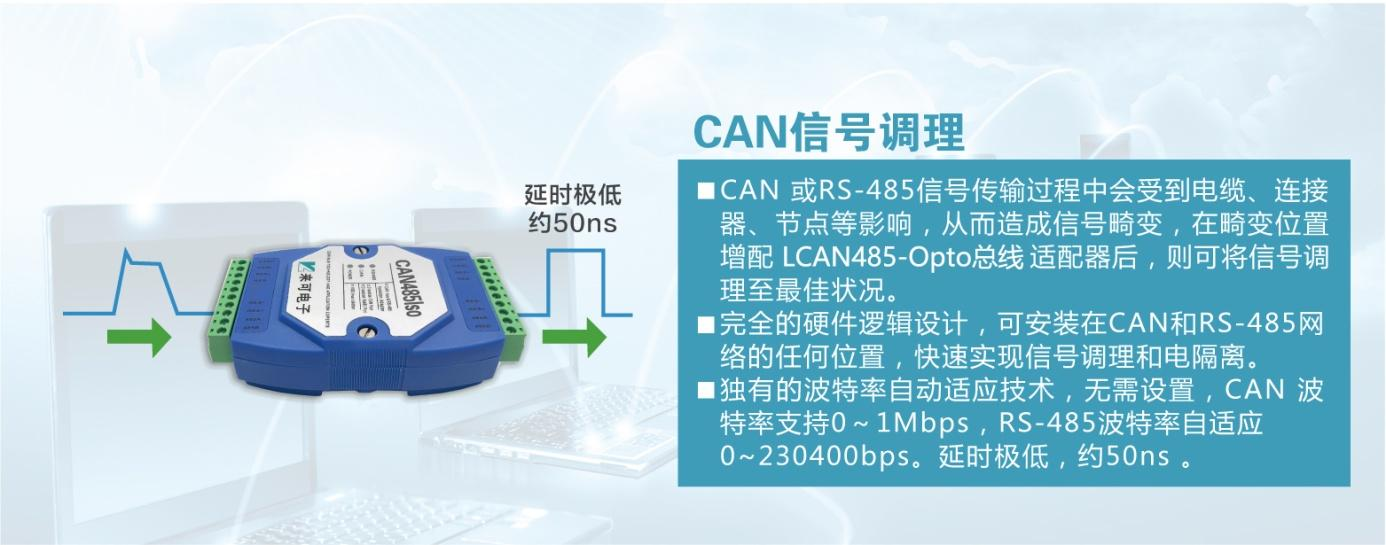

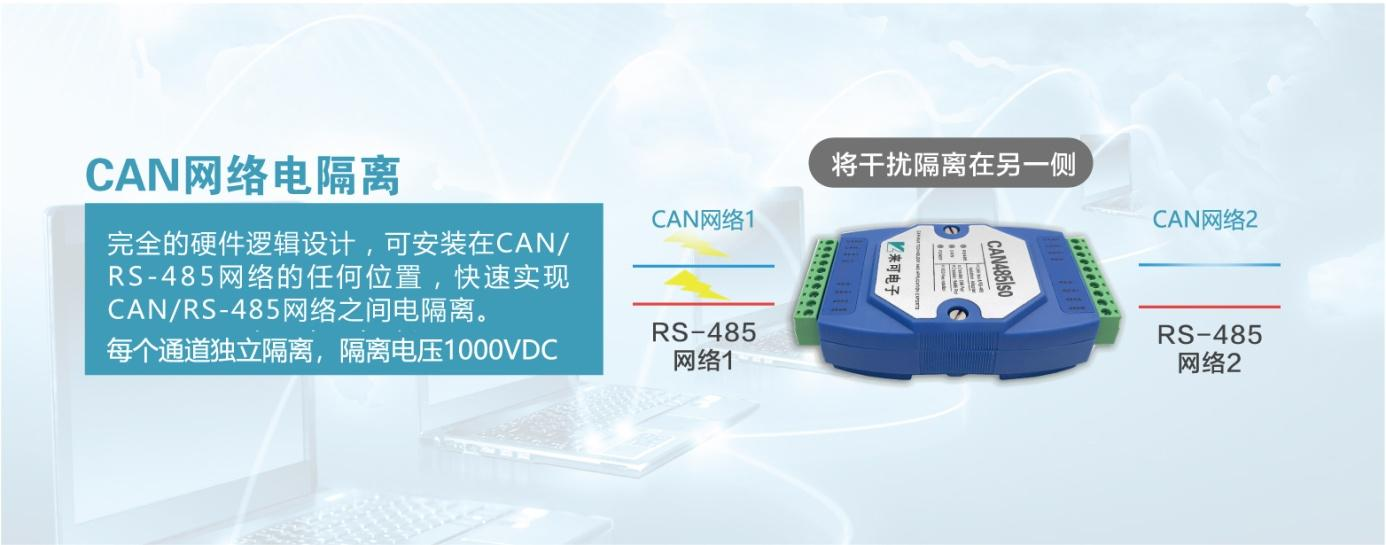

      CAN总线隔离器LCAN485-Opto同时具有电气隔离和信号调理功能，可安装在CAN和RS-485网络的任何位置，快速实现两个CAN网络之间和/或两个RS-485网络之间的电气隔离；独有的总线信号调理技术，将信号调理至最佳状态，可用于网络扩容。

LCAN485-Optoadapter 总线隔离器特性

1.实现两个CAN网络之间电气隔离

2.实现两个RS-485网络之间电气隔离

3.具备总线信号调理功能

4.符合CAN 2.0A和2.0B规范

5.CAN波特率自适应0~1Mbps

6.RS-485波特率自适应300~230400bps

7.CAN（RS-485）通道之间信号延时约50ns

8.每个通道独立隔离，隔离电压高达1000VDC

9.每个通道都内置120欧姆终端电阻，引脚短接启用

10.电源输入防反接设计，工作电压6.5~36VDC，工作电流最大100mA/12V

11.工作温度：-40℃至+85℃

12.接口防浪涌、防脉冲群、ESD保护设计

13.符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料

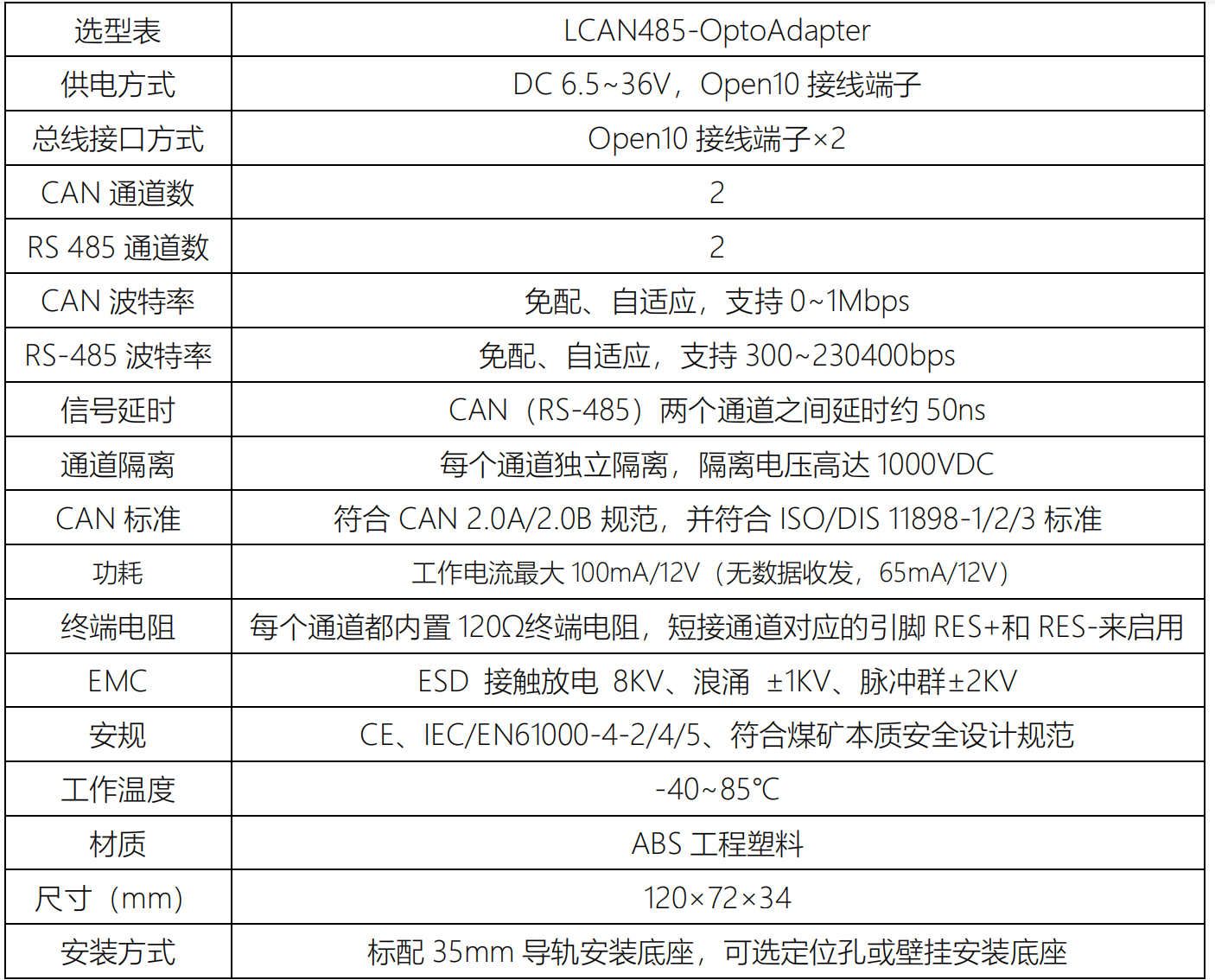

LCAN485-Optoadapter 总线隔离器参数

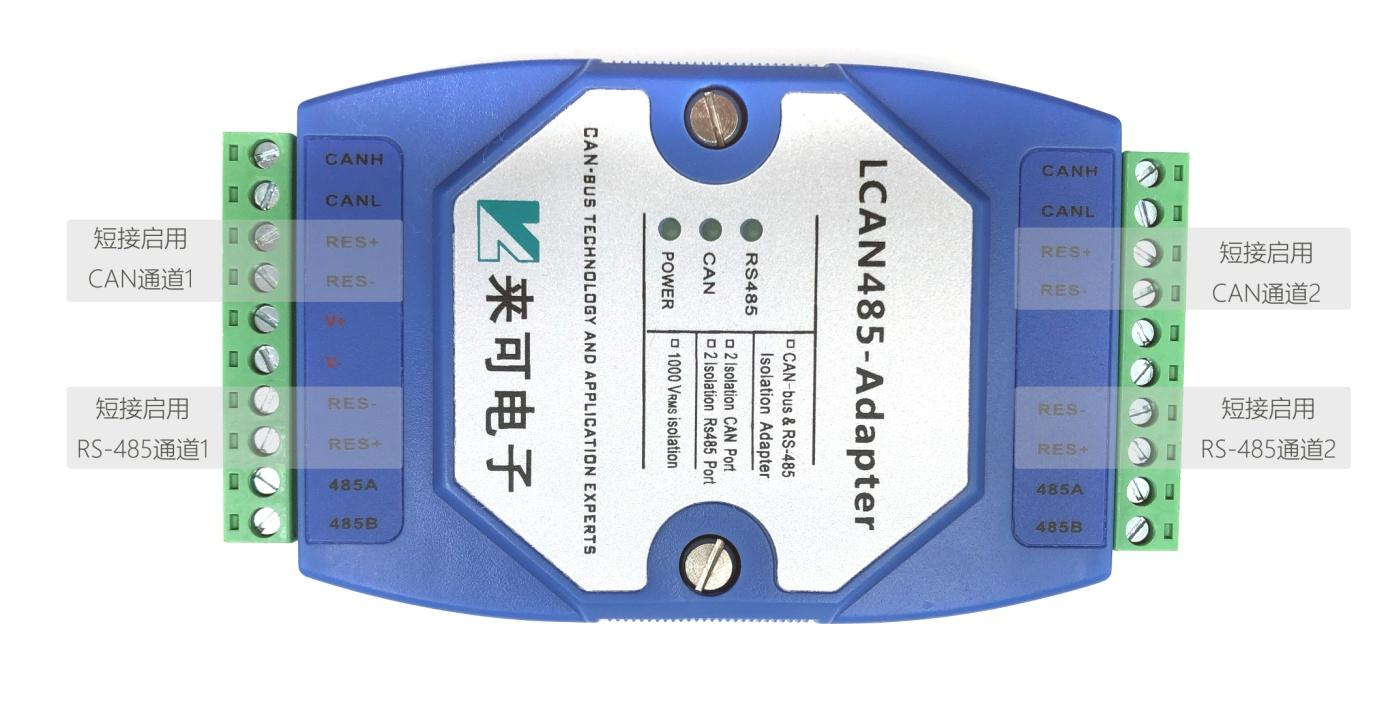

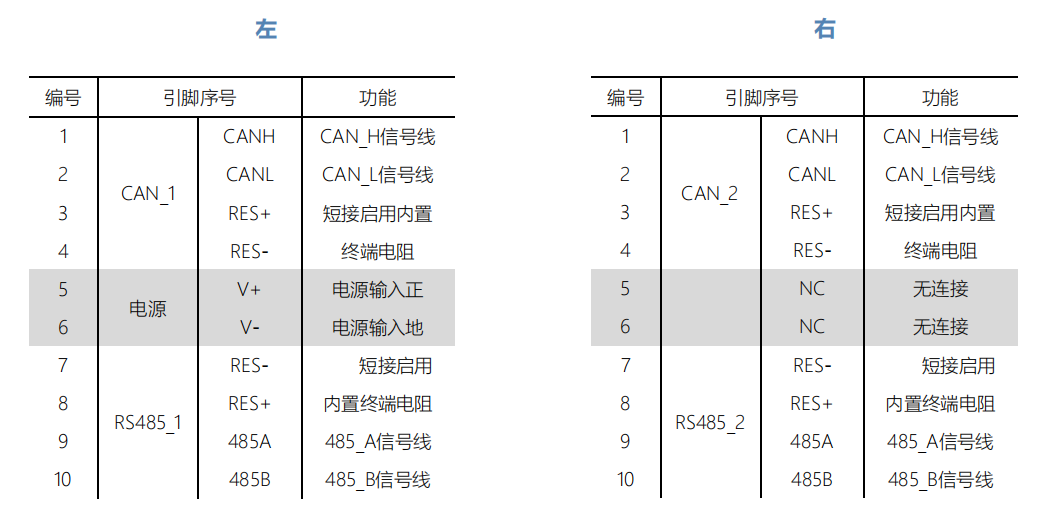

10pin 接线端子引脚定义

每个通道都内置120欧姆终端电阻，短接每个通道对应的RES+和RES-，启用终端电阻。

LCAN485-Optoadapter 总线隔离器应用

　　LCAN485-Optoadapter是一款通用型总线隔离器，具有2路CAN通道和2路RS485通道，每个通道独立隔离，每个通道采用金升阳电源模块和信号隔离芯片实现1000VDC电气隔离。
完全的硬件逻辑设计，可安装在CAN和RS-485网络的任何位置。使用中，既可以单独实现两个CAN网络或RS-485网络之间的电气隔离，也可以能同时实现两个CAN网络之间和两个RS-485网络之间的电气隔离。

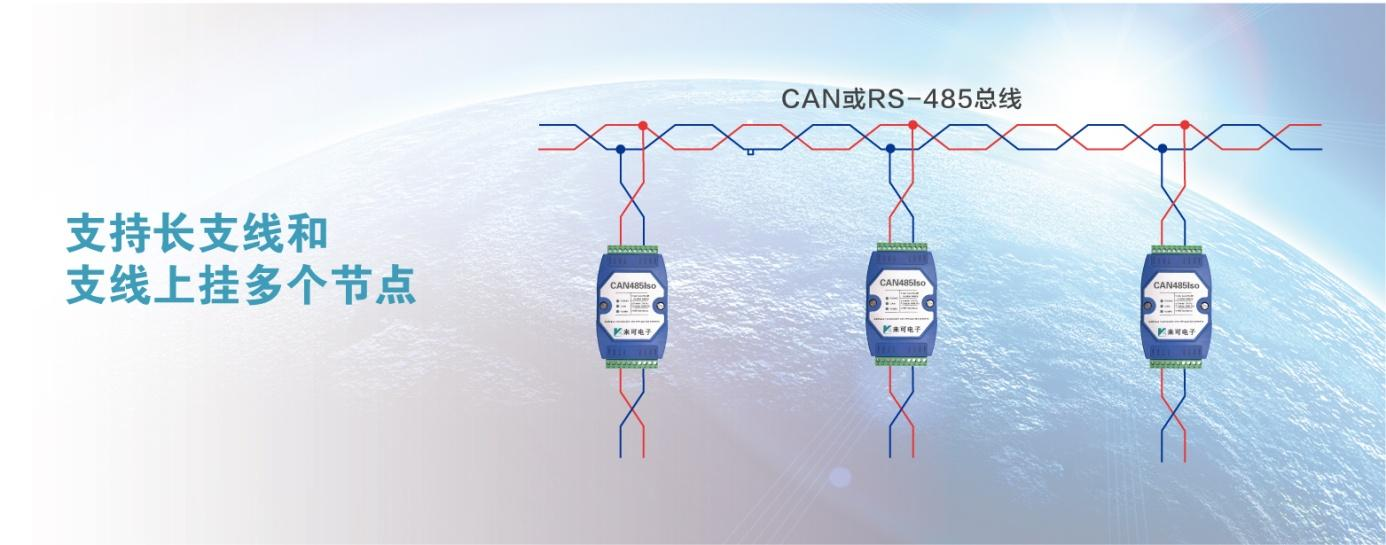

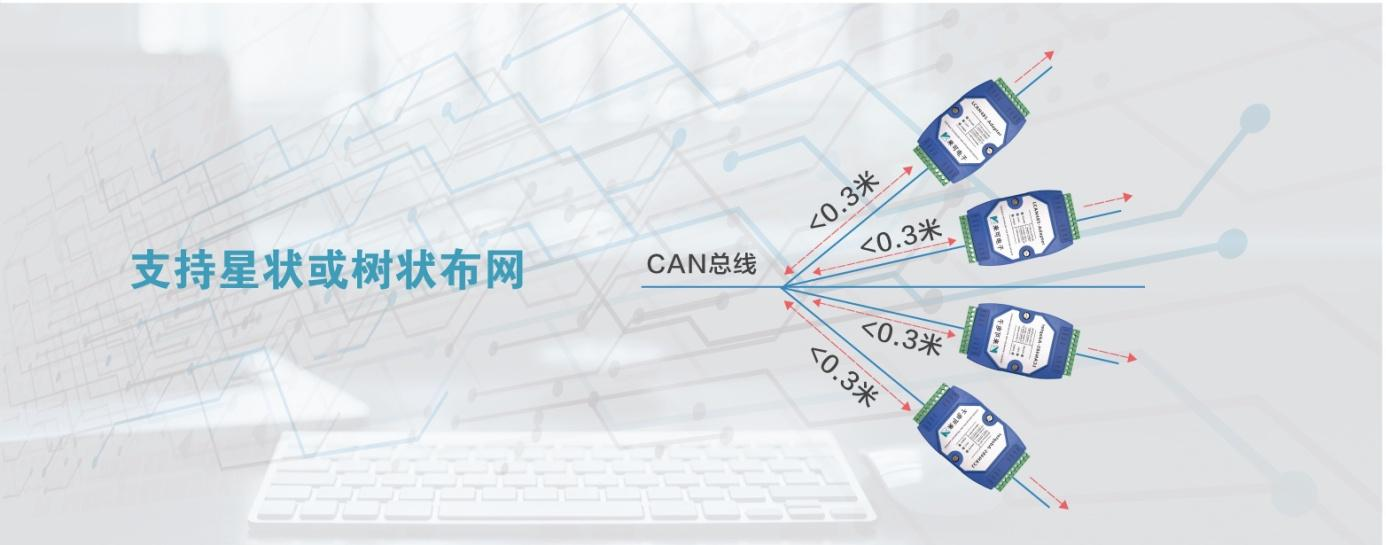

独有的总线信号调理技术，将信号调理至最佳状态，可用于网络扩容，例如实现长支线、增加节点数、星状或树状布网。

LCAN485-Optoadapter 总线隔离器安装和包装

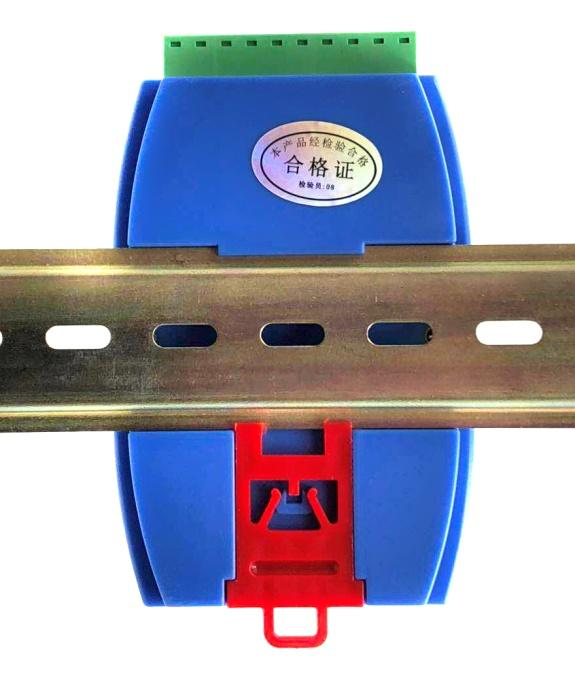

35mm 导轨安装
