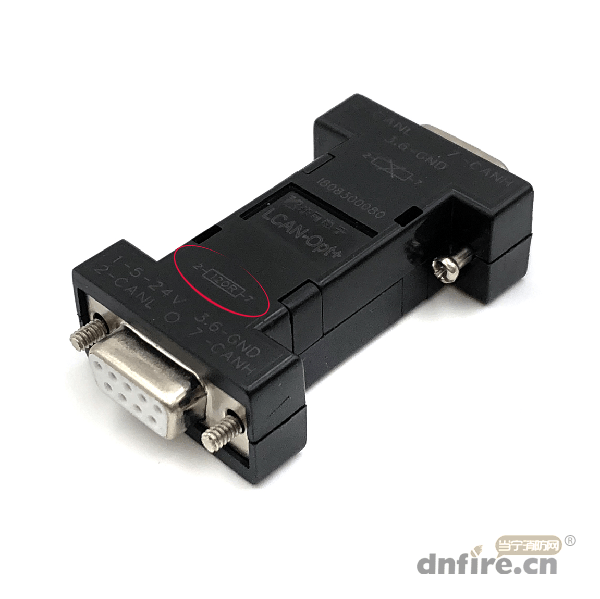

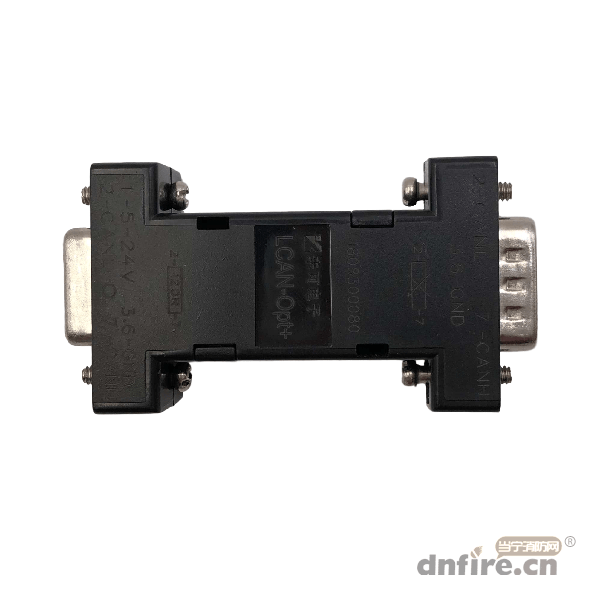

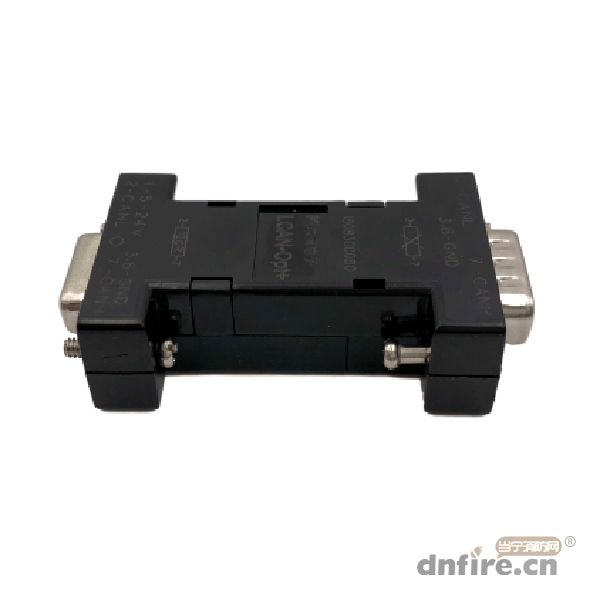

LCAN-Optoadapter插入式CAN总线隔离适配器概述

　　LCAN-Optoadapter是一款插入式CAN总线隔离适配器，完全的硬件逻辑设计，具有2路CAN通道，每个通道采用金升阳电源模块和信号隔离芯片实现1000VDC电气隔离，每个通道独立隔离。具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。

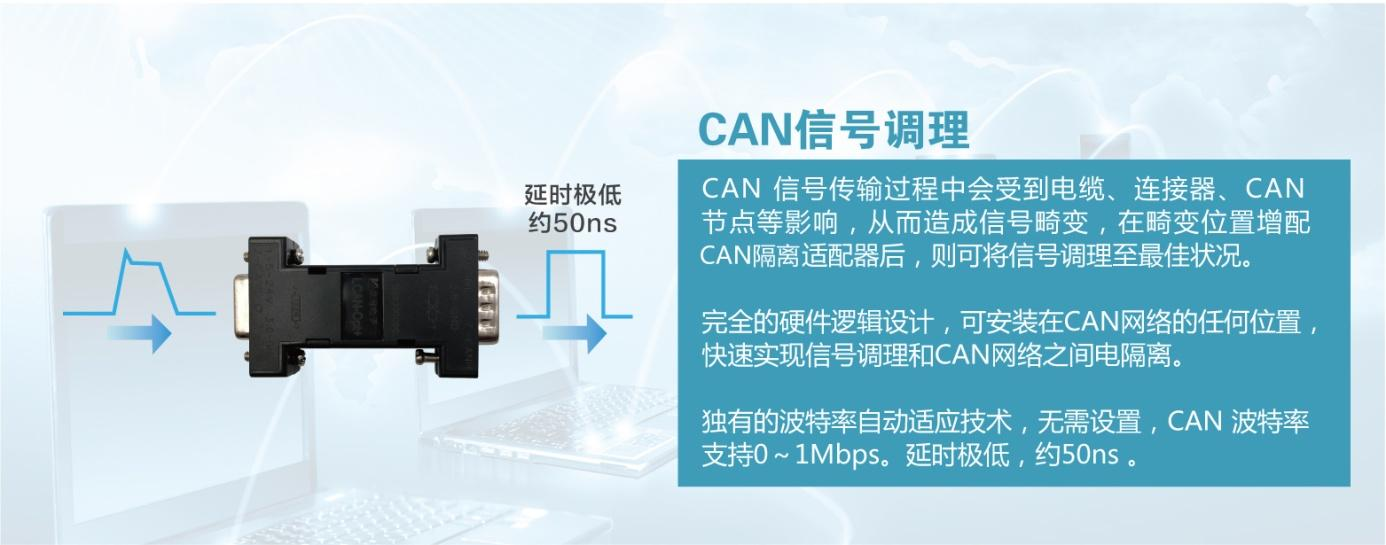

       LCAN-Opto同时具有电气隔离和信号调理功能，可安装在CAN网络的任何位置，快速实现两个CAN网络之间的电气隔离；独有的总线信号调理技术，将信号调理至最佳状态，可用于网络扩容。

LCAN-Optoadapter插入式CAN总线隔离适配器特性

1.实现两个CAN网络之间电气隔离

2.具备CAN信号调理功能

3.符合CAN 2.0A和2.0B规范

4.CAN波特率自适应0~1Mbps

5.CAN通道之间信号延时约50ns

6.每个通道独立隔离，隔离电压高达1000VDC

7.每个通道都内置120欧姆终端电阻，引脚短接启用

8.工作电流最大50mA/12V

9.工作温度：-40℃至+85℃

10.接口防浪涌、防脉冲群、ESD保护设计

11.符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料

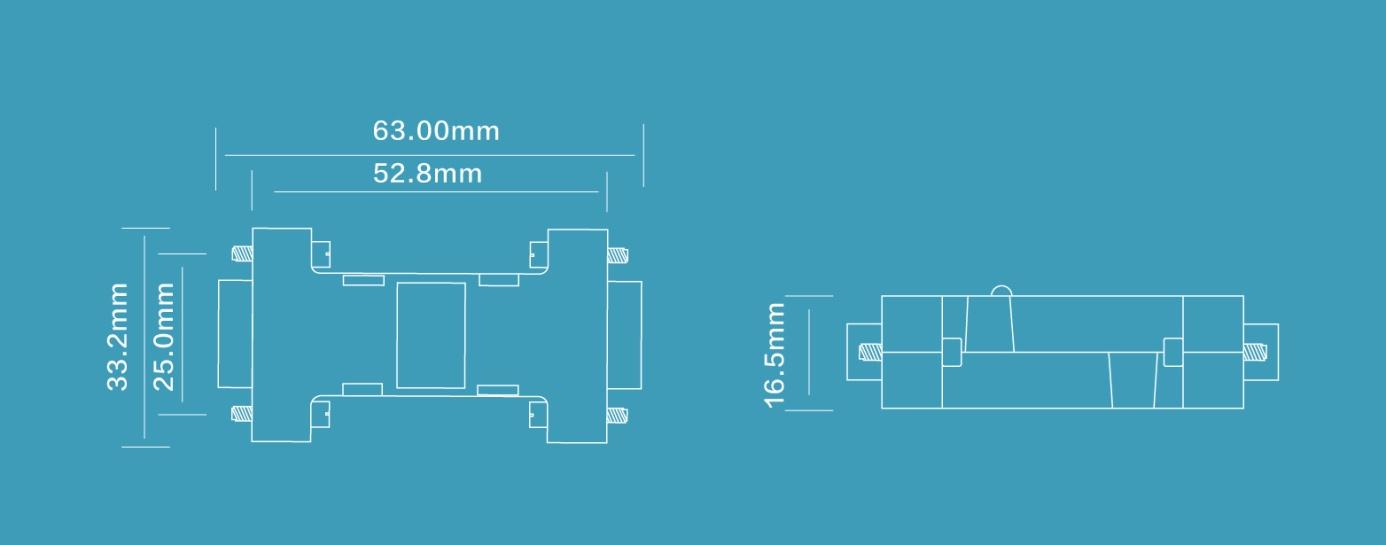

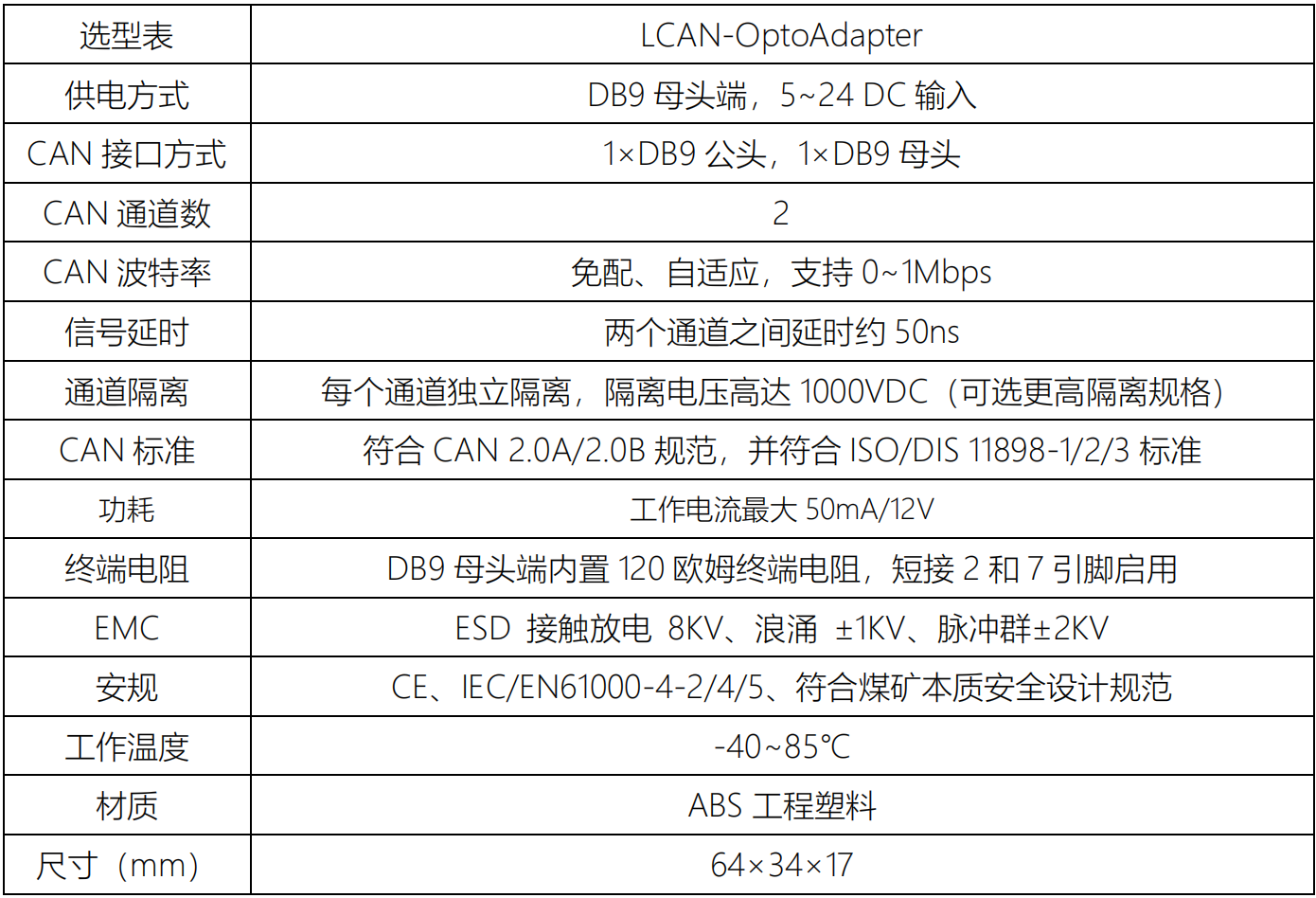

LCAN-Optoadapter插入式CAN总线隔离适配器参数

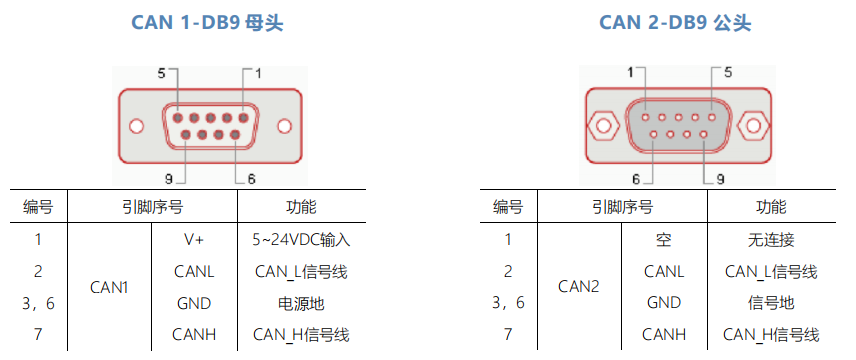

10pin 接线端子引脚定义

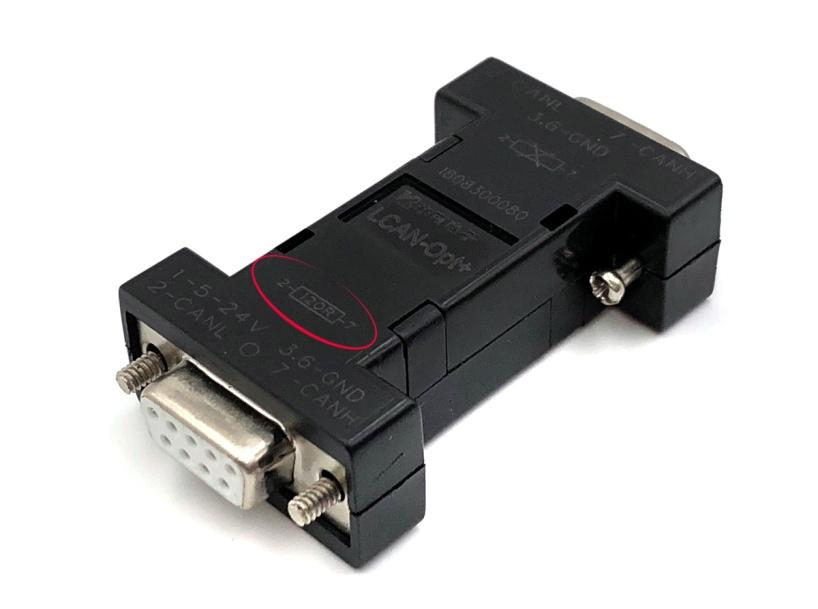

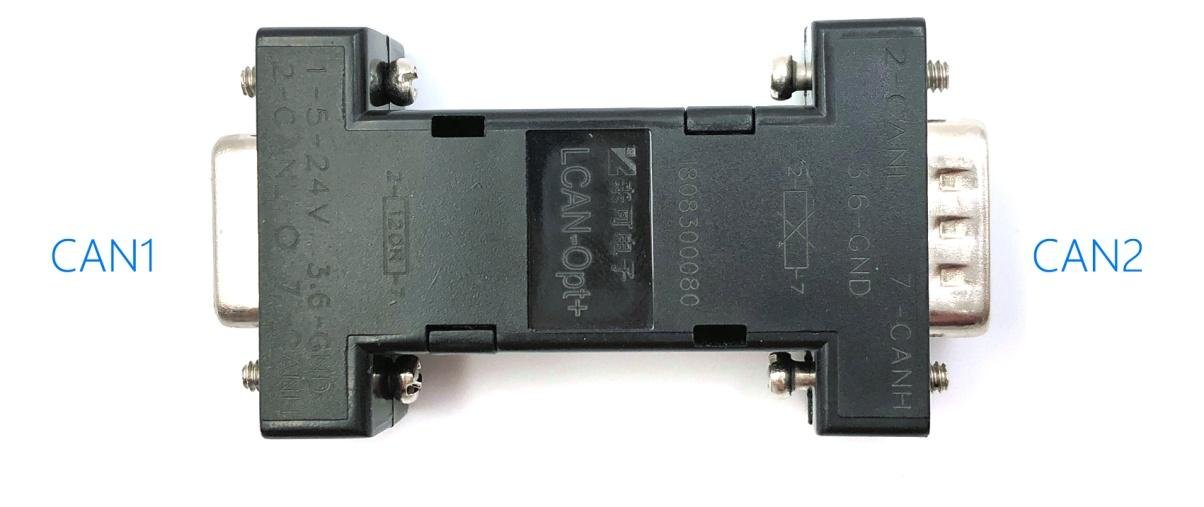

DB9母头CAN1通道一端内置120欧姆终端电阻，短接2和7引脚，启用终端电阻。



LCAN-Optoadapter插入式CAN总线隔离适配器应用

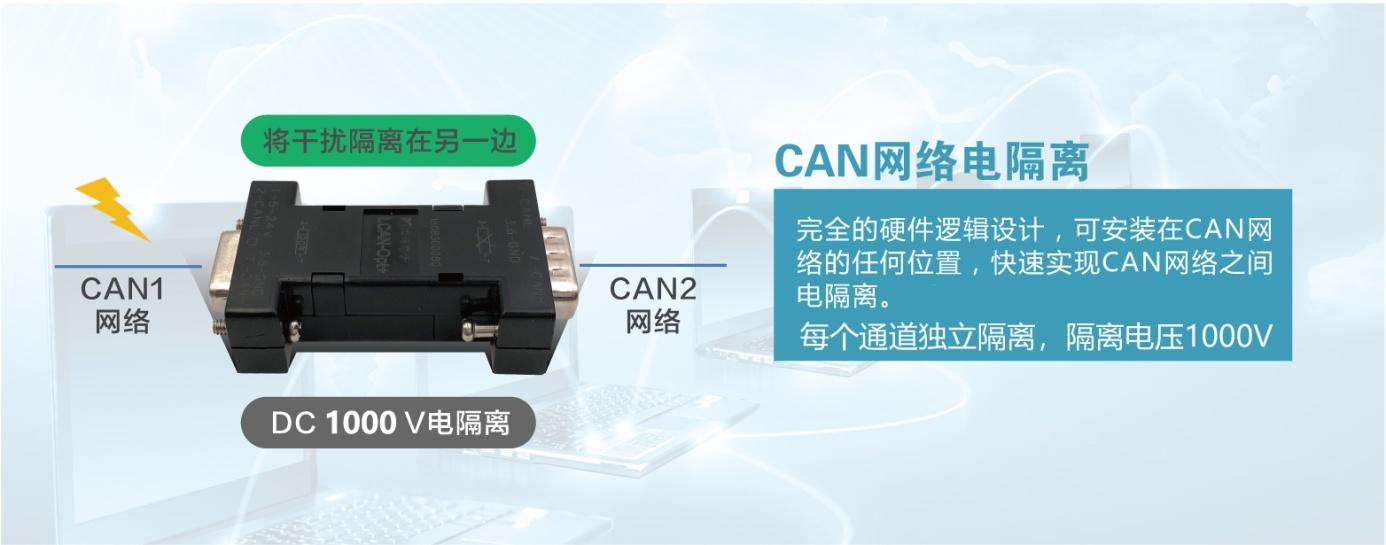

　　LCAN-Optoadapter是一款插入式CAN总线隔离适配器，具有2路CAN通道，每个通道独立隔离，每个通道采用金升阳电源模块和信号隔离芯片实现1000VDC电气隔离，具有体积小、成本低、灵活部署的优点。

　　完全的硬件逻辑设计，可安装在CAN网络的任何位置，快速实现两个CAN网络之间的电气隔离。

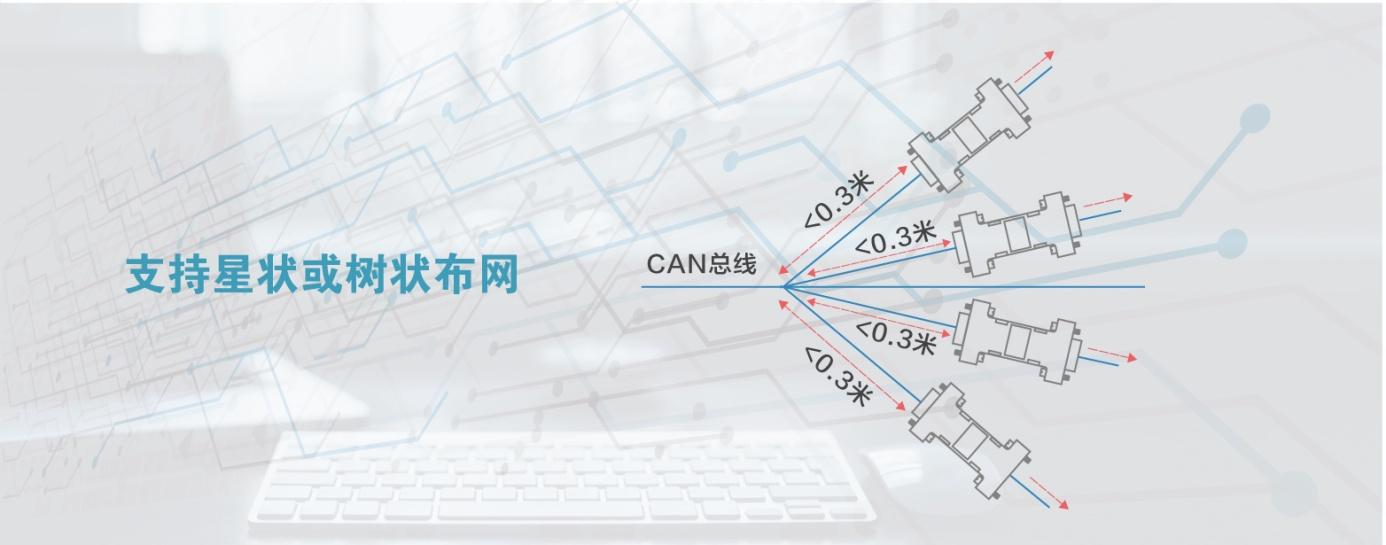

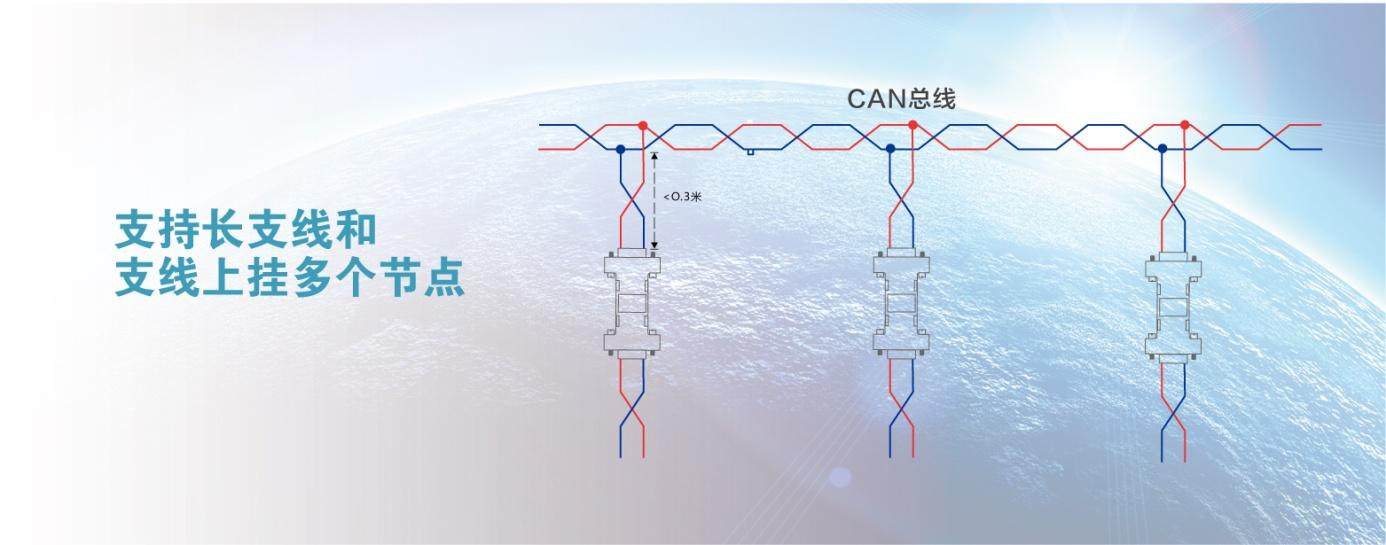

　　独有的CAN总线信号调理技术，将信号调理至最佳状态，可用于CAN网络扩容，例如实现长支线、增加节点数、星状或树状布网。
