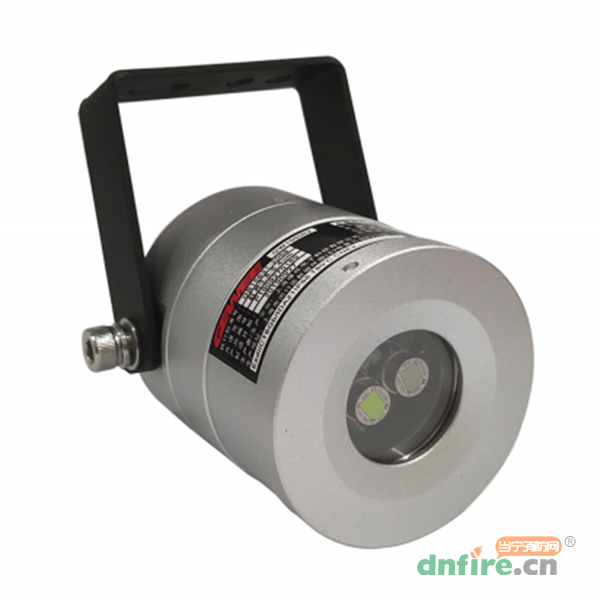

一、GW100IR2点型双波段红外火焰探测器概述

　　GW100IR2点型双波段红外火焰探测器（以下简称火焰探测器），提供了新一代的火焰探测能力和技术标准。火焰探测器使用了日光盲型紫外传感器件，再通过内置的32位微处理器和专利信号处理算法，更加有效的区分出真实的火焰辐射与干扰源，也极大程度的降低了环境因素对探测器的影响，满足更多场合的不同需求；GW100IR2点型双波段红外火焰探测器是通过广泛市场调研和采集客户反馈信息，通过大量的试验数据，在当前市场广泛应用火焰探测器基础上，对硬件电路和软件算法都做了较大改善。

　　二、GW100IR2点型双波段红外火焰探测器特性

　　1．内置高速、低功耗、高性能32位高精度数据处理芯片。

　　2．采用日光盲紫外传感器。

　　3．多级报警阈值适用更多场合。

　　4．探测视角120°。

　　5．探测距离大于40米。

　　6．完善的算法最佳的结合了火焰探测和误报警能力。

　　7．防爆设计适用于危险区域工业场所使用。

　　8．低维护成本，易于更新改进。

　　三、GW100IR2点型双波段红外火焰探测器参数

工作电压	DC24V（范围DC18V～30V）	输出方式	2个继电器输出
监视电流	≤35mA（继电器）	火警继电器	常开触点容量1A@30VDC
视角范围	100°	故障继电器	常闭触点容量1A@30VDC
报警阈值	多级可调	工作温度	-10°C～55°C（普通型） -40°C～70°C（增强型）
探测距离	≥40m(0.3m×0.3m汽油火)	工作湿度	0～95％RH（40+2°C）不结露
响应时间	≤20s(0.3m×0.3m汽油火)	储存温度	-40°C～85°C
光谱范围	红外：3.8um-5.4um	防爆等级	EXdIICT6 Gb
工作指示	绿色LED闪亮	电气接口	1×NPT1/2
报警指示	红色LED常亮	防护等级IP	IP66
故障指示	黄色LED常亮	重量	0.4KG
执行标准	GB15631-2008	壳体材料	金属

　　四、GW100IR2点型双波段红外火焰探测器结构与安装

　　警告：安装探测器之前，请切断探测器供电线路的电源。

　　注意：所有接线必须符合有关标准法规。

　　注意：如探测器安装在防爆区域，探测器的连线应是功率限制连接，并受到控制。火焰探测器的设置以《火灾自动报警设计规范》（GB50116-2013）为准。

　　检查外部连接线是否开路、短路故障。

　　将探测器按下图安装好，并根据保护范围，适当调整探测器的视角角度。

　　注意：所有连线均采用1.0平方以上的电线，连接线末端剥去大约6mm的绝缘护套，连接到GW100IR2点型双波段红外火焰探测器的接线端子上。

　　告诫：过多地或过少地暴露导线可能引起错误的连接。



　　+24V/GND：可复位直流24V供电电源。

　　FRJD/FRJK：火警继电器常开触点输出，探测器报火警时，触点闭合。

　　FLJD/FLJK：故障继电器常闭触点输出，探测器发生故障或供电电源发生故障时，触点断开。
