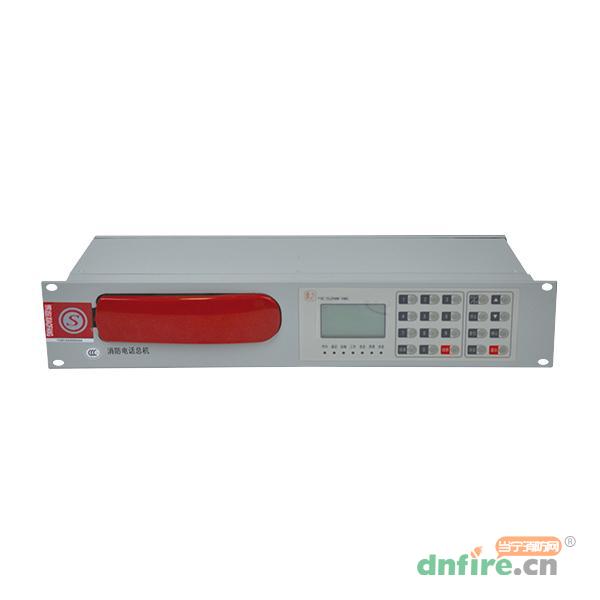

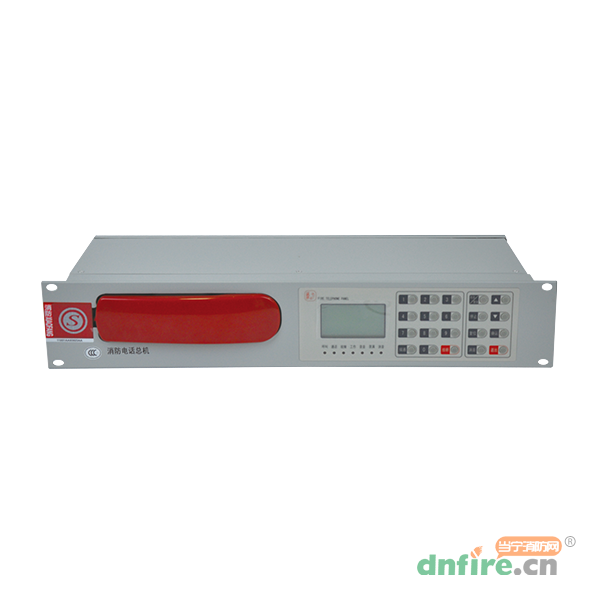

一、HY5711F总线消防电话总机概述
HY5711F总线消防电话总机是恒业公司2012年根据市场需求并依据《消防联动控制系统GB16806-2006》国家标准研发的新型两总线消防电话主机。
二、HY5711F总线消防电话总机功能
◆总机采用无极性输出,方便工程现场接线。
◆总机可容纳99个地址编码,借助中继器,最大传输距离可达4500m。
◆总机可实时自动巡检。如果有分机发生故障,总机将实时报出故障。
◆总机可与分机进行全双工通话。同时通话/呼叫的分机数可达5部。
◆总机采用液晶汉字图形显示,可以直观地了解各种功能操作及工作状态。
◆总机具有自动录音功能。可以存储9小时以上通话录音及500条记录。
◆总机的单路输出可配接50只多线消防电话插孔。
三、HY5711F总线消防电话总机参数
类型:总线(二线)消防电话总机
工作电压:DC 24V±10%
工作电流:<0.5A
频率范围:300~3400Hz
传输衰耗:<5dB
最大外形尺寸:宽482.6mm×高88.1mm×厚155mm(2U)
重量:2.5kg
四、HY5711F总线消防电话总机调试
确认安装和接线正确无误后,打开电源开关,面板上的绿色“工作”指示灯闪亮,显示屏显示日期、时间及“系统运行正常”字样等开机画面。
a设置在线分机
按下操作键,输入正确密码后,进入菜单,选择【设在线分机】,设置实际接入的消防电话分机地址。按“接通”键设为在线,按“挂断”键设为不在线。设置完成后按“退出/停止”退出设置操作。
b总机呼叫分机
摘下总机手柄,输入正确密码后进入呼叫状态,按数字键并按下“接通”键,则开始呼叫对应分机。总机手柄听筒中应发出回铃音,显示屏应显示呼出总数为1,该电话分机振铃。分机摘机,总机回铃音应消失,总机、分机即可通话,"通话"指示灯亮,"录音"指示灯亮,液晶显示通话总数为1,呼出总数为0,通话声音应清晰。若分机未摘机,按下挂断键,表示撤销对该分机的呼叫。
c总机呼叫多部分机
按数字键并按下“接通”键,则开始呼叫对应分机,重复上述动作即可呼叫多部分机。总机手柄听筒中应发出回铃音,显示屏应显示相应的呼出总数,被呼叫电话分机振铃。分机摘机,总机、分机即可通话。若分机未摘机,按下挂断键,表示撤销对该分机的呼叫。建议同时通话的分机数不多于五部。
d分机呼叫总机
消防电话分机摘机,总机发出呼叫声,"呼叫"指示灯应闪动,液晶显示呼入总数为1。总机摘机,总机上"呼叫"指示灯应灭,"通话"指示灯应常亮,"录音"指示灯常亮,液晶显示通话总数为1,呼入总数为0。总机、分机即可通话。
e多部分机呼叫总机
多部消防电话分机摘机,总机发出呼叫声,"呼叫"指示灯应闪动,液晶显示相应的呼入总数。总机摘机,同时按下接通键,"通话"指示灯应常亮,"录音"指示灯常亮,液晶显示相应的通话总数。总机即可与多部分机通话。建议同时通话的分机数不多于五部。
f单路通话
HY2713手提式消防电话分机插入消防电话插孔中,分机中应能听见回铃音,总机应显示通话呼叫界面、发出呼叫声。总机摘机实现通话。通话时手柄的听筒中应能发出清晰的声音。总机挂断,分机中应能听见忙音。总机不能呼叫单路通话分机。
g自动录音
当总机、分机通话时,对通话过程自动录音,"录音"指示灯常亮。这时通话内容将被自动记录下来,通话结束,录音停止。主菜单页面下选择【记录】后按“确认/放音”键,利用上、下键逐条查看记录,显示每条录音的具体内容。主菜单页面下选择【放音】后按“确认/放音”键,喇叭播放录音内容。
h单路通话短路
用短路线将单路通话线输出端子T+、T-短路,总机"故障"指示灯亮,发出故障声,显示屏显示“单路通话短路”。按下"消音"键,故障声应停止,"消音"指示灯常亮。撤销短路,则恢复正常,显示屏退出故障显示界面。
i单路通话断开
单路通话端子两端,出厂时默认并联了51K电阻。断开该电阻,总机应"故障"指示灯亮,发出故障声,显示屏应显示“单路通话断开”。按下"消音"键,故障声停止,"消音"指示灯常亮。重新接好电阻,则恢复正常,显示屏退出故障显示界面。
j总线通话线短路
用短路线将总线通话线输出端子H+、H-短路。此时总机报故障,显示屏显示“总线短路”。撤销短路,则恢复正常,显示屏退出故障显示界面。
五、HY5711F总线消防电话总机布线
◆电源线:宜选用截面积不小于1.5 mm²阻燃双色双绞软铜线(ZR-RVS2×1.5 mm²)或选用截面积不小于1.5 mm²的阻燃铜芯电缆(ZR-KVV2×1.5 mm²)。
◆电话线:宜选用截面积不小于1.5 mm²阻燃双色双绞软铜线(ZR-RVS2×1.5 mm²),在干扰严重的现场应选用截面积不小于1.5 mm²屏蔽阻燃铜芯电缆(ZR-RVVP2×1.5 mm²)。
◆穿管要求:电话线与电源线应独立敷设,分别穿入金属管、阻燃硬质塑料管或封闭式线槽中,严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。
