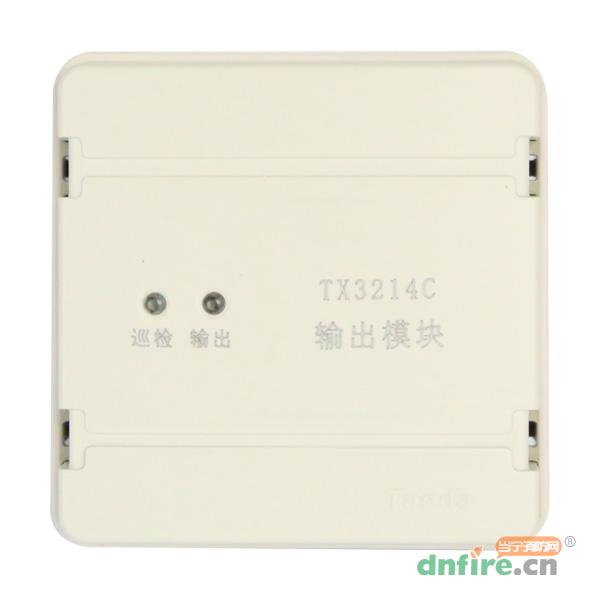

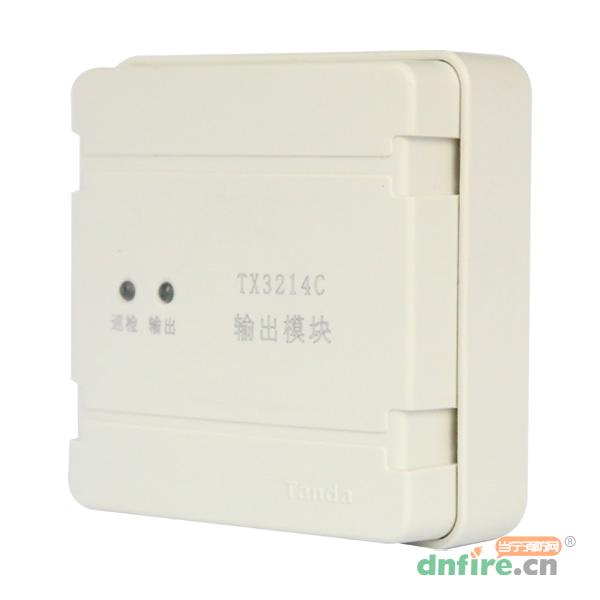

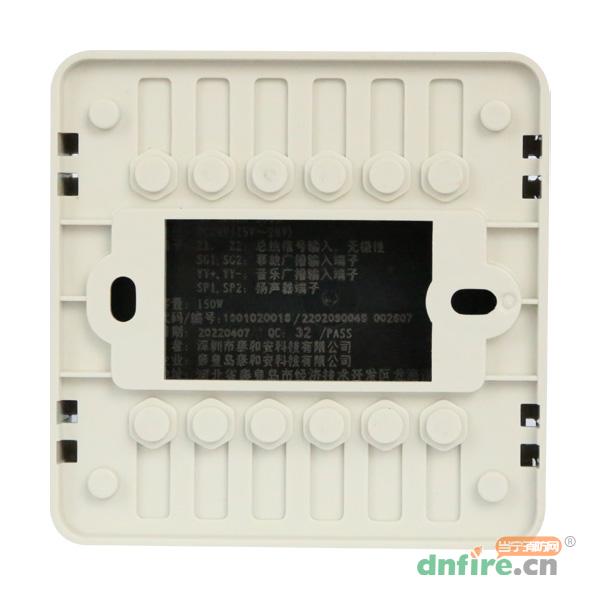

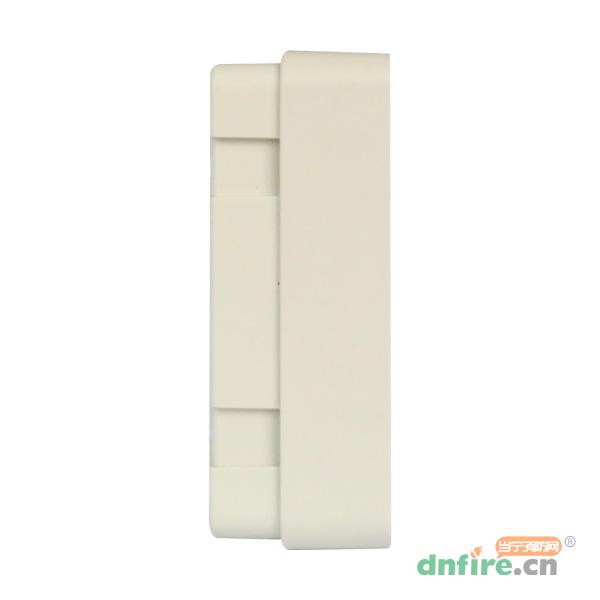

一、TX3214C 型输出模块概述

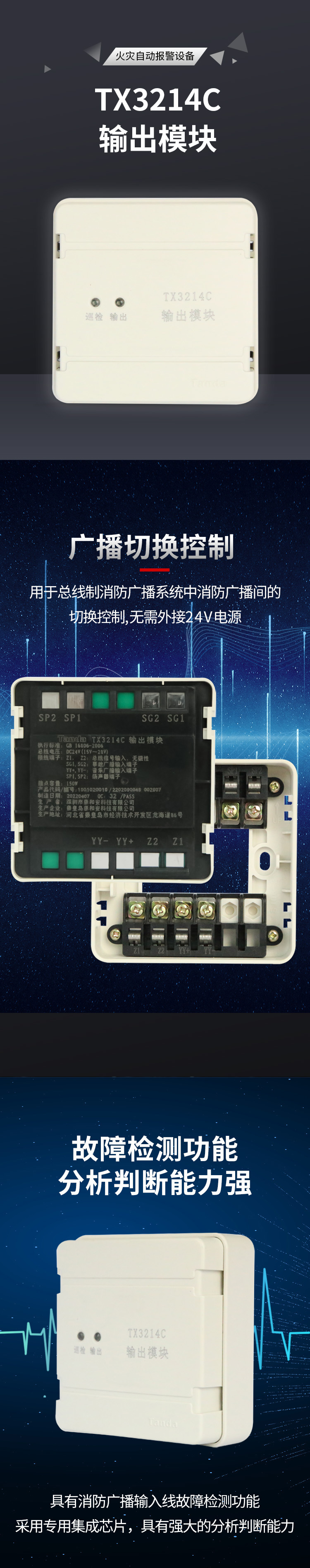

　　TX3214C输出模块（以下简称模块）符合国家标准GB 16806-2006《消防联动控制系统》。本模块用于总线制消防广播系统中消防广播间的切换控制,无需外接24V电源。

　　本模块外形美观，采用插拔式结构，方便施工安装，接线方便牢靠，采用专用集成芯片，具有强大的分析判断能力，可自动对所连接的广播传输线进行监测，并通过控制器给出状态指示。

　　注意：若回路联动设备全部为此模块，最大带载数量为30个。每个广播功率放大器配接此模块最大数量为10个。

二、TX3214C 型输出模块特点

　　1.二总线，无极性

　　2.内置专用集成芯片

　　3.具有消防广播输入线故障检测功能

　　4.可检测广播音箱线路故障，出厂默认不检线

　　5.采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

三、TX3214C 型输出模块参数：

内容	技术参数
工作电压	总线电压 15V～28V
总线监视电流	≤1.0mA
总线动作电流	≤7.0mA
接点容量	100W
重量	113g（含底座）
壳体颜色	白色
线制	二总线制，无极性；电源电压 DC24V，无极性
温度	0℃～40℃
相对湿度	≤95%RH，不凝露

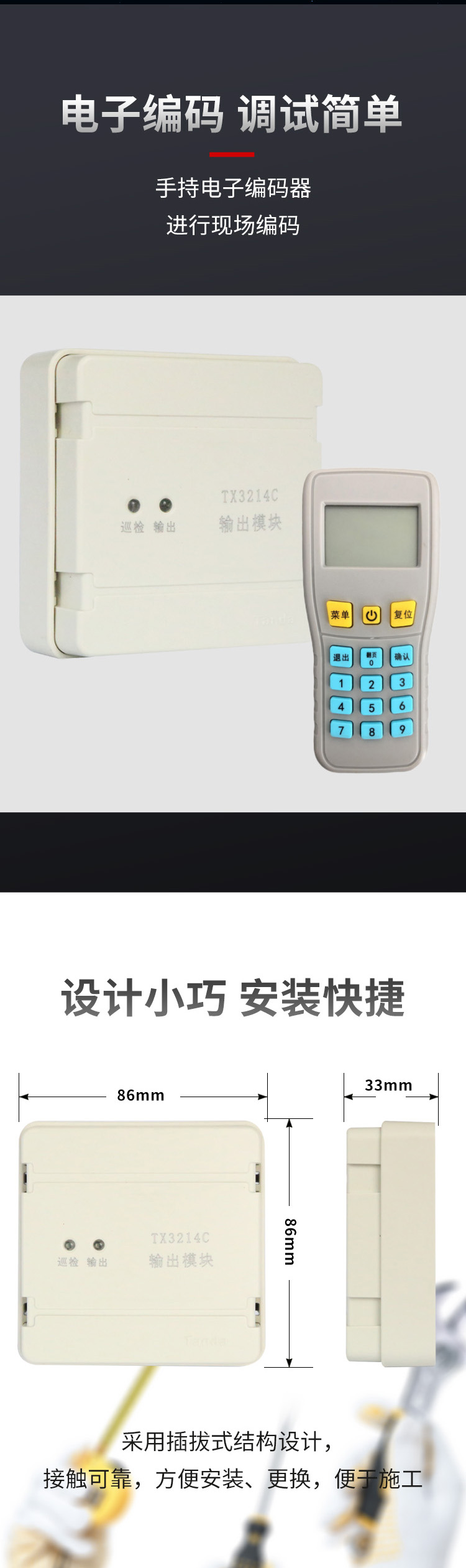

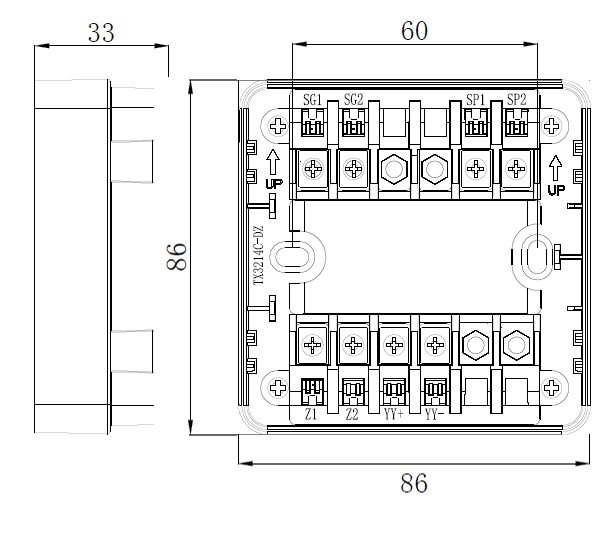

外形尺寸	86.0mm×86.0mm×33.0mm

四、TX3214C 型输出模块安装和布线

　　警示：

　　安装模块之前，必须切断电源，并确认全部底座已安装牢靠，且连接线准确无误。

　　1．安装方法

　　本模块安装在模块箱中，将连接线正确连接至模块底座，再安装模块即可，安装示意图如图所示。

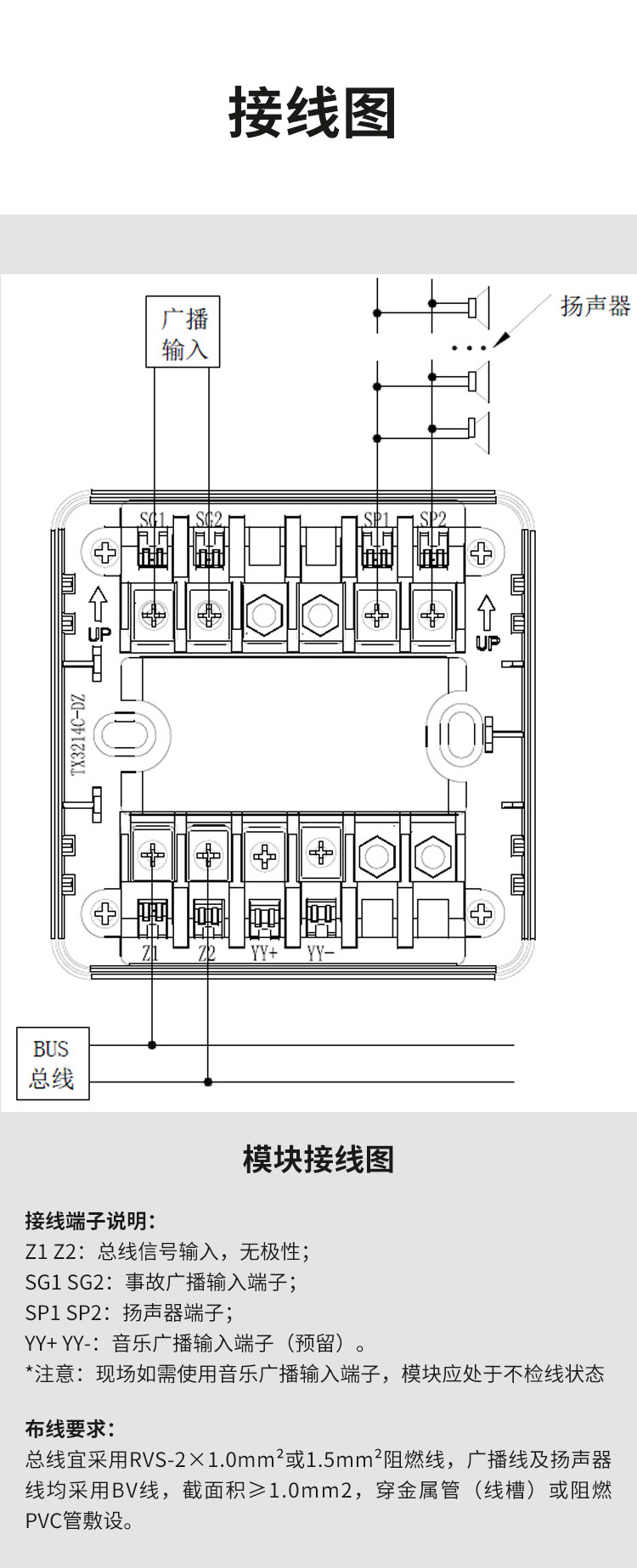

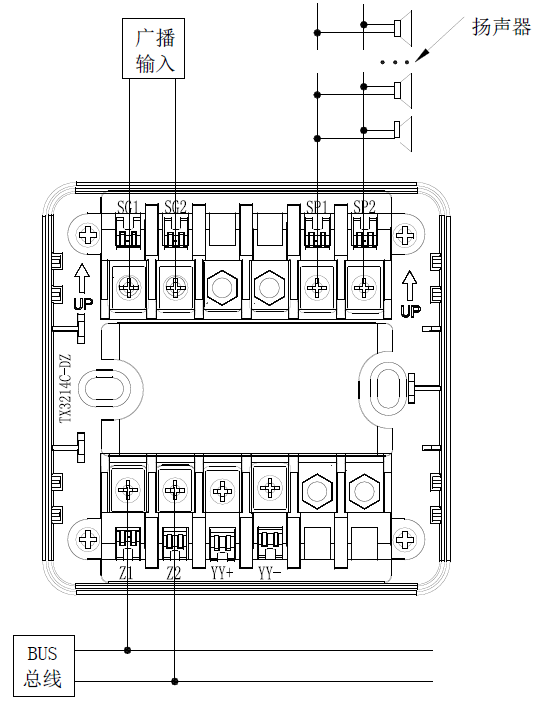

　　2.接线方式

　　模块的接线方式如图所示。

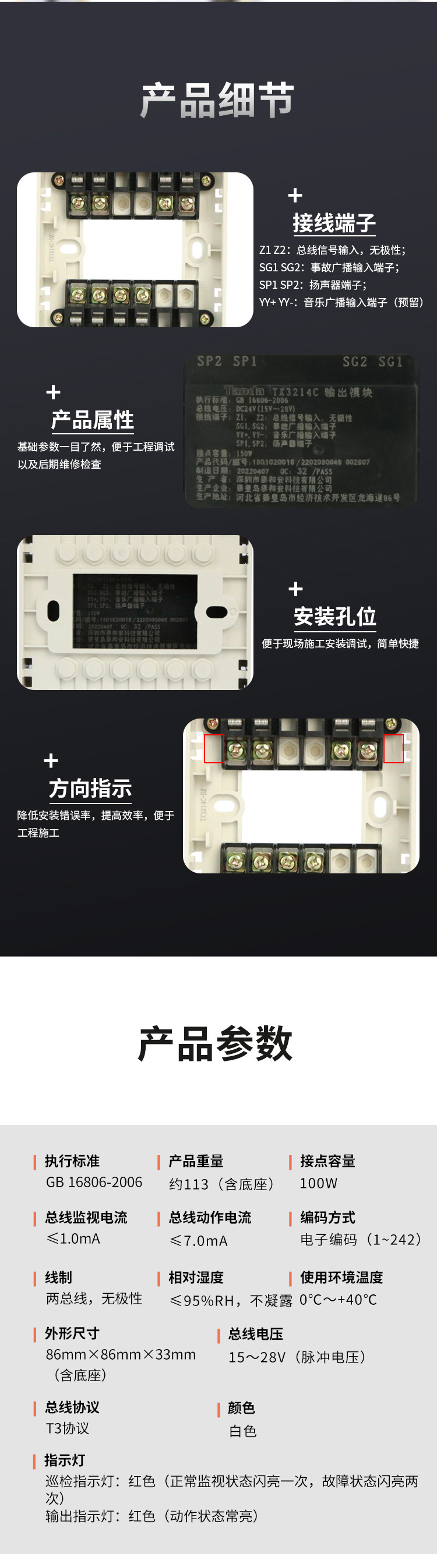

　　3．接线端子说明

　　Z1 Z2：总线信号输入，无极性；

　　SG1 SG2：事故广播输入端子；

　　SP1 SP2：扬声器端子；

　　YY+YY-：音乐广播输入端子（预留）。

　　注意：现场如需使用音乐广播输入端子，模块应处于不检线状态

　　4．布线要求

　　总线宜采用RVS-2×1.0mm²或1.5mm²阻燃线，广播线及扬声器线均采用BV线，截面积≥1.0mm2，穿金属管（线槽）或阻燃PVC管敷设。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3214C
[名称]	输出模块
[工作电压]	15～28V（脉冲电压）
[工作电流]	总线监视电流：≤1mA，总线动作电流：≤7mA
[环境温度]	0℃～40℃
[环境湿度]	≤95%RH，不凝露
[尺寸]	86mm×86mm×33mm（含底座）
[重量]	约113g（含底座）
[执行标准]	GB 16806-200
[静态电流]	≤1mA
[报警电流]	≤7mA
