泰和安火灾自动报警及联动控制系统接线图(2024版)

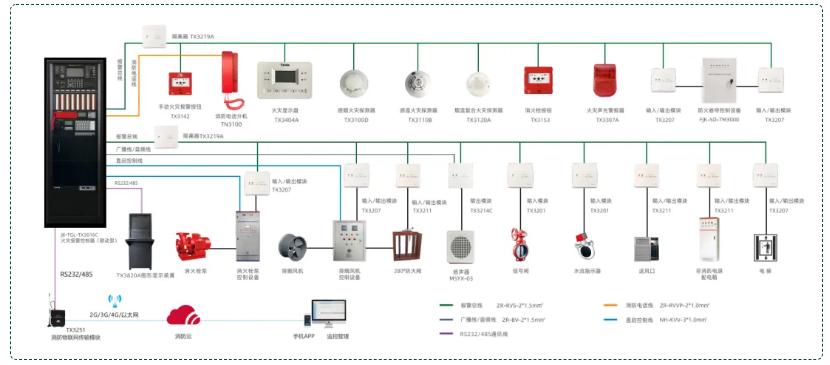

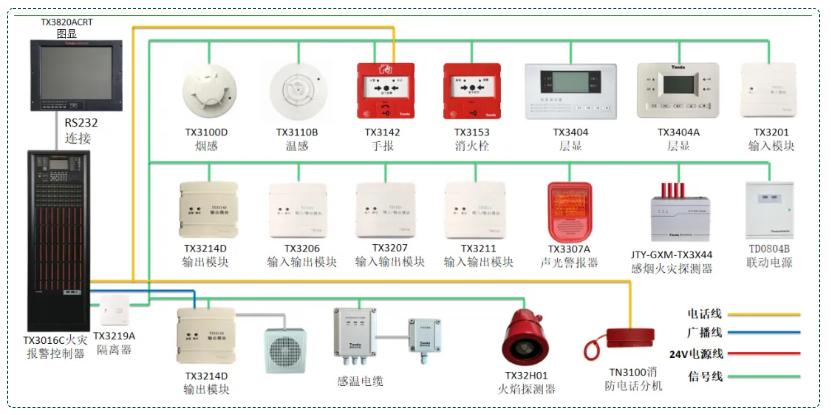

泰和安二线制火灾自动报警及联动控制系统图:

泰和安二线制火灾自动报警及联动控制系统图

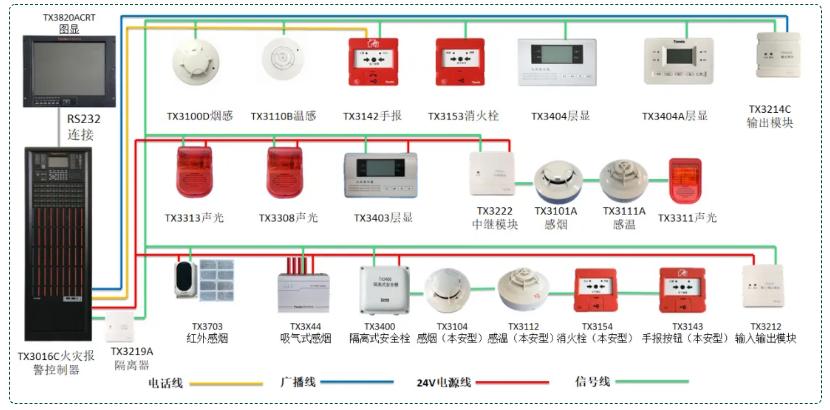

泰和安四线制火灾自动报警及联动控制系统图:

泰和安四线制火灾自动报警及联动控制系统图

输入模块配接设备种类:

输入模块配接设备种类

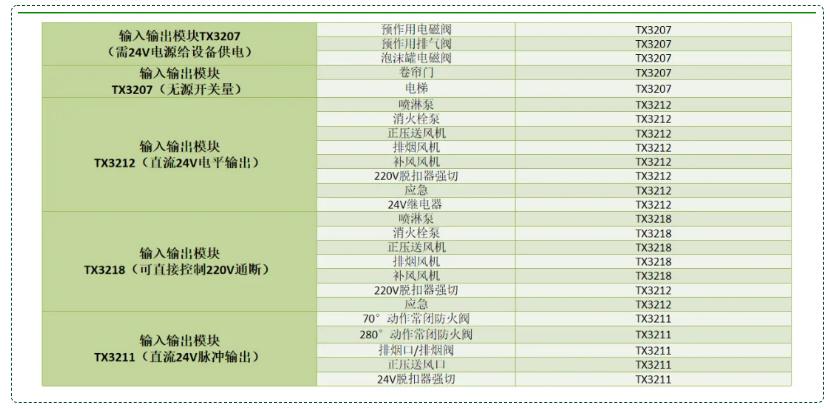

输入输出模块配接设备种类:

输入输出模块配接设备种类:

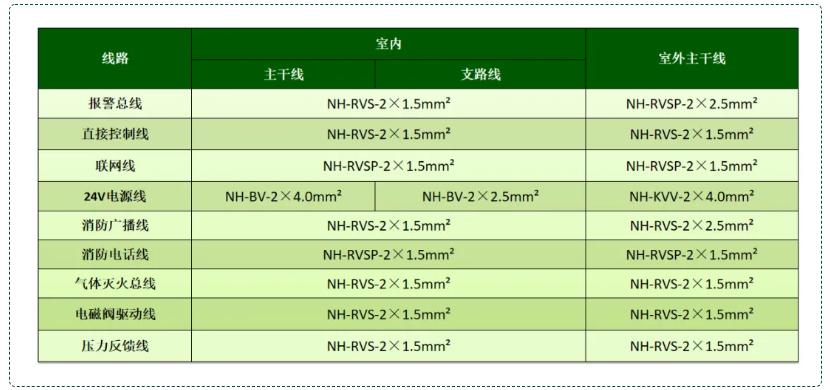

火灾自动报警及联动控制系统线型选择:

火灾自动报警及联动控制系统线型选择

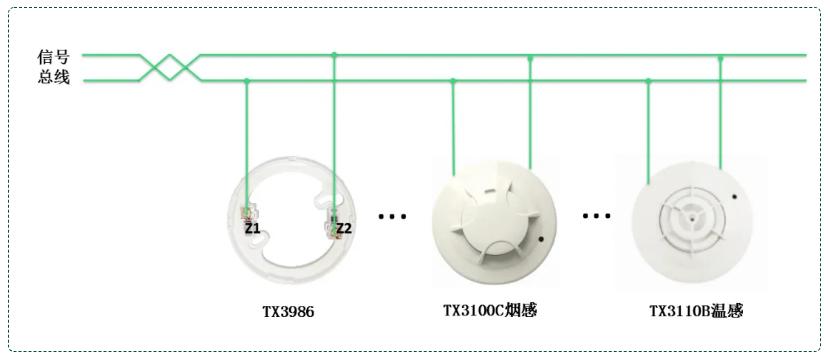

TX3100D感烟/TX3110B感温火灾探测器接线图:

TX3100D感烟/TX3110B感温火灾探测器接线图

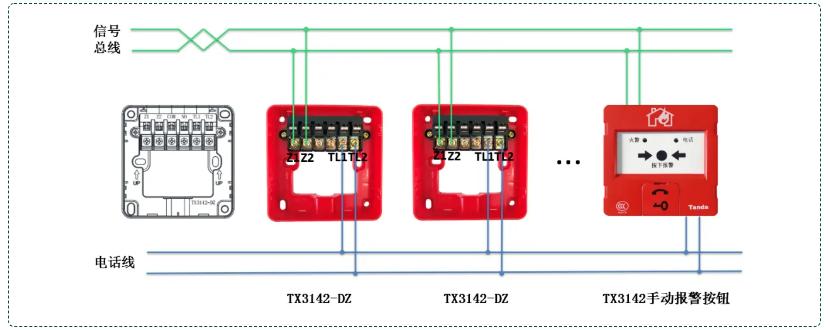

TX3142手动报警按钮接线图:

TX3142手动报警按钮接线图

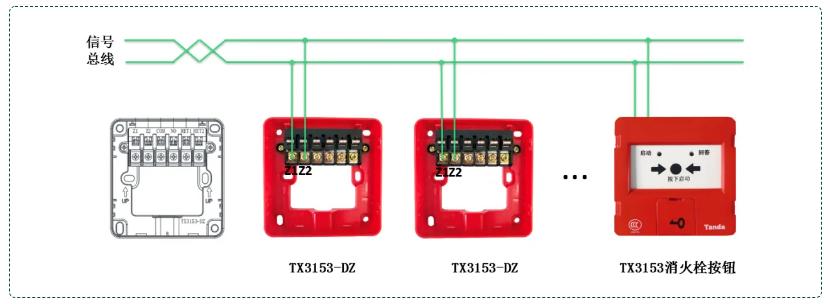

TX3153消火栓按钮接线图:

TX3142手动报警按钮接线图

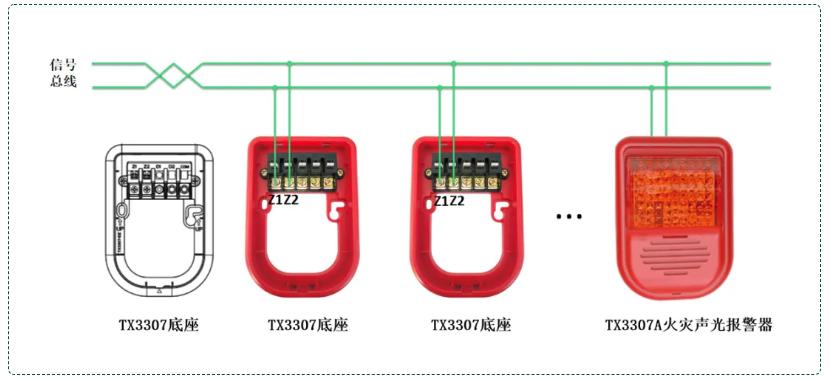

TX3307A火灾声光报警器接线图:

TX3307A火灾声光报警器接线图

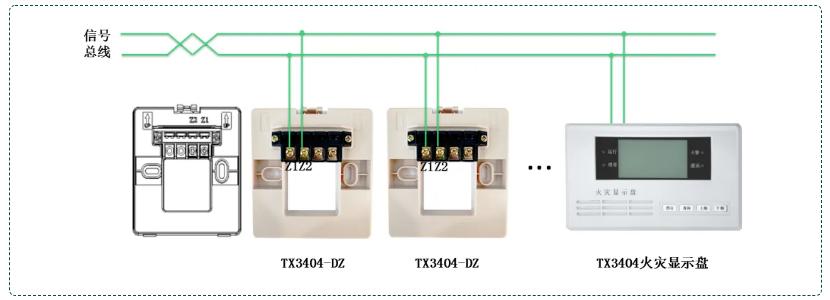

TX3404火灾显示盘接线图:

TX3404火灾显示盘接线图

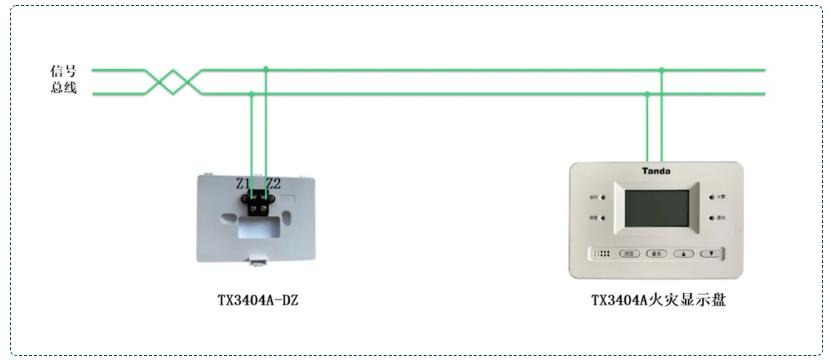

TX3404A火灾显示盘接线图:

TX3404A火灾显示盘接线图

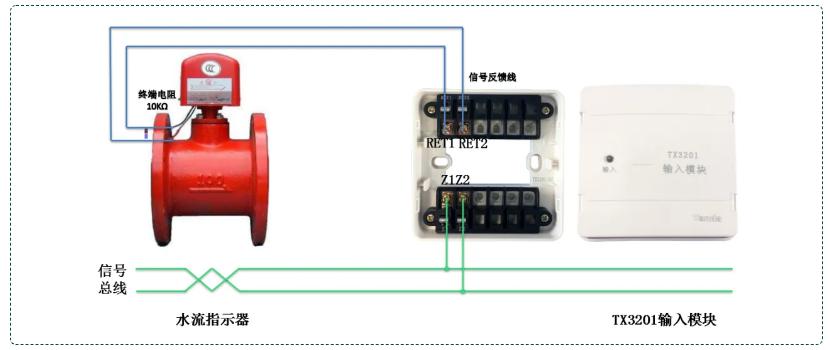

TX3201输入模块接水流指示器:

TX3201输入模块接水流指示器

TX3201输入模块接压力开关:

TX3201输入模块接压力开关

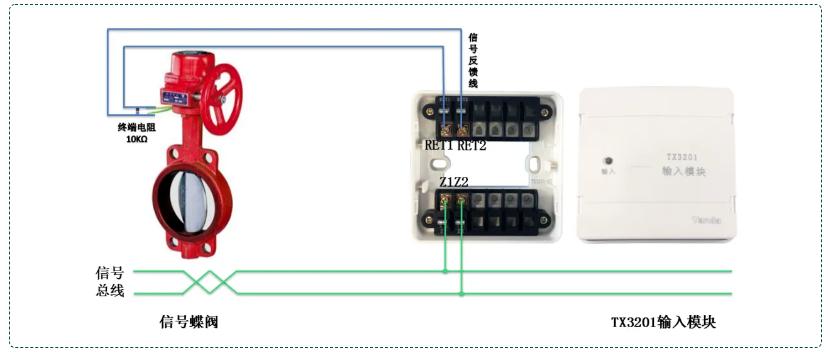

TX3201输入模块接信号蝶阀:

TX3201输入模块接信号蝶阀

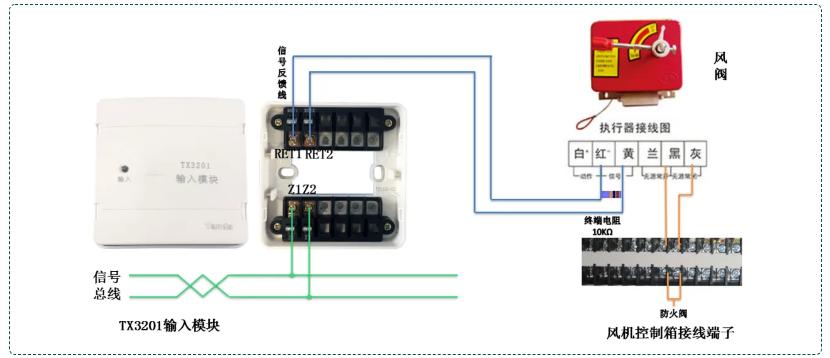

TX3201输入模块接风阀接线图:

TX3201输入模块接风阀

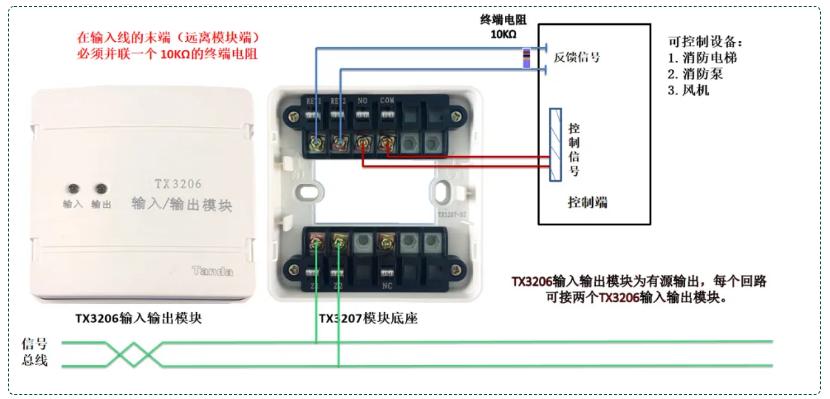

TX3206输入输出模块接线图:

TX3206输入输出模块接线图:

TX3218输入输出模块接线图:

TX3218输入输出模块接线图

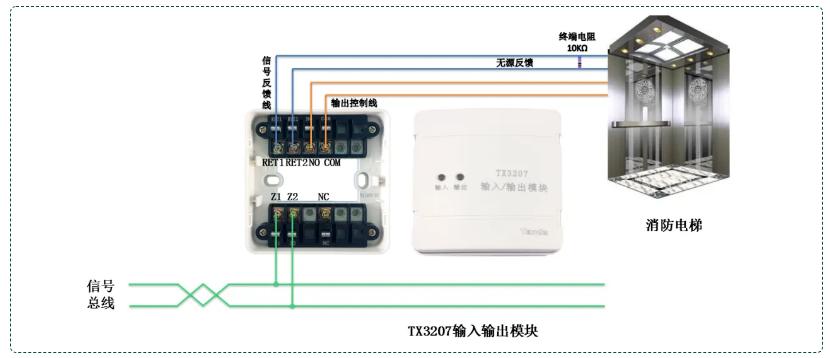

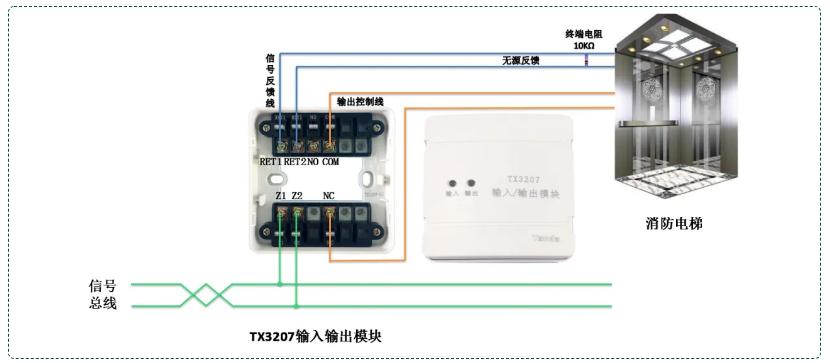

TX3207输入输出模块常开触点控制消防电梯接线图:

TX3207输入输出模块常开触点控制消防电梯接线图

TX3207输入输出模块常闭触点控制消防电梯接线图:

TX3207输入输出模块常闭触点控制消防电梯接线图

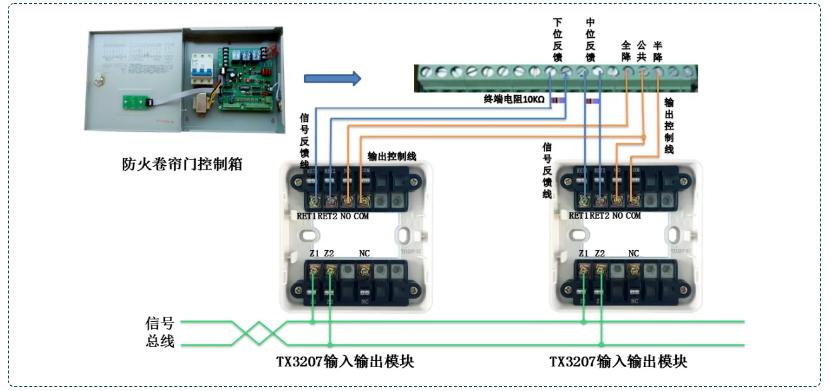

TX3207输入输出模块控制防火卷帘接线图:

TX3207输入输出模块控制防火卷帘接线图

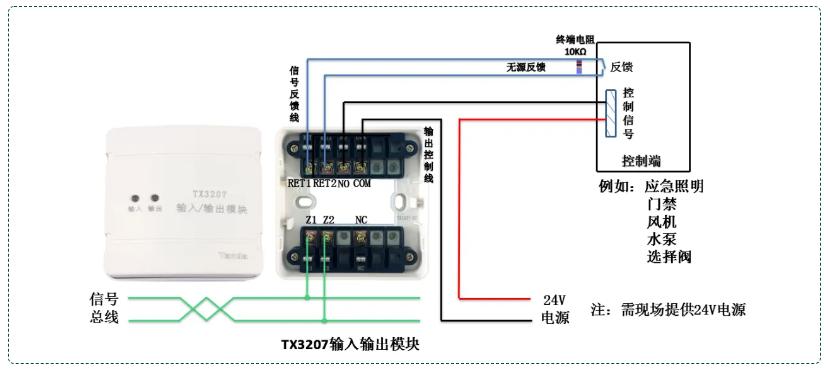

TX3207输入输出模块有源输出接线方式:

TX3207输入输出模块有源输出接线方式

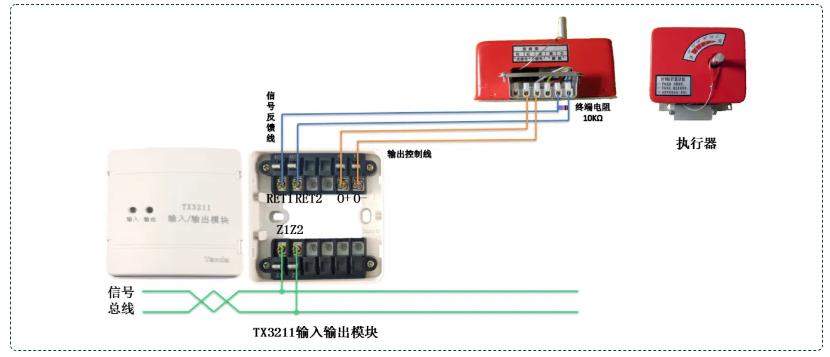

TX3211输入输出模块控制风阀接线图:

TX3211输入输出模块控制风阀接线图

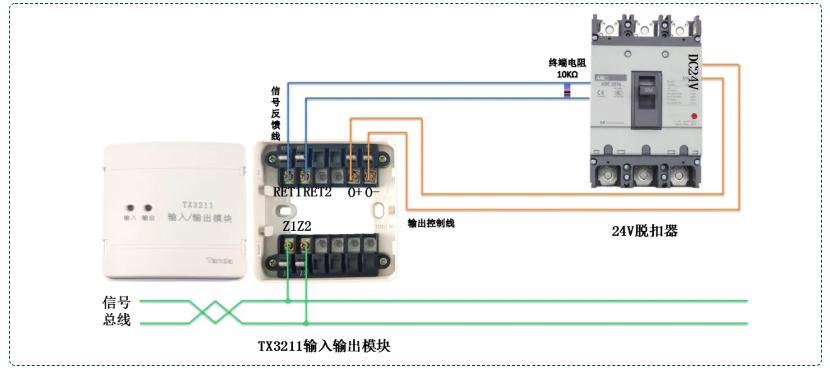

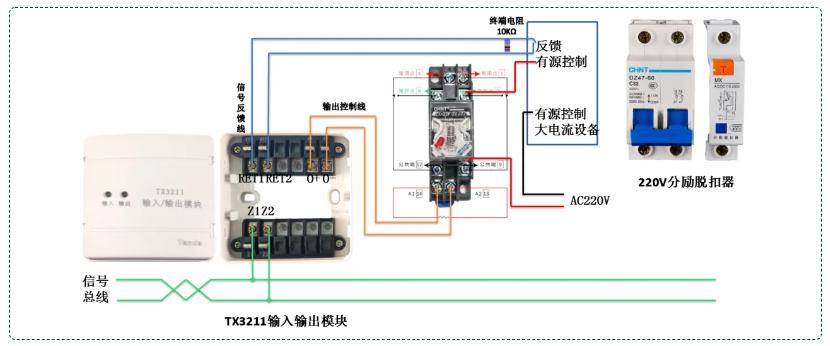

TX3211输入输出模块控制照明配电接线图:

TX3211输入输出模块控制照明配电接线图

TX3211输入输出模块控制照明配电接线图:

TX3211输入输出模块控制照明配电接线图

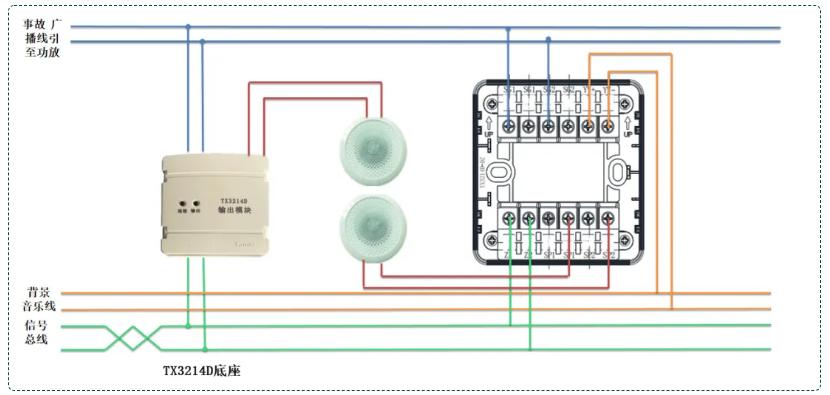

TX3214D输出模块接线图:

TX3214D输出模块接线图

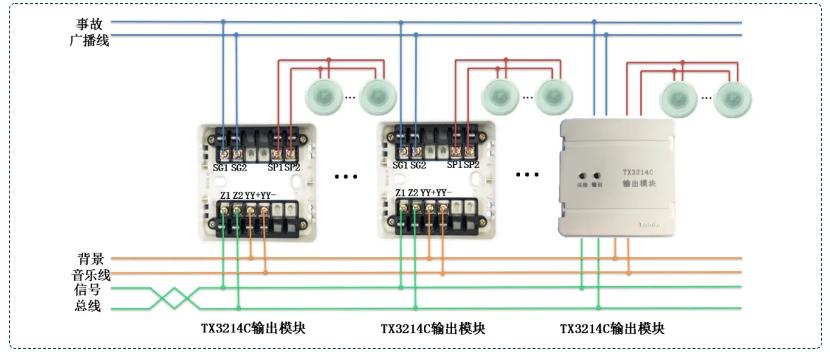

TX3214C输出模块接线图:

TX3214C输出模块接线图

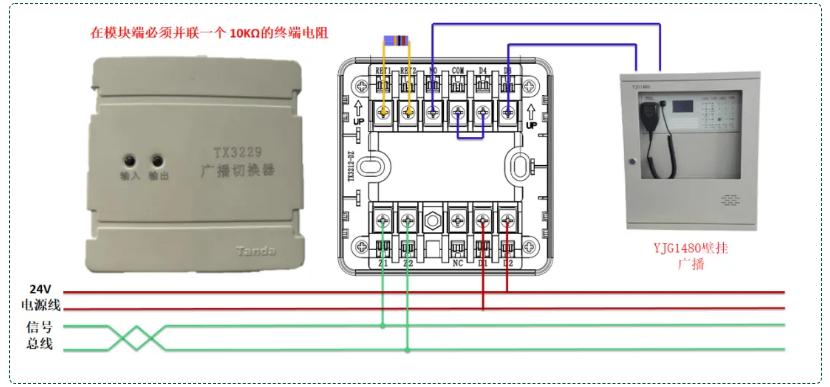

TX3229广播切换模块接线图:

TX3229广播切换模块接线图

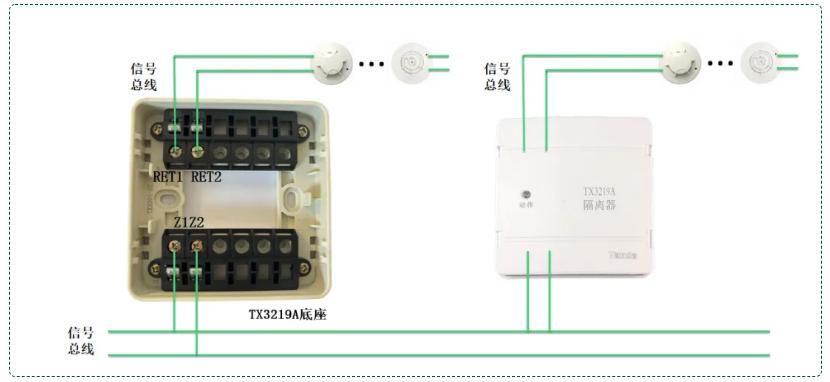

TX3219A隔离器模块接线图:

TX3219A隔离器模块接线图

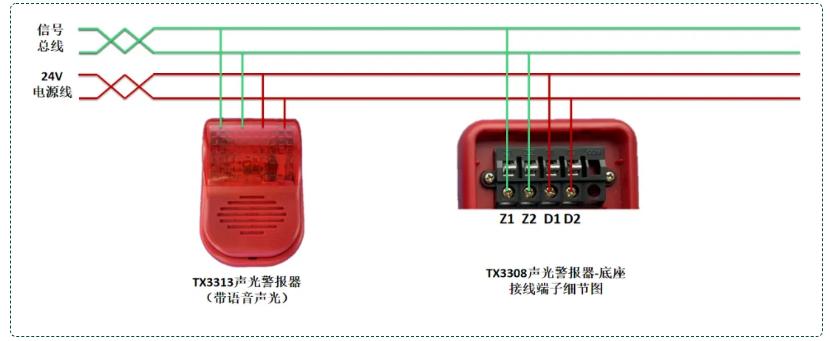

TX3313声光警报器(四线制)接线图:

TX3313声光警报器(四线制)接线图

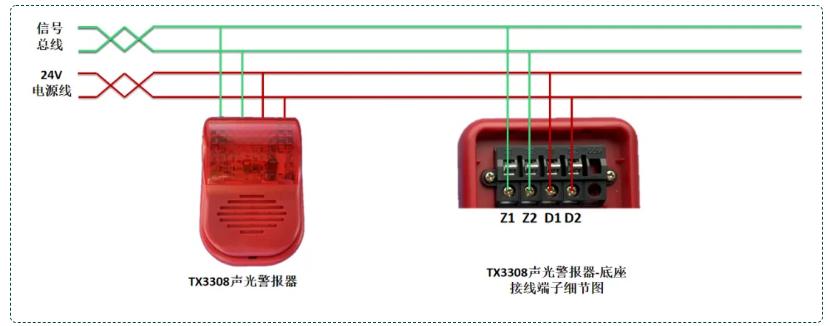

TX3308声光警报器(四线制)接线图:

TX3308声光警报器(四线制)接线图

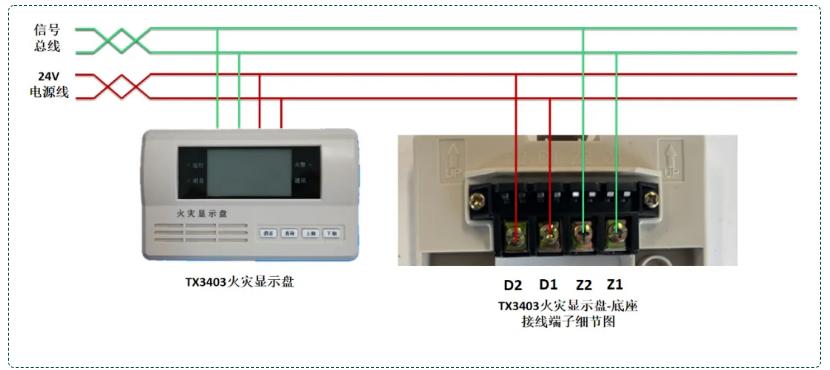

TX3403火灾显示盘(四线制)接线图:

TX3403火灾显示盘(四线制)接线图

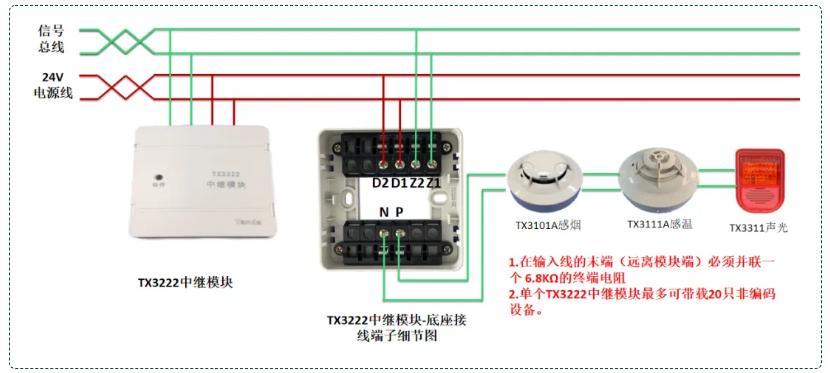

TX3222中继模块(四线制)接线图:

TX3222中继模块(四线制)接线图

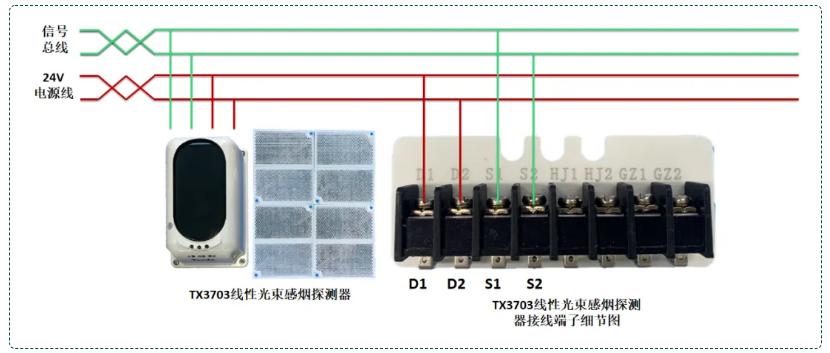

TX3703线性光束感烟探测器(四线制)接线图:

TX3703线性光束感烟探测器(四线制)接线图

TX3400隔离式安全栅(四线制)接线图:

TX3703线性光束感烟探测器(四线制)接线图

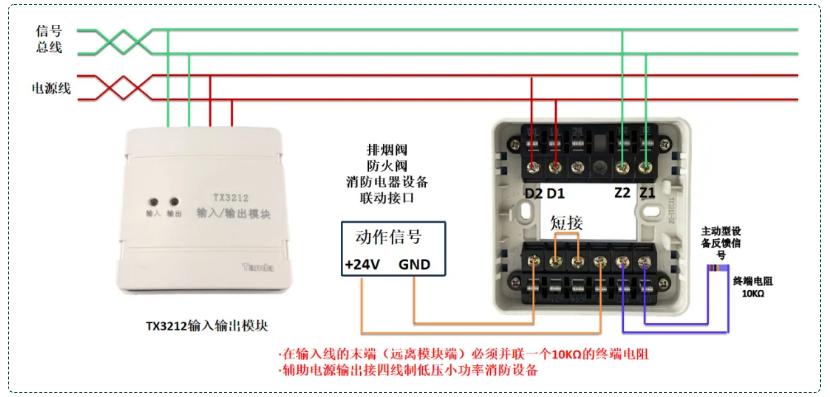

TX3212输入输出模块(四线制)接线图:

TX3212输入输出模块(四线制)接线图

TX3212输入输出模块(四线制)接线图:

TX3212输入输出模块(四线制)接线图

TX3212输入输出模块(四线制)接线图:

TX3212输入输出模块(四线制)接线图

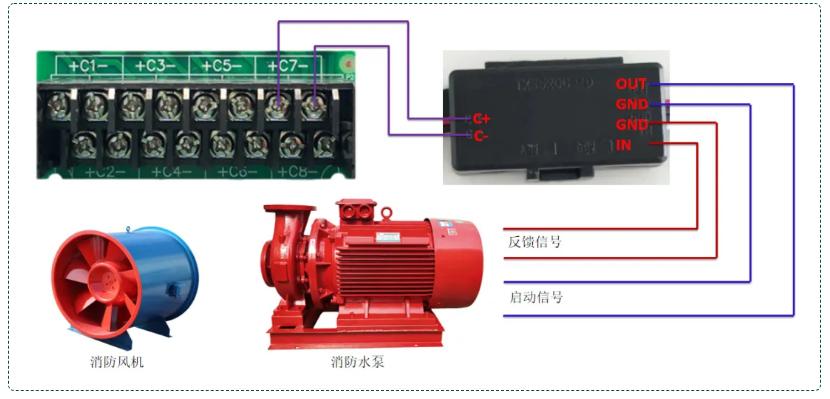

TX3520C/8多线盘接线图:

TX3520C/8多线盘接线图

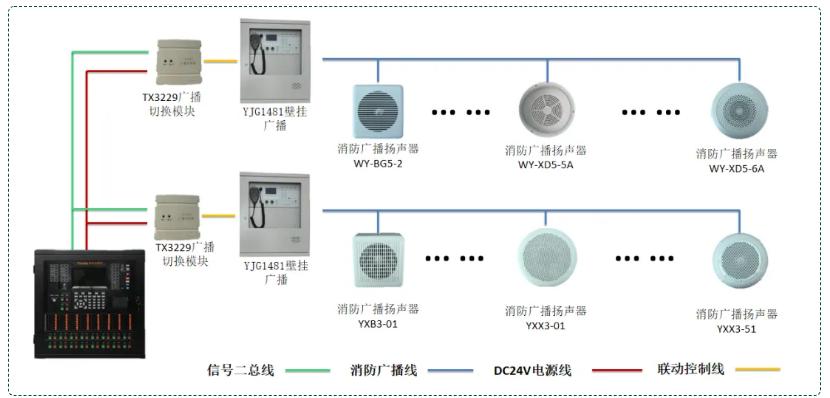

消防广播系统接线图:

消防广播系统接线图

消防广播系统接线图:

消防广播系统接线图

TX3214D输出模块接线图:

TX3214D输出模块接线图

TX3214C输出模块接线图:

TX3214C输出模块接线图

TX3229广播切换模块接线图:

TX3229广播切换模块接线图

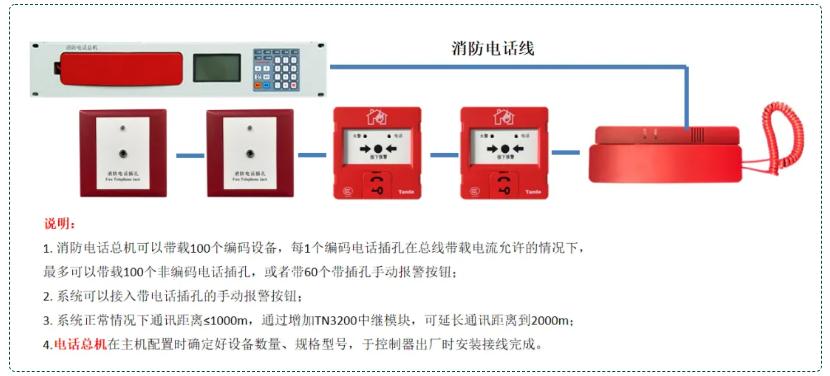

消防电话系统接线图:

消防电话系统接线图

消防电话系统接线图:

消防电话系统接线图

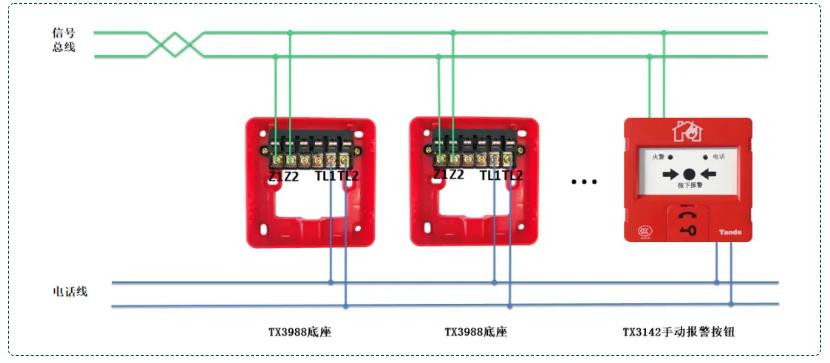

TX3142手动报警按钮:

TX3142手动报警按钮

TN3300消防电话插孔接线图:

TN3300消防电话插孔接线图

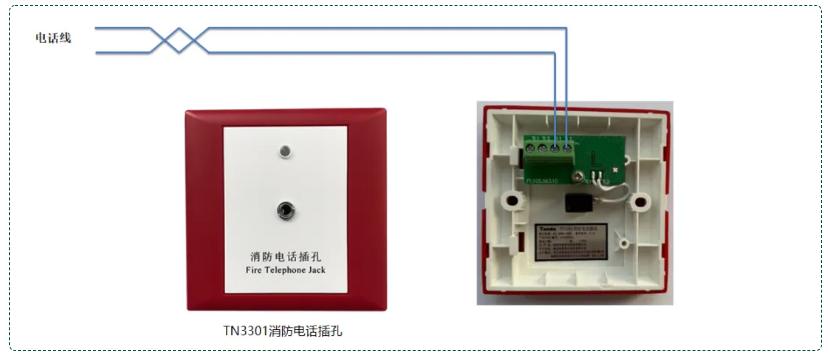

TN3301(非编码)消防电话插孔接线图:

TN3301(非编码)消防电话插孔接线图

TN3200中继模块接线图:

TN3200中继模块接线图

感温电缆探测器系统接线图:

感温电缆探测器系统接线图

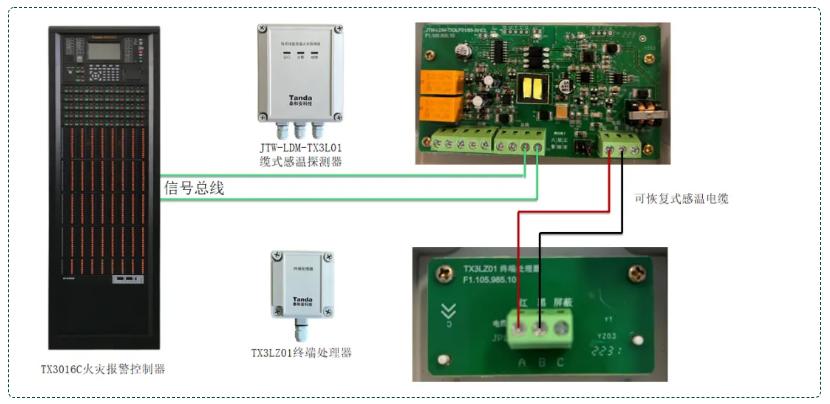

可恢复式感温电缆探测器系统接线图:

可恢复式感温电缆探测器系统接线图

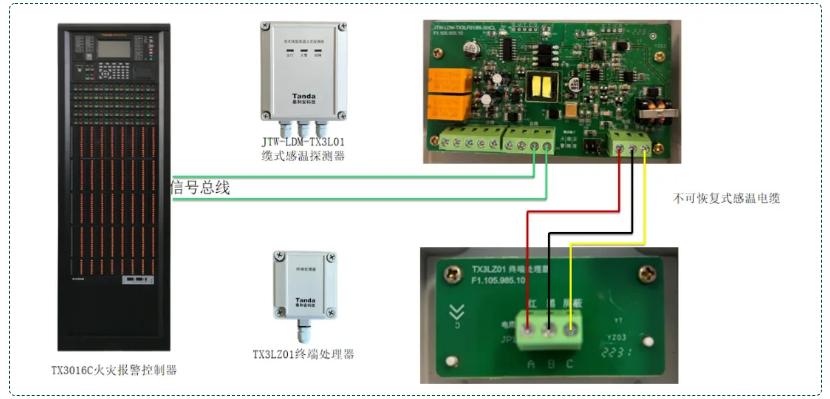

不可恢复式感温电缆探测器系统接线图:

不可恢复式感温电缆探测器系统接线图

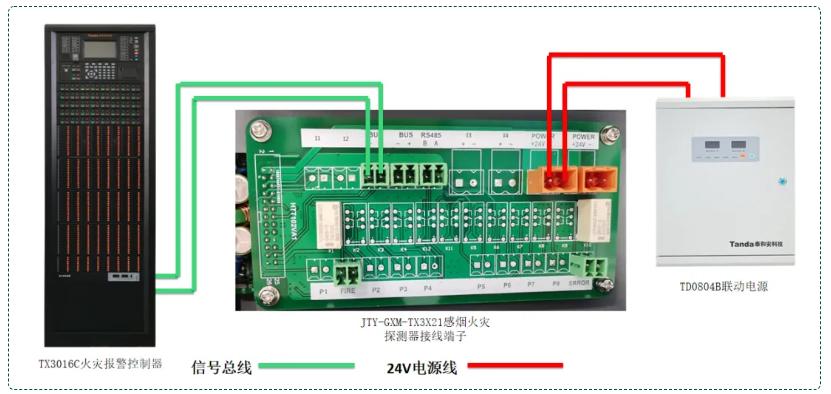

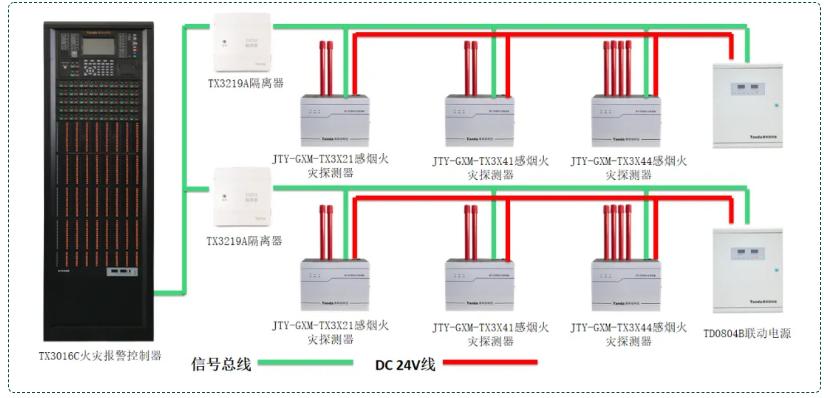

吸气感烟火灾探测系统接线图:

吸气感烟火灾探测系统接线图

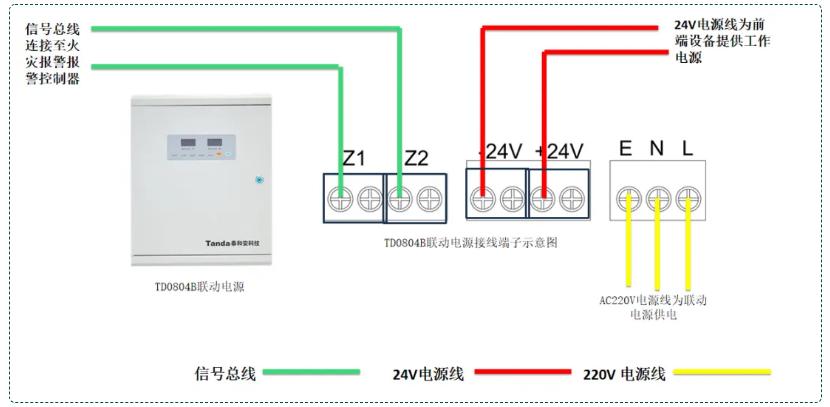

TD0804B联动电源接线图:

TD0804B联动电源接线图

吸气感烟火灾探测系统接线图:

吸气感烟火灾探测系统接线图
