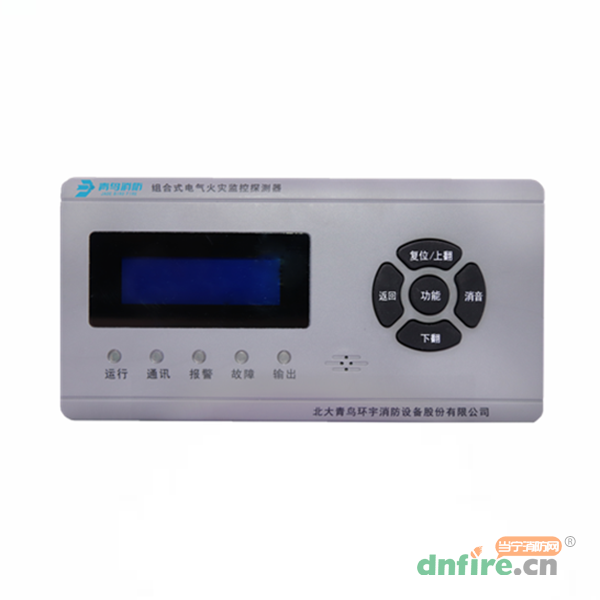

一、JBF6189D组合式电气火灾监控探测器产品概述

JBF6189D/8是一款8路组合式电气火灾监控探测器，探测器可连接8路传感器，可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器。需要配接电气火灾监控设备使用，通过无极性二总线与监控设备主机通讯。

JBF6189D/4是一款4路独立式电气火灾监控探测器。探测器可连接4路传感器，每路通道所连接的传感器类型都包括剩余电流互感器、温度传感器和电流互感器。探测器可独立使用。

JBF6189D/2组合式电气火灾监控火灾探测器二总线编址型，编址范围为1-252，液晶显示，可连接2路电流、温度传感器。具有公共报警、故障触点输出功能。可采用AC220V或DC24V供电。导轨或面板式安装方式。外形尺寸：160X82X57.3mm。

二、JBF6189D组合式电气火灾监控探测器产品特点

　　◎探测器和监控设备采用无极性两总线连接方式,最大通讯距离1500米，通讯稳定可靠，布线简便。

　　◎探测器可以不连接控制器独立使用，适用于“三小场所”。

　　◎探测器可连接4路传感器，可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器。

　　◎探测器本身自带液晶显示器、声光报警功能和操作按键，可查看和设置探测器各通道连接传感器的类型、报警设定值和探测器总线地址，可以检测所有配接的剩余电流互感器、温度传感器、电流互感器的在线状态和实时测量值。同时探测器具有自检功能。

　　◎探测器占用1个回路总线地址。

　　◎探测器具备报警继电器和故障继电器，可扩展连接外围设备，在报警和故障时将信号输出。

　　◎探测器支持嵌入式安装和导轨安装两种安装方式。

三、JBF6189D组合式电气火灾监控探测器技术参数

检测对象	剩余电流、温度、电流
报警设定值	剩余电流：200mA～1000mA可设，步距1mA；温度：55℃～140℃可设，步距1℃;电流5A~1000A，步距1A
线制	两总线，无极性
传输距离	≤1500m
传感器连接线长度	≤3m
供电方式	AC220V 50Hz/DC24V
工作电流	＜10mA
功耗	＜2W
安装方式	嵌入式安装、35mm导轨安装
工作环境温度	-10℃～+40℃
湿度	10%～93%（非凝露）
外形尺寸	82*160*57.3mm

四、JBF6189D组合式电气火灾监控探测器安装接线

　　JBF6189系列探测器的安装有两种方式，分别是嵌入式安装和导轨安装；

　　采用嵌入式安装时：首先把探测器两侧的固定夹取下，将探测器安装到柜门上，然后将固定夹重新安装到探测器两侧，确保探测器在柜门上安装牢固。最后再将与探测器连接的传感器信号线、通讯线、电源线等接线连接到探测器上；

　　采用导轨安装时：首先将与探测器连接的传感器信号线、通讯线、电源线等接线连接到探测器上，然后再将探测器安装到35mm标准导轨上；

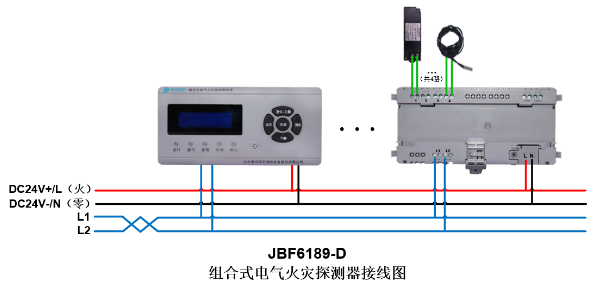

　　探测器的端子接线如下图所示：

　　L、N：为电源接线端子（AC220V,50Hz/DC24V)，接线时将防护挡板的螺丝取下，打开防护挡板，接线完毕后再将防护挡板盖好，将螺丝拧紧防止触电；

　　1~4:为探测器传感器的接线端子，每一个编号包括2个端子。1~4号端子分别对应测量显示的1~4号通道；

　　FIRE：为报警继电器输出节点，平时为常开，报警时吸合；

　　FAULT：为故障继电器输出节点，平时为常开，故障时吸合；

五、JBF6189D组合式电气火灾监控探测器注意事项

　　强弱电线需分开布线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一金属管内。配线应整齐，导线应绑扎成束，穿线可用阻燃PVC管、金属管或者金属线槽。在穿管（线槽）后，应将管口（槽口）封堵；

　　监控设备与探测器之间的通讯线应采用双绞线，建议线径不得小于1.5mm²，当系统应用在强干扰场所时，通讯线应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接地，否则屏蔽层不起作用；传感器与探测器之间的信号线应采用双绞线，建议线径不得小于1.0mm²，长度不大于3m；

　　本产品应安装在干燥的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行；

　　安装剩余电流互感器时要确保被检测供电线缆（或铜排）回路必须全部穿过剩余电流互感器贯穿孔，等电位线（或接地线）不可穿过剩余电流互感器贯穿孔。剩余电流互感器与探测器之间的连线不允许开路。温度传感器与线缆必须处于一个良好的绝缘状态；

　　探测器的所有安装应符合产品设计本身适用的环境条件，同时也要符合施工规范的要求；

　　为了保证线路可靠性，不允许使用单股导线或者平行线；

　　禁止在通电的情况下进行线路连接。
