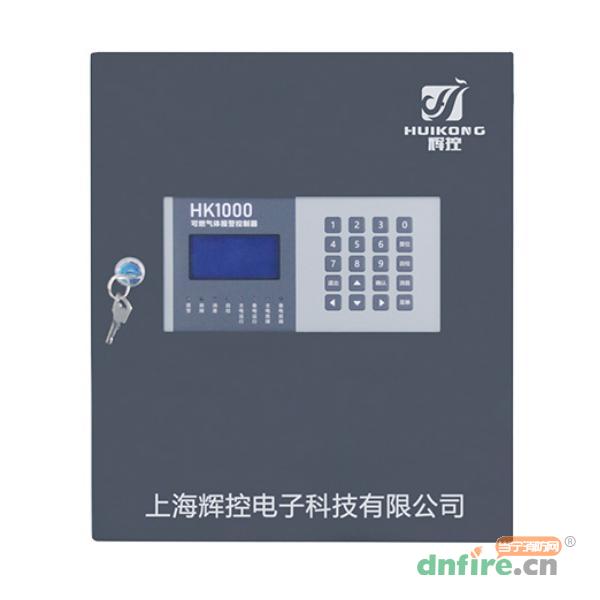

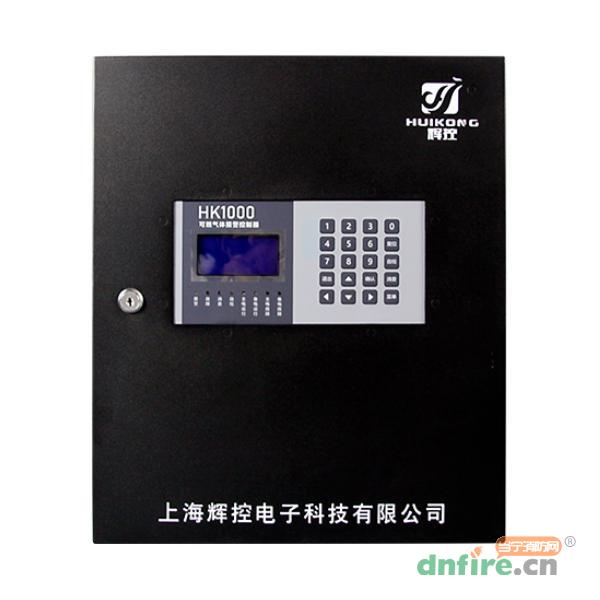

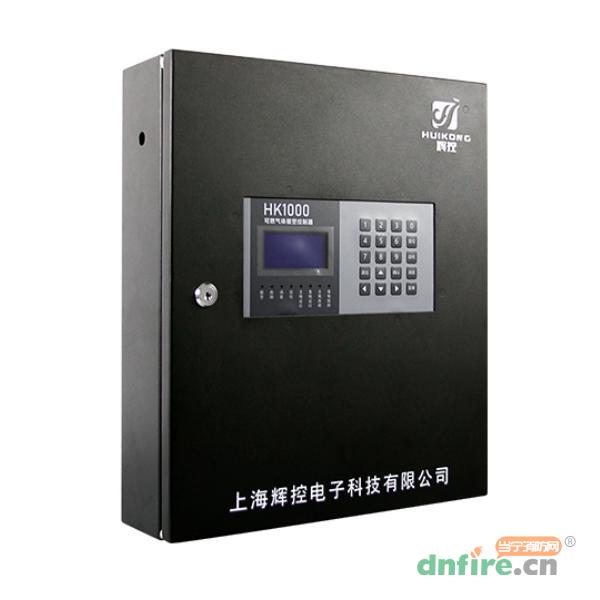

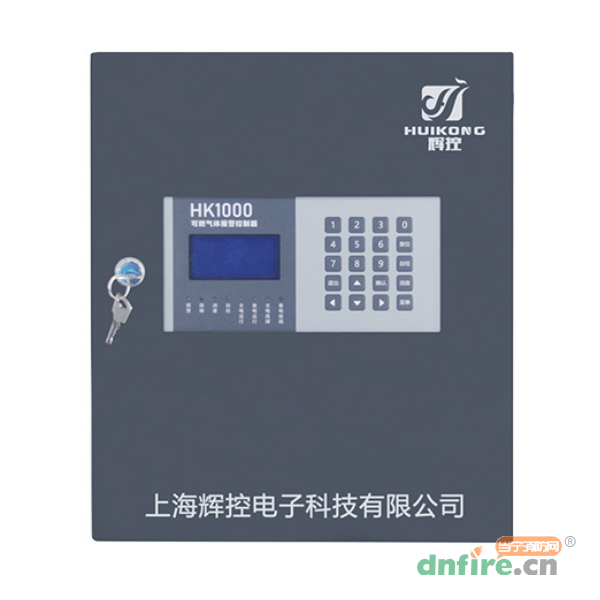

一、HK1000气体报警控制器概述

　　HK1000气体报警控制器可以连接多路可燃气体探测器，同时显示多路探测器所在区域的可燃气体浓度，当任何被保护区域可燃气体浓度超过设定的报警阀值时候，控制器可以发出相应的声光报警信号，并继续监视报警区域燃气浓度动态。

　　HK1000气体报警控制器依据中国国家标准GB16808-2008气体报警控制器设计。

二、HK1000气体报警控制器性能特点

　　高可靠现场通讯总线，强抗干扰设计，长达1500m的通信距离

　　双路RS485通讯接口，多种通信协议适配，满足多种远程监视需求

　　双报警阀值（低限报警和高限报警），实现分级控制

　　控制器设置有4个继电器，多种可选的启动条件组合，满足现场复杂的控制需求

　　可实现多路气体探测器的同时监视和控制

　　128*64点阵液晶指示器，中文显示，直观明了

　　实时显示各个区域的可燃气体浓度、报警和故障信息

三、HK1000气体报警控制器技术参数

配节探测器容量	总线回路连接10只气体探测器
声音报警	扬声器，两种声响（报警、故障），大于90dB
历史记录	内置存储器,可以记录1000条报警、故障或操作记录
报警级别	低警、高警
测量单位	可选%LEL, ppm, kppm, ppb,%VOL
显示分辨率	量程≥100时为1，10≤量程≤lOO时为0.1， 量程≤10时为0.01
精确度/重复度	1%F.S 误差≤2%FS
主电源	AC220V±20%,50Hz
备用电源	DC24V免维护铅酸电池，电池让梁根据配接探测器数量确定
功耗	单台壁挂机箱的最大容量为16路，最大功耗小于70W
输出	4路可编程继电器输出，触点容量10A@250VAC/10A@30VDC
通讯接口	2路RS485口可输出标准MODBUS RTU协议
壳体材料	钢板,表面烤漆
安装方式	壁挂式
尺寸	350mm×420mm×102mm
工作温度	-10℃~+50℃
贮存温度	-20℃~+70℃
相对湿度	0~95%RH（无凝露）

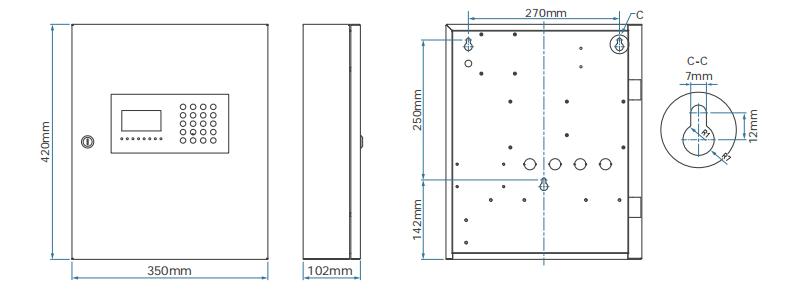

四、HK1000气体报警控制器外形尺寸

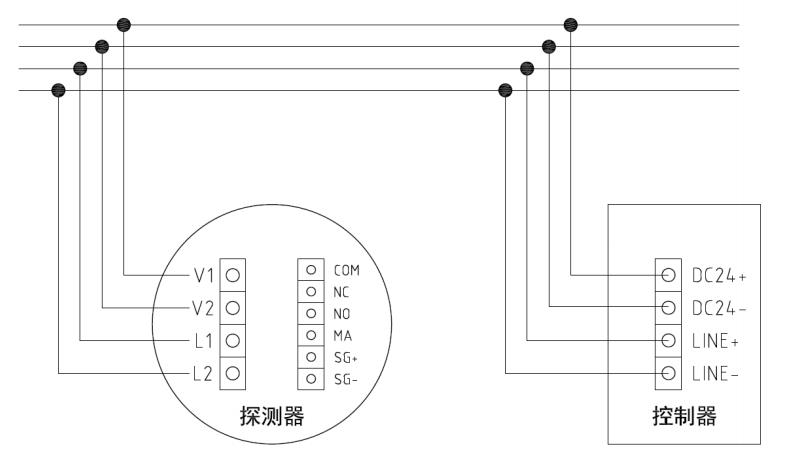

五、HK1000气体报警控制器接线图

　　DC24+、DC24：探测器24V 2A供电输出，此端子无绝缘要求。

　　LINE+、LINE：总线数据线，此端子无绝缘要求。

　　485_1+、485_1：RS485端口1，此端子无绝缘要求。

　　485_2+、485_2：RS485端口2，此端子无绝缘要求。

　　REL1-COM、REL1-NC、REL1-NO：继电器1（低报）的无源干接点输出，NO与COM为常开触点，NC与COM为常闭触点，当启动条件满足时，常开转常闭，常闭转常开。

　　REL 2-COM、REL 2-NC、REL 2-NO：继电器2（高报）的无源干接点输出，NO与COM为常开触点，NC与COM为常闭触点，当预设的启动条件满足时，常开转常闭，常闭转常开。

　　REL 3-COM、REL 3-NC、REL 3-NO：继电器3（故障）的无源干接点输出，NO与COM为常开触点，NC与COM为常闭触点，当预设的启动条件满足时，常开转常闭，常闭转常开。

　　REL 4-COM、REL 4-NC、REL 4-NO：继电器4（任意报警）的无源干接点输出，NO与COM为常开触点，NC与COM为常闭触点，当预设的启动条件满足时，常开转常闭，常闭转常开。
