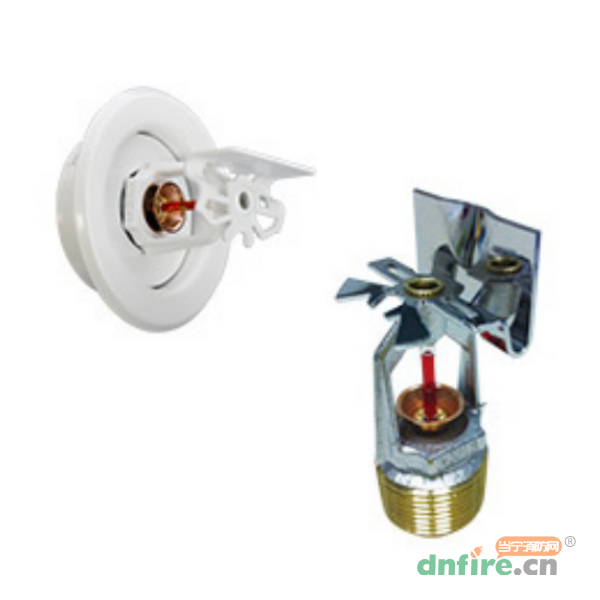

一、EC-HSW系列 K=115快速/标准响应大覆盖面水平边墙型洒水喷头概述

　　EC-HSW系列、K=115大覆盖面水平边墙喷头是大覆盖、装饰性洒水喷头，喷头玻璃泡直径3mm，用于轻危及中危I场合，如教堂、饭店的座位区、旅馆、教育设施、办公室等采用水力计算法设计的自动喷水灭火系统。其最大覆盖范围达4.9m×7.3m，该喷头安装在平屋顶下方的墙上或梁侧。当从美观或建筑结构角度考虑，不希望管道横穿屋顶时，通常用水平边墙型喷头替代下垂或直立型喷头。

　　EC-HSW系列、3mm玻璃泡喷头的快速响应热敏性可以对表B或表C所列的各种大覆盖面提供快速响应的扩大覆盖(QREC)喷洒。

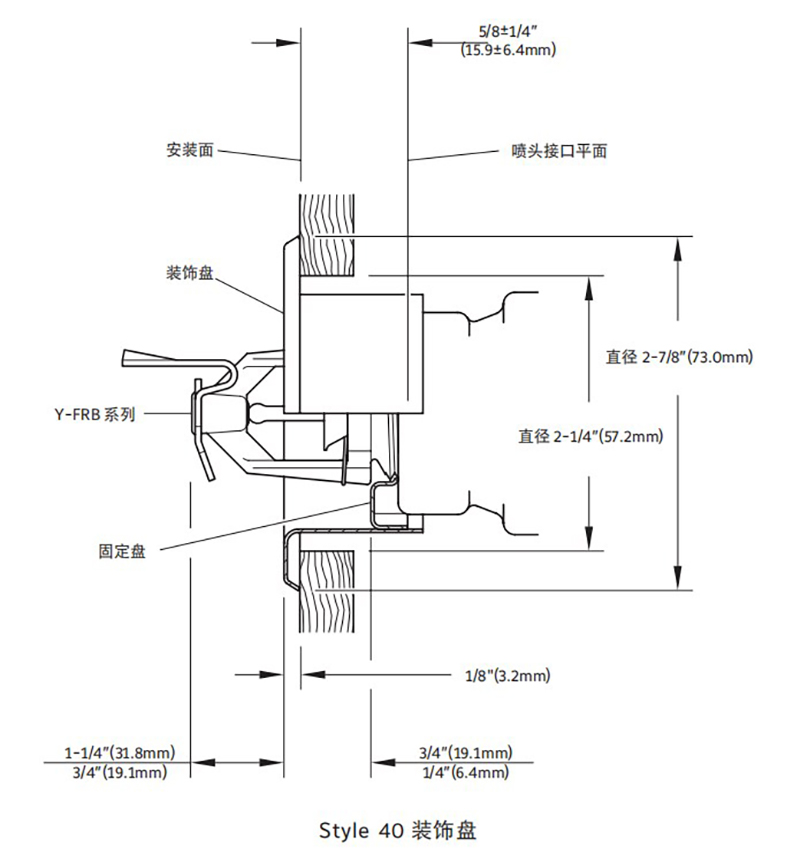

　　嵌入式安装的EC-HSW系列大覆盖水平边墙喷头既可采用两件装、标号为40(3/4”NPT DN20)的嵌入式装饰盘，嵌入式装饰盘的嵌入调节量为12.7mm。嵌入式装饰盘的调节量可以降低连接喷头短管的切割精度要求。

　　暴露于腐蚀环境中的铜合金喷头可采用防腐涂层对其进行保护，延长喷头使用寿命。尽管带防腐层的喷头已通过机构所作的标准腐蚀试验，但试验并不包括所有腐蚀性环境。因而建议向最终用户咨询，该防腐层是否适用于特定的腐蚀性环境。应考虑环境温度、化学物质浓度、气体/化学物质流速的影响，至少应考虑化学物质对暴露于其中的喷头的腐蚀特性。

　　嵌入式安装的下垂喷头只能使用标号为40的嵌入式装饰盘。

　　动作：玻璃泡内液体受热膨胀。当达到公称动作温度时，玻璃泡爆裂，喷头动作洒水。

二、EC-HSW系列 K=115快速/标准响应大覆盖面水平边墙型洒水喷头技术参数

型号	TY4332
安装方式	水平边墙型
喷头螺纹、口径	BSP DN20
流量特性系数 K	115
外观	聚酯白、镀铬
嵌入式装饰盘型号	Style 40
玻璃球直径	5mm
认证	VC(GB)、FM、UL
最大工作压力	12bar
安装专用工具	W-TYPE 6 和 W-TYPE 7
GB型号	EC-ZSTBS115-68℃ WQ3, EC-ZSTBS115-68℃ CQ3

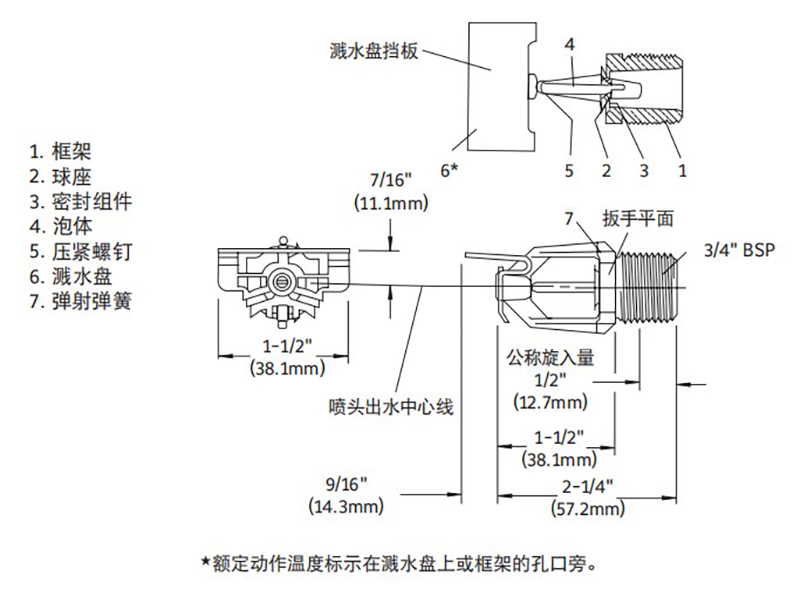

三、EC-HSW系列 K=115快速/标准响应大覆盖面水平边墙型洒水喷头结构示意图
