一、S2000系列防爆齐纳安全栅概述

　　S2000系列防爆齐纳安全栅能与各种现场的一次仪表组成本质安全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石化、炼油、冶金、医药、船舶等领域。可限制危险能量进入具爆炸性危险气体环境的可靠设备。

二、S2000系列防爆齐纳安全栅结构与外形尺寸

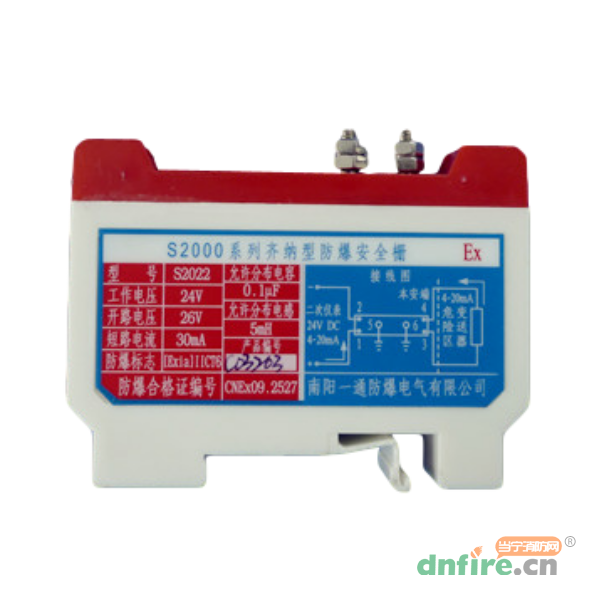

　　S2000系列齐纳安全栅外壳由阻燃防弧塑料压制成型，整个安全栅电路以阻燃环氧树脂封装在壳体内，各端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.4中的有关规定。外形尺寸：宽×高×厚＝85×64×16（mm）。

三、S2000系列防爆齐纳安全栅

型号	工作电压	端电阻	防爆标志	防爆参数 Uo(v)Io(mA)Po(Mw)
S2003	24V	180Ω	Ex(ia)IIBT6	28V 175mA UoIo/4
S2004	24V	310Ω	Ex(ia)IIBT6	26V 97 mA UoIo/4
S2005	18V	170Ω	Ex(ia)IIBT6	21V 140mA UoIo/4
S2006	12V	130Ω	Ex(ia)IIBT6	14V 125mA UoIo/4
S2007	9V	90Ω	Ex(ia)IIBT6	11V 145mA UoIo/4
S2008	0.6V	35Ω	Ex(ia)IIBT6	4V 175mA UoIo/4
S2009	5V	40Ω	Ex(ia)IIBT6	7.5V 265mA UoIo/4
S2014	24V	600Ω	Ex(ia)IIBT6	27V 50mA UoIo
S2015	18V	310Ω	Ex(ia)IIBT6	22V 77mA UoIo
S2016	12V	110Ω	Ex(ia)IIBT6	15V 160mA UoIo
S2017	9V	160Ω	Ex(ia)IIBT6	12V 85mA UoIo
S2022	24V(1-5)20mA(1-3) 9V(2-5)(1.4W+10Ω)(2-4)	125Ω	Ex(ia)IIBT6	26V 30mA UoIo/4

　（1）工作电压允许上浮10%。下浮不限。

　（2）Um＝250V AC/DC。

　（3）对地漏电流小于等于5微安。

　（4）Co、Lo值可按最小点燃曲线查得，组成本安防爆系统时，须另行确定。

　典型用途：

　　S2003：开关、变送器、继电器。

　　S2004：报警器、开关、变送器。

　　S2005、S2006、S2007：热电偶、热电阻。

　　S2008：信号传输。

　　S2009：电源、信号。

　　S2014、S2015、S2016、S2017：交直流供电、信号。

　　S2022：电气阀门、电气转换器。4~20mA温度、压力、液位、物位变送器。

四、S2000系列防爆齐纳安全栅与一次仪表的配套要求

　　1.安全栅应安装在非危险区；

　　2.导流条和机壳绝缘，各导流条之间要用线芯截面积4mm2以上的铜导线或电缆线相互连接；

　　3.使用前请认真核对安全栅的型号、极性和工作电压；

　　4.禁止用兆欧表直接测量安全栅端子之间的绝缘。检查系统线路时，必须断开全部安全栅的接线；

　　5.安全栅的本安端和非本安端的接线不允许接错；

　　6.一旦安全栅损坏，用户不得自已修复，应及时更换；

　　7.本安防爆系统的基本组合条件为：

　　Uo小于等于Ui；Io小于等于Ii；Co大于等于Cp+Ci；Lo大于等于Lp+Li

　　其中：Uo为最高输出电压;Io为最大输出电流;Co为最大负载电容;Lo为最大负载电感;

　　Ui为一次仪表允许的最高输入电压;Ii为一次仪表允许的最大输入电流;Ci为一次仪表的最大内部等效电容;Li为一次仪表的最大内部等效电感;Cp为连接导线（或电缆）允许的最大分布电容;Lp为连接导线（或电缆）允许的最大分布电感。

五、S2000系列防爆齐纳安全栅安装与接地

　　1.安装方式有两种；

　　2.DIN标准导轨（35mm）安装，直接将安全栅卡接到DIN导轨上；

　　3.导流条安装：在宽20mm的铜排上，横向钻两个间距11.5mm、孔径为Φ4.5mm的安装孔，将安全栅两接地螺栓插入拧紧，并将铜排可靠接地；

　　4.接线端子序号：非本安端子为1、2；本安端子为3、4。

六、S2000系列防爆齐纳安全栅其它事项

　　1.安全栅出厂时配有：产品合格证、使用说明书；

　　2.用户定货时应注明安全栅型号、工作电压、漏电流。

　　3.如有特殊要求，可特殊定做。
