海湾8303模块常见接线方式汇总!

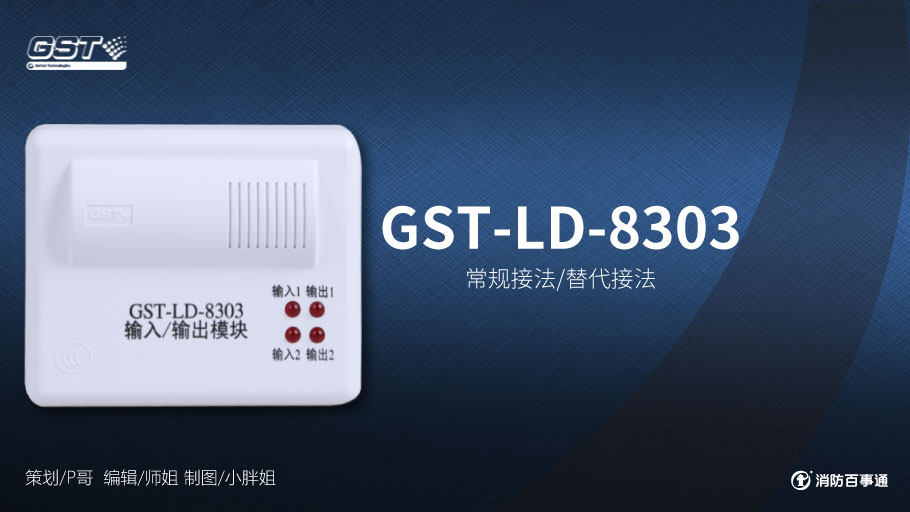

海湾GST-LD-8303输入/输出模块接线

海湾GST-LD-8303输入/输出模块接线

海湾GST-LD-8303输入/输出模块接线

海湾GST-LD-8303输入/输出模块接线

  1、模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7KΩ的终端电阻。

  2、模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7KΩ的终端电阻。

海湾GST-LD-8303输入/输出模块接线

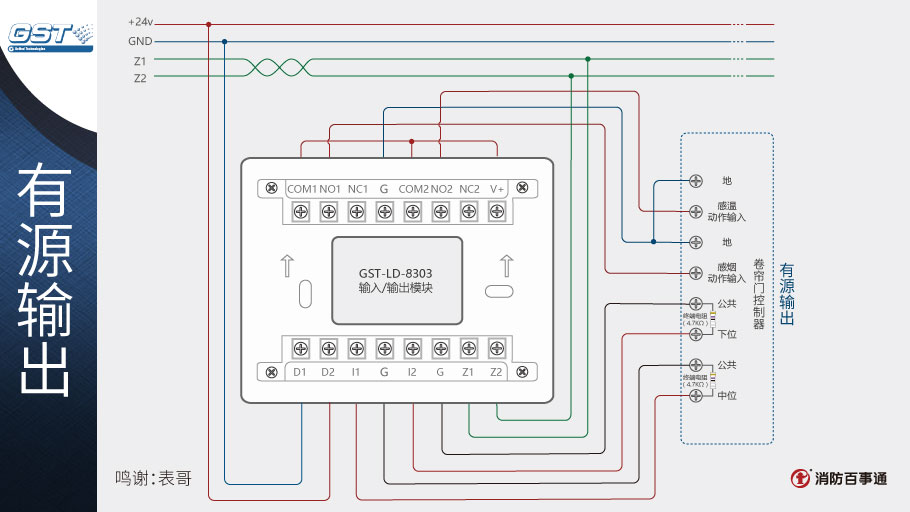

  1、8303模块可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。

  2、用于防火卷帘门的位置控制时,既能控制其从上位到中位、从中位到下位,同时也能确认是处于上、中、下的哪一位。

  3、GST-LD-8303模块也可以作为两个独立的GST-LD-8301输入/输出模块使用。

海湾GST-LD-8303输入/输出模块接线

海湾GST-LD-8303输入/输出模块接线

  GST-LD-8302A双动作切换模块是一种专门设计用于与GST-LD-8303输入/输出模块链接,实现控制器与被控设备之间作交流直流隔离及启动、停动双动作控制。

海湾GST-LD-8303输入/输出模块接线

海湾GST-LD-8303输入/输出模块接线

  1、信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm²。

  2、电源线D1、D2采用耐火BV线,截面积≥1.5mm²。

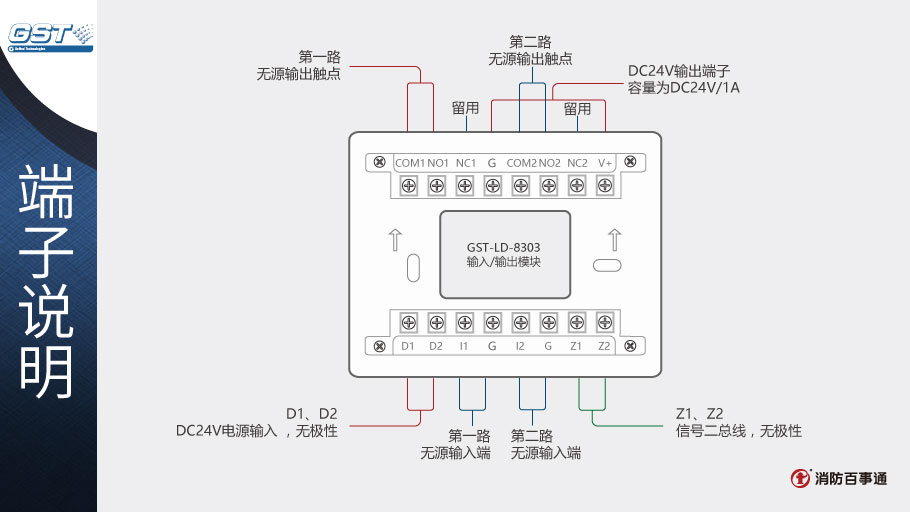

  3、I1、I2、V+、G、COM1、NO1、COM2、NO2采用阻燃RV线,截面积≥1.0mm²。

  4、布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。

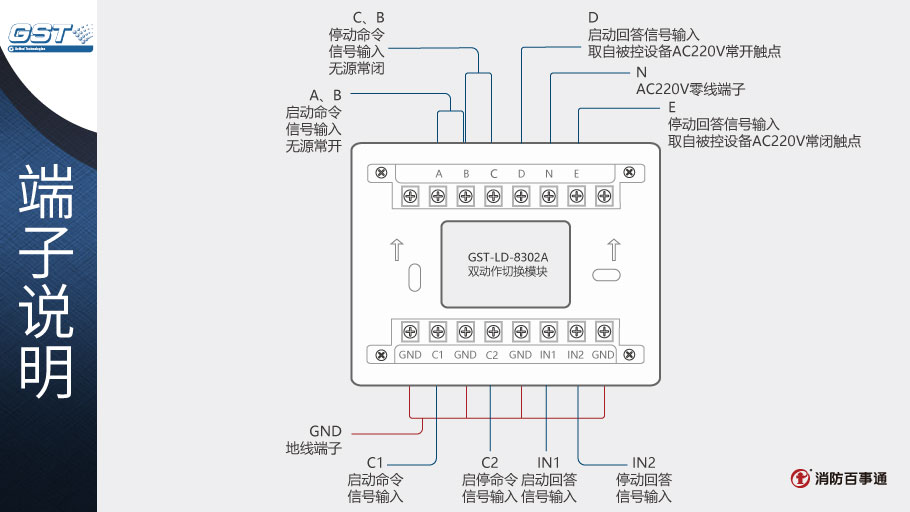

GST-LD-8302A端子说明

  GST-LD-8302A双切换模块各端子外接线均采用阻燃RV线,导线截面积≥1.5mm²。
