一、GST-LD-8303概述：

　　GST-LD-8303输入/输出模块（以下简称模块），主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。用于防火卷帘门的位置控制时，既能控制其从上位到中位、从中位到下位，同时也能确认是处于上、中、下的哪一位。

二、GST-LD-8303特点：

　　GST-LD-8303输入/输出模块具有两个编码地址，两个编码地址连续，最大编码为242，可接收来自控制器的二次不同动作的命令，具有二次不同控制输出和确认二个不同输入回答信号的功能。此模块所需输入信号为常开开关信号，一旦开关信号动作，GST-LD-8303将此开关信号通过联动总线送入控制器，联动控制器产生报警并显示出动作设备的地址号。当模块本身出现故障时，控制器也将产生报警并将模块编号显示出来。本模块具有两对常开、常闭触点及两组有源输出，输入、输出具有检线功能。

三、GST-LD-8303技术特性：

　　（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流：
总线电流≤1mA
电源电流≤6mA
（3）动作电流：
总线电流≤4mA
电源电流≤35mA
（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接
（5）输出容量：DC24V/1A（两组输出最大容量之和为DC24V/1A）
（6）输出控制方式：脉冲、电平（继电器常开/常闭无源触点输出，脉冲启动时继电器吸合时间为10s）
（7）出厂设置：两路常开检线方式
（8）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（9）外壳防护等级：IP30
（10）外形尺寸：
110mm×86mm×43mm（带底壳）

四、GST-LD-8303结构特征与工作原理：

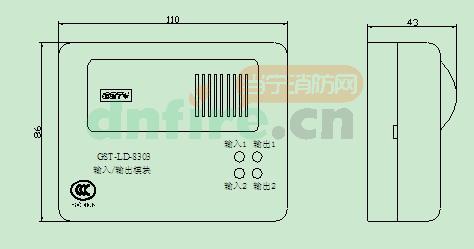

1.模块外形示意图如下图所示。

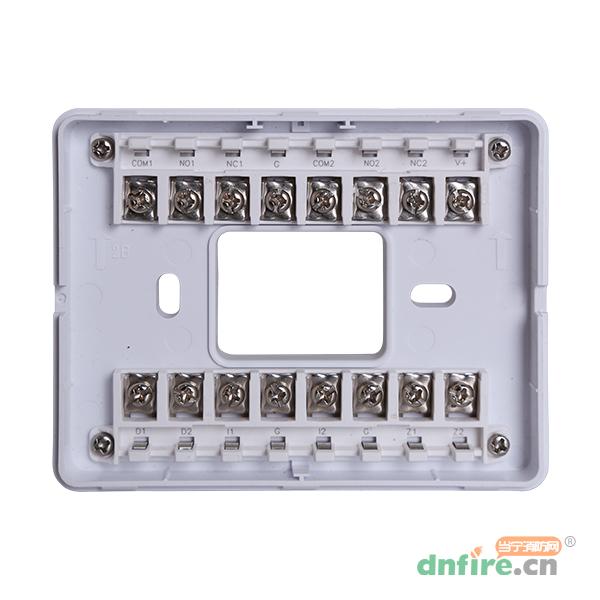

模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图2- 54：

其中：
Z1、Z2：接火灾报警控制器信号二总线，无极性
D1、D2：DC24V电源输入端子，无极性
I1、G：第一路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
I2、G：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
S1+、S1-：第一路有源输出端子
S2+、S2-：第二路有源输出端子
布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2 ；I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV线，截面积≥1.0mm2。

2.工作原理
模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块占用两个编码地址，第二个地址号为第一个地址号加1。每个地址可单独接收火灾报警控制器的启动命令，吸合对应输出继电器，并点亮对应的动作指示灯。每个地址对应一个输入，接收到设备传来的回答信号后，将反馈信息以相应的地址传到火灾报警控制器。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GST-LD-8303
[名称]	输入/输出模块
[工作电压]	DC24V
[工作电流]	总线监视电流≤1mA 电源监视电流≤6mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	110mm×86mm×43mm(带底壳)
[重量]	190g(带底壳)
[使用类别]	通用
[输出数量]	双输入输出模块
[别名]	8303输入输出模块
