压差测控系统，又叫压差控制系统、余压监控系统等。压差测控系统主要由压差测控器（也叫压差控制器、余压探测器等）、气压采集管、风阀控制箱、带电动执行器的旁通阀（也叫电动对开多叶调节阀）及气管末端面板（可选）组成。

　　压差测控系统主要用于辅助正压送风系统对高层建筑防烟楼梯间/走道、前室（或合用前室）/走道进行余压值监测与控制。余压监控系统的整个目的就是保持楼梯间和前室的余压值维持在国家标准范围内，阻挡有害烟气进入的同时，确保防火门的正常开启，保证生命通道的畅通。

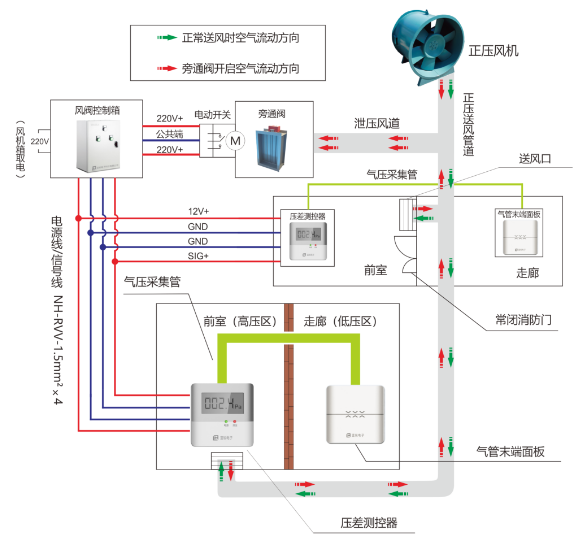

　　压差测控系统工作原理如下图：

压差测控系统工作原理

参考国家《建筑防烟排烟系统技术标准》(GB51251—2017)对余压值要求：

　　3.4.4机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布，余压值应符合下列要求：

　　1.前室、封闭避难层(间)与走道之间的压差应为25Pa~30Pa；

　　2.楼梯间与走道之间的压差应为40Pa~50Pa；

　　3.当系统余压值超过最大允许压力差时应采取泄压措施。最大允许压力差应由本规范第3.4.9条计算确定。

压差测控系统工作原理：

　　系统启动--当发生火灾时，感烟火灾探测器会第一时间通知火灾自动报警系统，监控系统根据报警数据打开相应楼层的送风口，开启正压风机同时启动压差测控系统，压差测控器开始工作。

　　加压--正压送风系统启动后，正压风机将会按照上图中绿色箭头方向，将空气送入相应楼梯间、前室/合用前室，导致相应空间压力增大。

　　测压--压差测控器通过内置气压采集孔及安装于顶部（或背部）气压采集管，检测楼梯间（高压区）与走道（低压区）或前室（高压区）与走道（低压区）之间的压力差。

　　开启(泄压)--当压差达到压差测控器设定的动作（泄压）范围（楼梯间50Pa，前室30Pa）时，压差测控器将通过风阀控制箱开启旁通阀开始泄压。正压风机的绝大部分风量将由旁通阀处导出，空气将按照上图中红色箭头方向进行流动，而楼梯间、前室/合用前室的空气也将由送风管道或其它缝隙中流出，导致相应空间内压力降低。

　　复位(加压)--当压差降至压差测控器设定的复位范围（楼梯间40Pa，前室25Pa）时，系统将关闭旁通阀，正压送风系统也将恢复正常送风方向对相应空间进行加压。
