泰和安TX3212输入输出模块接线图

泰和安TX3212输入输出模块接线方式有以下4种:

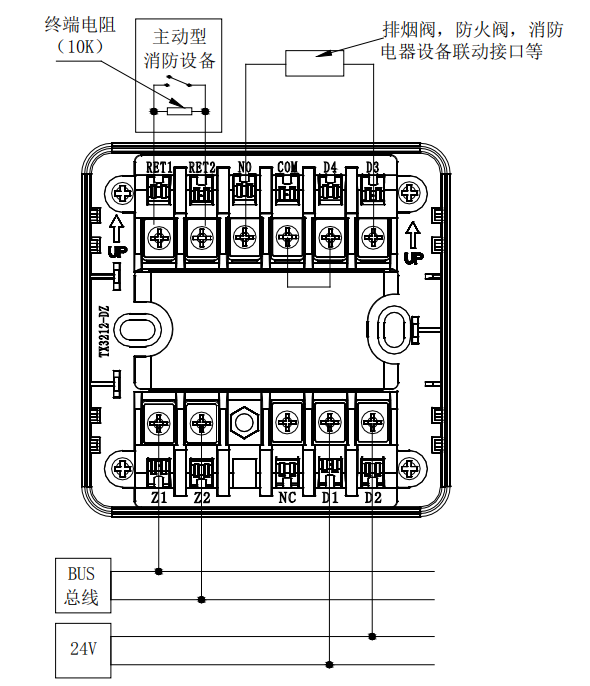

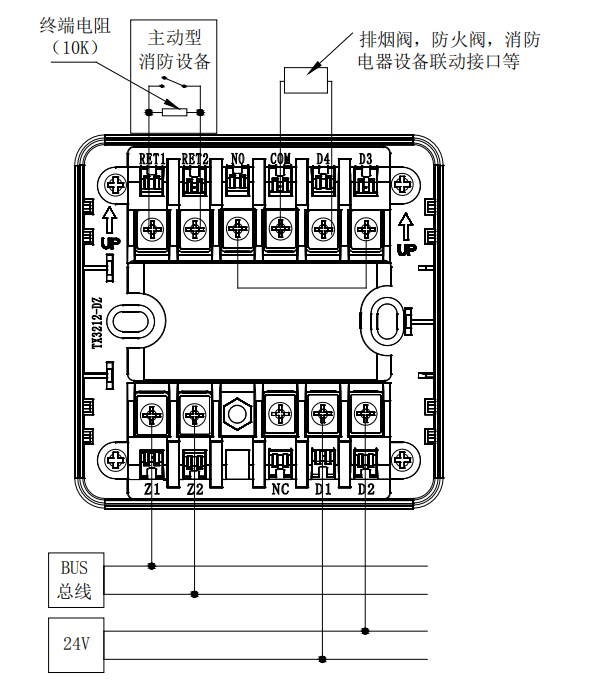

辅助电源输出接四线制低压小功率消防设备,其接线方式如图1、图2所示;

泰和安TX3212输入输出模块接线图

图1

泰和安TX3212输入输出模块接线图

图2

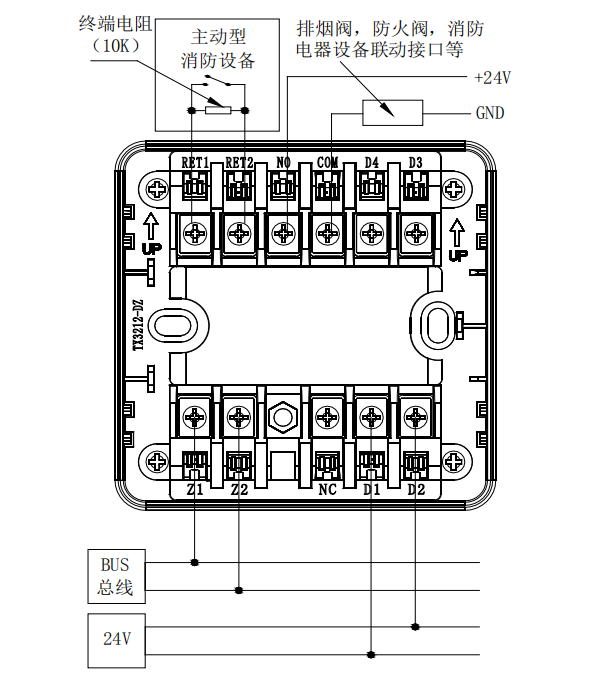

无源输出接四线制低压小功率消防设备,其接线方式如图3所示;

泰和安TX3212输入输出模块接线图

图3

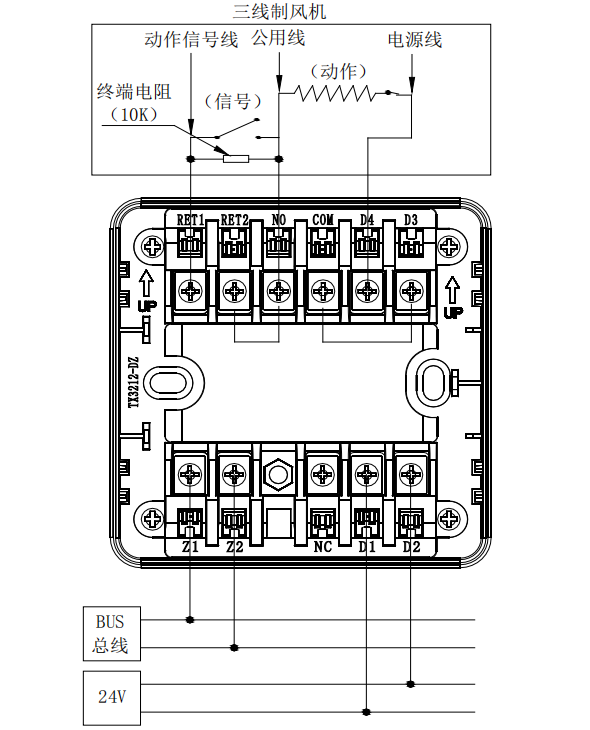

辅助电源输出接三线制低压小功率消防设备,其接线方式如图4所示。

泰和安TX3212输入输出模块接线图

图4

特别警示:

 1.当控制高压大功率设备,需要加中间继电器,间接控制高压大功率设备。

 2.由模块直接控制的低压小功率设备应满足如下条件:

  工作电压范围:18~30V(推荐采用24V)

  工作电流:≤2.0A

TX3212模块接线端子说明:

  Z1、Z2:总线信号输入,无极性;

  D1、D2:24V电源输入;

  COM、NO:常开触点输出,触点容量30V/2.0A;

  RET1、RET2:监视信号输入,无源接点;

  D3、D4:辅助电源输出(≤500mA),D3为负极,D4为正极;

  NC:预留功能端子。
