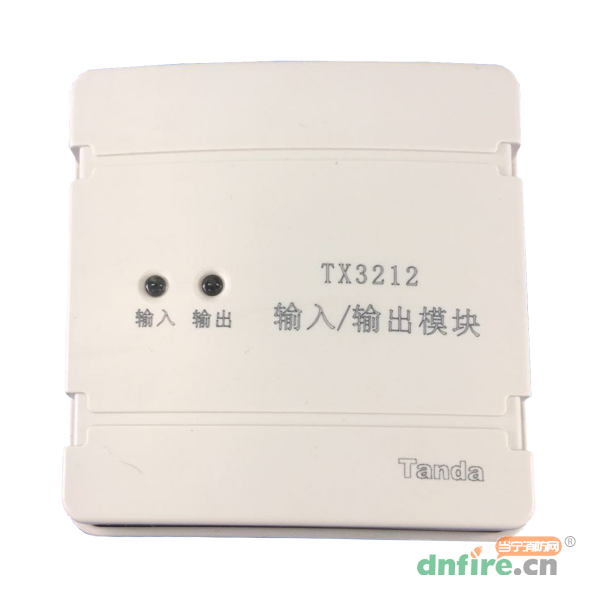

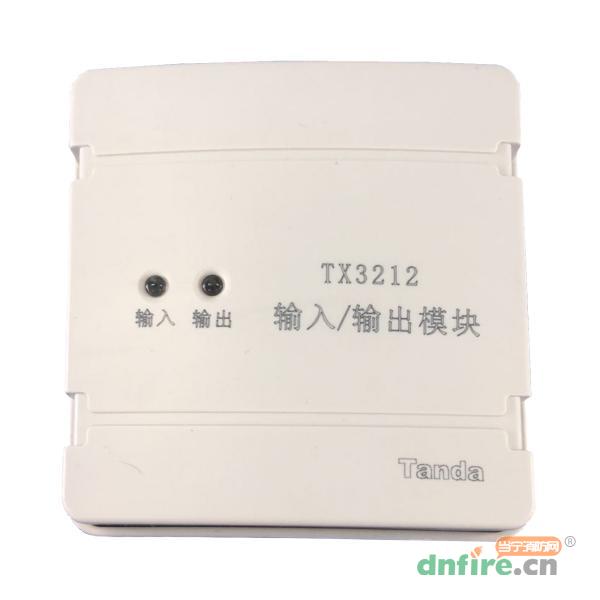

一、TX3212输入输出模块概述
TX3212输入/输出模块（以下简称模块）符合国家标准GB16806-2006《消防联动控制系统》。本模块用于控制具有动作信号输出的被动型消防设备（如：排烟口、送风口、防火阀等），负责将火灾报警控制器的联动指令传送给受控设备，再将受控设备的动作反馈信号传送回火灾报警控制器。
本模块外形美观，采用插拔式结构，方便施工安装；采用专用集成芯片，具有强大的分析判断能力，可对所连接受控设备的控制线（断路状态、短路状态）、反馈线（断路状态、短路状态）进行检测，并通过指示灯给出状态指示。
注意：在输入线的末端（远离模块端）必须并联一个10KΩ的终端电阻，否则控制器将报该模块的“反馈线故障”。由于输出线接有受控设备作为负载，故无须配接终端电阻；不可断开受控设备做试验，否则控制器将报该模块的“输出线故障”。
二、TX3212输入输出模块特点
二总线，无极性；
采用专用集成芯片；
总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响；
输入可设置为常开检线或常闭检线模式；
输出为无源/有源触点输出；
软硬件多级滤波，提高抗干扰能力；
插拔式结构设计，正面拆装，工程使用方便。
三、TX3212输入输出模块参数
| 型号 |
TX3212 |
| 名称 |
输入输出模块 |
| 品牌 |
泰和安 |
| 工作电压 |
15~28V(脉冲）、DC20~28V |
| 总线监视电流 |
≤0.5mA |
| 总线报警电流 |
≤2.0mA |
| 电源监视电流 |
≤3.5mA |
| 电源报警电流 |
≤20mA |
| 编码方式 |
电子编码 |

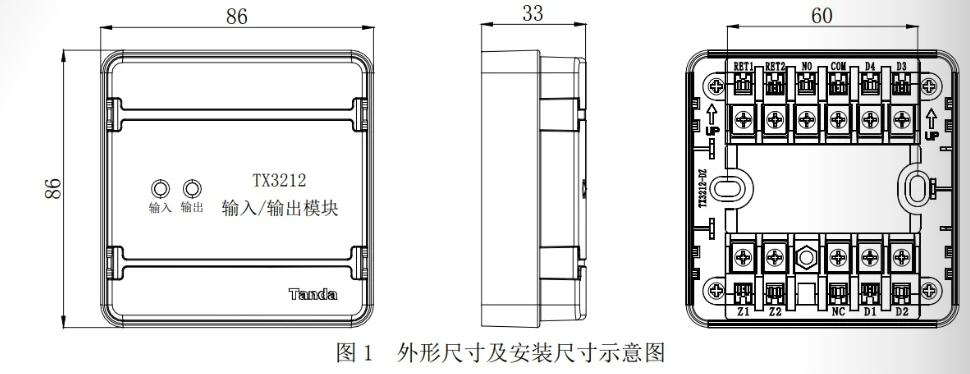

四、TX3212输入输出模块外形尺寸图
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
能接非消防强切吗？可以的话怎么接的
答管理员：
切非消防电源，是需要有源24V信号的吗？是的话，就产品页面中的接线图就可以。
2022-06-09 12:24:09
问匿名用户评论等级：
TX3212怎么接广播？
答管理员：
泰和安广播模块是输出模块，如TX3214、TX3210等型号。产品页面上有接线图的
2022-06-08 10:00:13
问匿名用户评论等级：
TX3212是否可以接防火卷帘门？
答管理员：
可以的。
2022-05-28 07:41:59
问匿名用户评论等级：
TX3212接风机模块可否
答管理员：
可以联动控制风机的。
2021-10-09 13:28:33
问匿名用户评论等级：
NO和D3是短接起来了吗，黑白图看不清
答管理员：
是的，图中是短接起来的
2021-01-19 21:12:43
