一、问题描述及原因分析

1．问题描述

1）雨淋报警阀或预作用报警阀的电磁阀入口处未安装过滤器，水中杂质会影响电磁阀的启闭；

2）与其它报警阀并联安装的雨淋报警阀或预作用报警阀，其控制腔进水管路入口未安装止回阀，当报警阀入口水压产生波动时，可能引起其他雨淋报警阀或预作用报警阀的误动作；

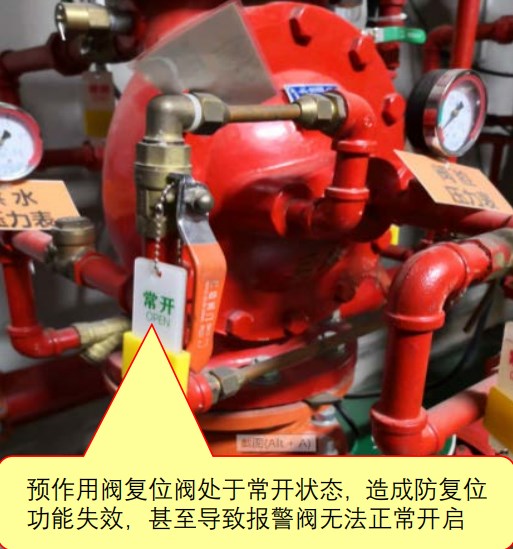

3）雨淋报警阀或预作用报警阀组的复位阀，在系统正常运行时设在常开状态，造成报警阀复位功能失效，甚至还会导致报警阀无法正常开启，无法供水灭火；【图示1】

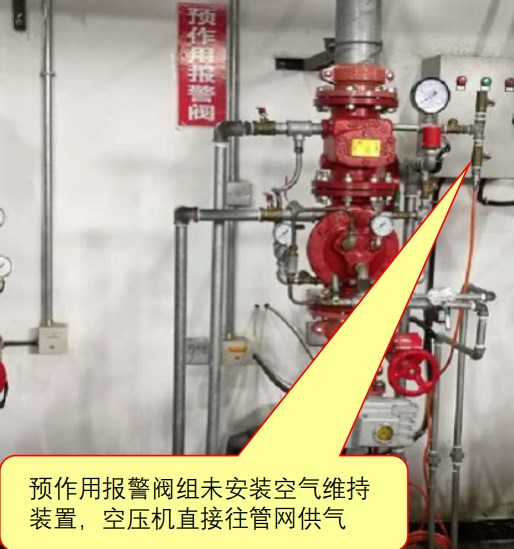

4）预作用报警阀组未安装空气维持装置。【图示2】

图示1

图示2

2．原因分析

1）设计人员对雨淋报警阀或预作用报警阀组不够了解，因此，设计图纸存在缺陷；

2）施工技术人员在安装前未进行技术交底，施工人员经验不足又未按设计图纸或规范要求进行安装；

3）消防设施操作和检查人员对雨淋报警阀或预作用报警阀组动作原理不熟悉。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第6.2.5条。【图示3】

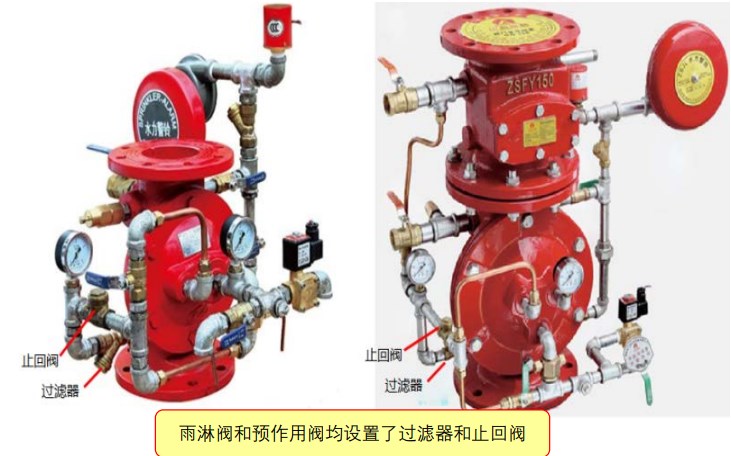

2．正确做法

图示3

三、应对措施及防治指南

1．雨淋报警阀组的电磁阀，其入口应设过滤器；

2．并联设置雨淋报警阀组的雨淋系统，其雨淋报警阀控制腔的入口应设止回阀；

3．雨淋报警阀或预作用报警阀组的复位阀，在系统正常运行时应设在常闭状态，确保报警阀在供水灭火后的复位功能；

4．预作用报警阀组应按规范要求设置空气维持装置，以保证预作用系统能够正常运行。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

第6.2.5条 雨淋报警阀组的电磁阀，其入口应设过滤器。并联设置雨淋报警阀组的雨淋系统，其雨淋报警阀控制腔的入口应设止回阀。
