一、ZSFM(G-1.6MPa沟槽式)隔膜式雨淋报警阀概述

　　雨淋报警阀是一种通过电动、机械或其他方式进行开启，使水能够自动单方面流入喷水系统同时进行报警的单向阀。

　　雨淋报警阀和开式洒水喷头组成雨淋系统，通常安装在发生火灾时火势发展迅猛、蔓延迅速的场所；雨淋报警阀还适用于水喷雾系统、水幕系统等。发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，供水灭火。

　　产品执行标准：GB5135.5《自动喷水灭火系统第5部分：雨淋报警阀》

　　系统设计：请参照GB50084《自动喷水灭火系统设计规范》

　　施工设计：请参照GB50261《自动喷水灭火系统施工及验收规范》

二、ZSFM(G-1.6MPa沟槽式)隔膜式雨淋报警阀工作原理

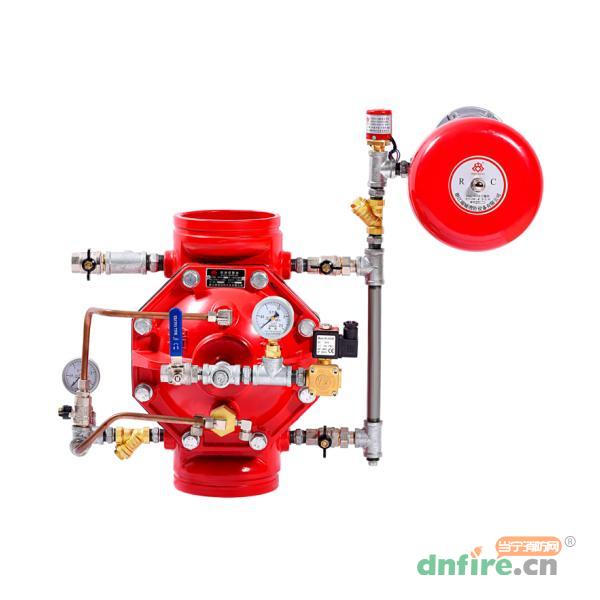

　　雨淋报警阀由阀体、阀瓣组件、控制腔、防复位锁止机构、报警隔离球阀、报警试验球阀、水力警铃、压力开关、压力表、电磁阀、滴水阀、排水球阀及管路附件等组成。

　　雨淋报警阀供水侧和控制腔通过管路相连，伺应状态时长期充满压力水，当保护区域内发生火情时，火灾自动报警系统或传动管上的洒水喷头探测到火情，自动控制（火灾自动报警系统联动开启电磁阀泄压，传动管由洒水喷头动作泄压）使控制腔内压力迅速降低，大于节流孔板调节极限，供水侧与控制腔内压力形成压差，阀瓣组件瞬间开启，防复位锁止机构动作防止阀瓣组件关闭，供水侧的水流入系统侧给喷淋管网上的洒水喷头供水灭火，其中少部分的水流向水力警铃及压力开关，水力警铃发出连续的报警声，压力开关动作将信号反馈至消防控制中心，同时启动供水泵持续给水，消防控制中心联动控制声、光报警，以达到自动喷水灭火和报警的目的。

三、ZSFM(G-1.6MPa沟槽式)隔膜式雨淋报警阀技术参数

规格型号	公称通径
ZSFM 100(G-1.6MPa沟槽式)	DN100
ZSFM 150(G-1.6MPa沟槽式)	DN150
ZSFM 200(G-1.6MPa沟槽式)	DN200
ZSFM 250(G-1.6MPa沟槽式)	DN250
额定工作压力	1.6MPa
密封试验压力	3.2MPa
连接方式	卡箍（沟槽）连接
结构形式	隔膜式
最小工作压力	0.25MPa
工作环境温度	4℃～70℃
电磁阀工作电源	DC24V  0.5A
