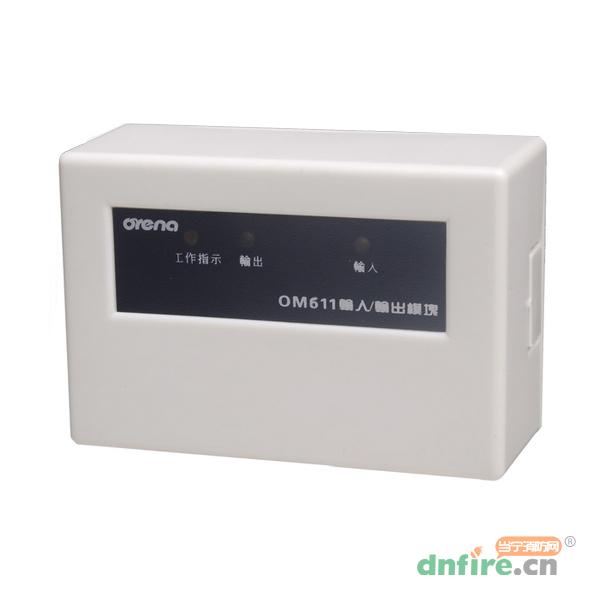

一、OM611输入/输出模块产品概述

　　OM611输入/输出模块采用先进的MCU微处理器及先进的贴片生产技术和二线制无极性输入方式，与奥瑞那公司的OZH4800、OZH280、OZH200、OZH100等火灾报警控制器配接使用。接受控制器经过编程或手动发出的控制指令，向现场联动设备输出启动信号。自动检测输入输出端断线故障。

　　OM611输入/输出模块占有一个地址，拥有一组输出和一组输入，用以启动现场联动设备如送风机、排风机、送风口、排烟口、防火阀等。同时接受联动设备动作后的反馈信号，并将启动和反馈后的信号通过总线传给火灾报警控制器，同时点亮红色指示灯。

二、OM611输入/输出模块技术参数

产品型号	OM611
工作电压	DC24V
监视电流	＜400uA
电源电压：	DC24V
电源电流	＜1mA
反馈电流	＜3mA
触点容量	DC24V，1A
线制	四线制，总线（无极性），电源线（24V+，24V-）
温度	-10℃～＋50℃
湿度	≤95％（40±2℃）
继电器消耗电流	＜25mA
编码范围	1～192
终端电阻(输入端)	10K/0.25W
终端电阻(输出端)	2K/0.25W
外形尺寸	96mm×65mm×37mm(长×宽×厚）
适用底座	OMDZ51-511

三、OM611输入/输出模块功能特性

　　1、内置高性能微处理器，内含Flash存储器，功能强大，性能可靠。

　　2、与控制器双向分布智能，对接收的信息进行分析判断，避免误报，保证了报警的准确性。

　　3、采用控制器编址和地址编码器编址两种编址方式。

　　4、自动检测输入、输出端设备断线故障。

　　5、拥有一组输出和一组输入。

　　6、具有过流保护功能，可监测其供电电压，并可在控制器上显示出来，方便工程调试。

　　7、先进的SMT贴片工艺、可靠的屏蔽措施，对电磁环境恶劣场所有很强的抗干扰能力。

　　8、特殊三防处理，防霉防潮防腐蚀，抗潮湿性能强。

　　9、按照新标准《GB16806－2006消防联动控制系统》设计。

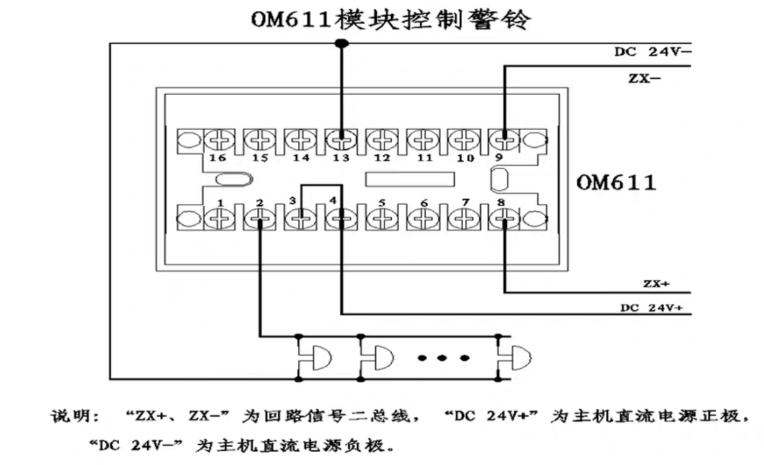

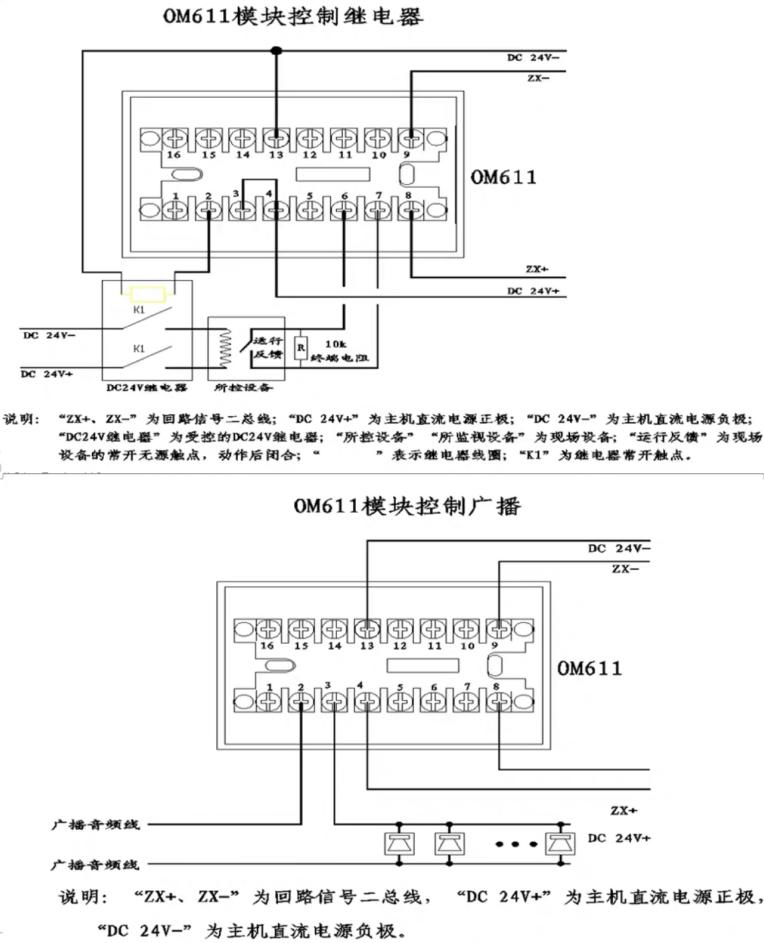

四、OM611输入/输出模块接线图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	奥瑞那
[型号]	OM611
[名称]	输入/输出模块
[工作电压]	DC24V
[环境温度]	-10℃～＋50℃
[环境湿度]	≤95％（40±2℃）
[尺寸]	96mm×65mm×37mm(长×宽×厚）
