青鸟JBF5146A输入输出模块接线图

青鸟JBF5146A输入输出模块接线图

青鸟消防JBF5146A输入/输出模块是一款可实现持续输出方式的控制模块。在使用过程中消防联动控制器发出命令,通过输入/输出模块启动或停止与该模块连接的外部设备,同时监测外部设备工作状态。

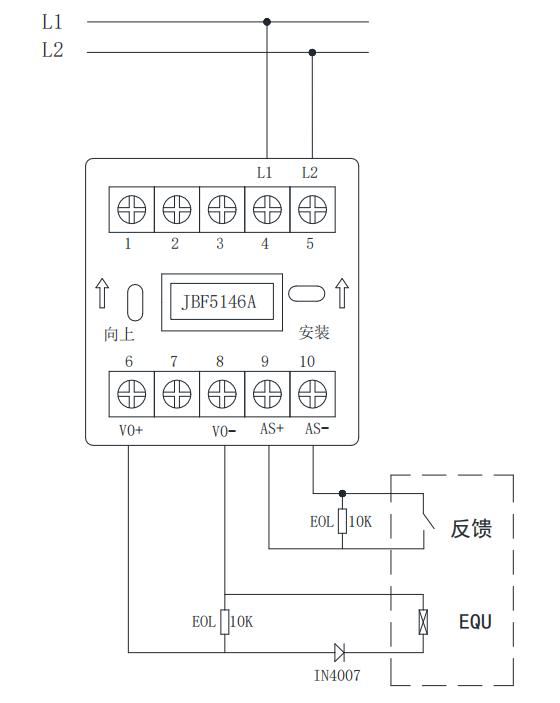

JBF5146A输入输出模块接线图:

JBF5146A输入/输出模块接线图

  L1(端子4)、L2(端子5):接回路总线,无极性;

  AS+(端子9)、AS-(端子10):接应答(无源触点),必须并联10KΩ终端电阻。

  VO+(端子6)、VO-(端子8):接被控设备,模块启动后VO+(端子6)和VO-(端子8)输出最大能量:脉冲输出DC24V/60mA/120s,然后持续输出DC12V/16mA/4h,见上图。

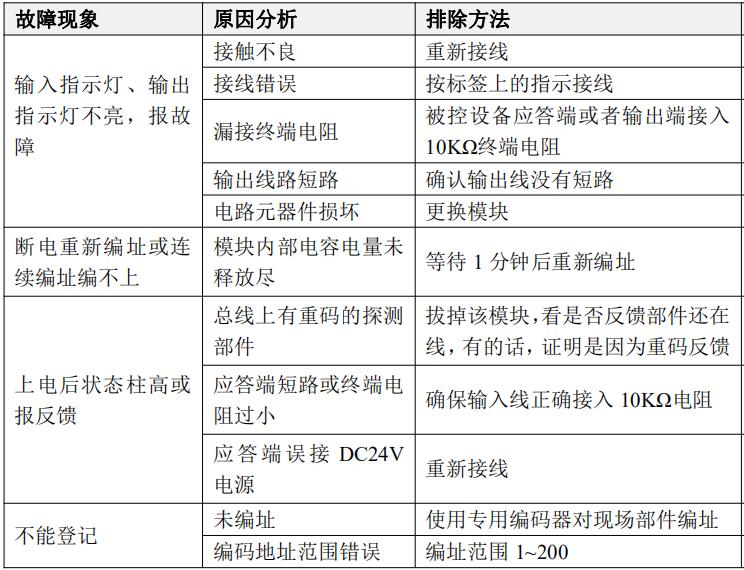

附JBF5146A输入输出模块常见故障分析:

JBF5146A输入输出模块常见故障分析
