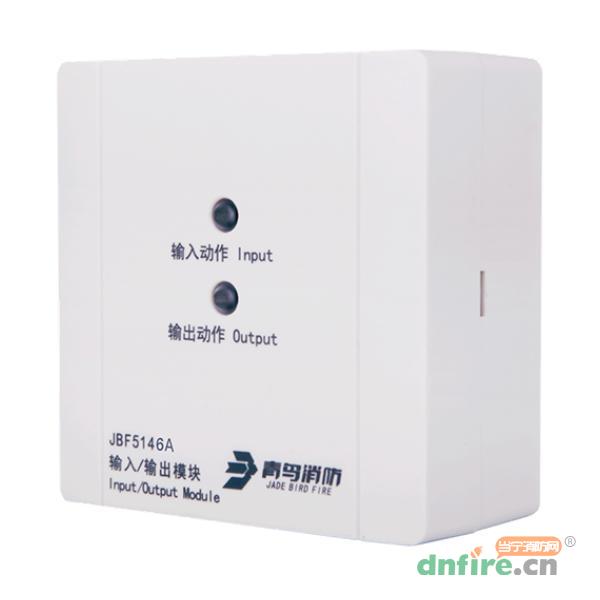

一、JBF5146A输入/输出模块概述
JBF5146A输入/输出模块是青鸟消防股份有限公司开发的可实现持续输出方式的控制模块。该模块主要用于消防联动设备的控制，并可接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。在使用过程中消防联动控制器发出命令，通过输入/输出模块启动或停止与该模块连接的外部设备，同时监测外部设备工作状态。
可配套JBF-11SF系列控制器、JBF50系列小点数控制器和JBF50系列气体灭火控制器等使用。
二、JBF5146A输入/输出模块工作原理
模块内嵌微处理器，微处理器实现与消防联动控制器通讯、输出控制、输入信号状态判断、输入和输出线路故障检测、状态指示灯控制。模块占用一个编码地址，编址范围1-200。模块接收消防联动控制器的启动命令，继电器动作，输出最大能量：脉冲输出DC24V/60mA/120s，然后持续输出DC12V/16mA/4h，并点亮对应的“输出动作”指示灯；在接收到外接设备传来的应答信号后，将信息传送到消防联动控制器并点亮“输入动作”指示灯。
三、JBF5146A输入/输出模块功能特点
内置微处理器。
采用SMT表面贴装工艺。
模块工作电压范围广，可在DC18-28V范围内正常工作。
通信采用二总线技术，无极性要求。
施工中建议使用双绞线，导线截面积不小于1.0mm2。
回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
电子编码方式，可通过专用电子编码器编址。
模块采用易于客户施工、维护的插拔式结构，先安装底座，线路检查完成后再装主体进行开通调试。
具备完善的故障检测功能（包括输入、输出端的断路、短路检测）。
内置电容式磷酸铁锂可循环充放电电池，电池可循环充放电300次，使用寿命5年。
四、JBF5146A输入/输出模块技术参数
| 型号 |
JBF5146A |
| 名称 |
输入/输出模块 |
| 品牌 |
青鸟消防 |
| 工作电压 |
DC18V-28V，调制型，控制器提供 |
| 监视电流 |
≤0.4mA（DC24V） |
| 动作电流 |
≤0.45mA（DC24V） |
| 输出容量 |
脉冲输出 DC24V/60mA/120s，然后持续输出 DC12V/16mA/4h |
| 确认灯 |
监视状态：“输入动作”灯红色闪亮，“输出动作”灯红色闪亮
动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮
故障状态：“输入动作”灯不亮，“输出动作”灯不亮
|
| 线制 |
二线制（无极性） |
| 编址范围 |
1~200
|
| 编址方式 |
专用电子编码器 |
| 最远传输距离 |
3000m/RVS2*1.0 mm2 |
| 外观 |
PANTONE Warm Gray 1 C 米白色 |
| 外壳材质 |
塑料 |
| 工作温度 |
-10~+55℃ |
| 贮存温度 |
-20～+55℃ |
| 相对湿度 |
≤95%(无凝露) |
| 产品质量 |
138g |

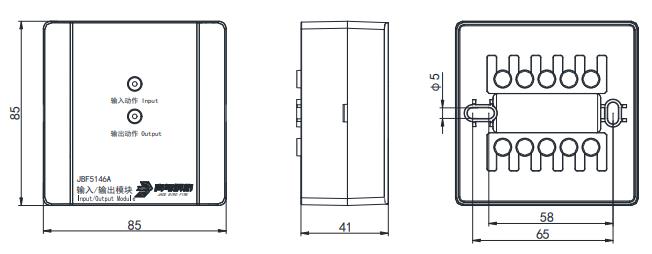

| 外形尺寸 |
L 85mm×W 85mm×H 41mm |
| 执行标准 |
GB 16806-2006《消防联动控制系统》 |
五、JBF5146A输入/输出模块接线图
L1（端子4）、L2（端子5）：接回路总线，无极性；
AS+（端子9）、AS-（端子10）：接应答（无源触点），必须并联10KΩ终端电阻。
VO+（端子6）、VO-（端子8）：接被控设备，模块启动后VO+（端子6）和VO-（端子8）输出最大能量：脉冲输出DC24V/60mA/120s，然后持续输出DC12V/16mA/4h，见上图。
