消火栓按钮接线图

本文重点讲解消火栓按钮接线图,教你如何进行消火栓按钮接线。

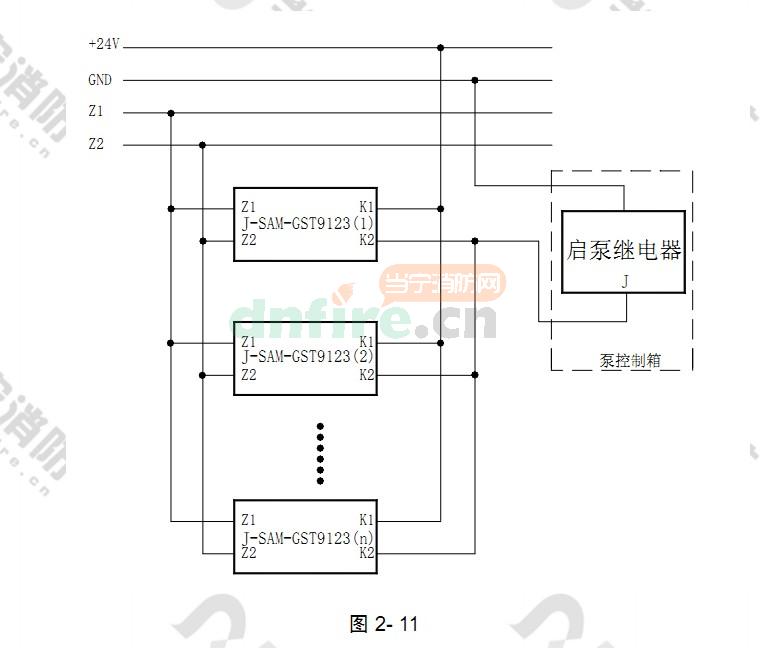

一、采用消火栓按钮直接起泵方式应用接线示意图如图 2- 11 :

消火栓按钮直接起泵

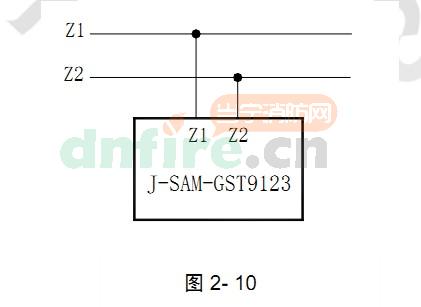

二、采用总线制起泵方式时,消火栓按钮直接和信号二总线连接,消火栓按钮总线制起泵方式应用接线示意图如图 2- 10 :

总线制起泵

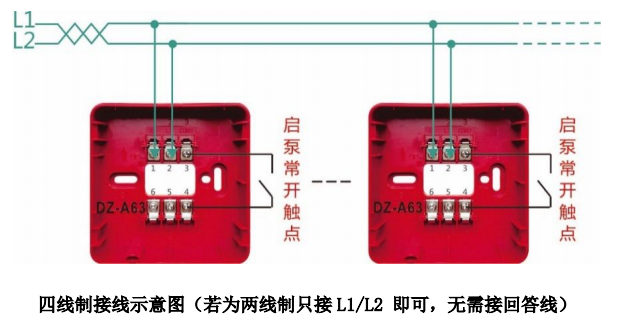

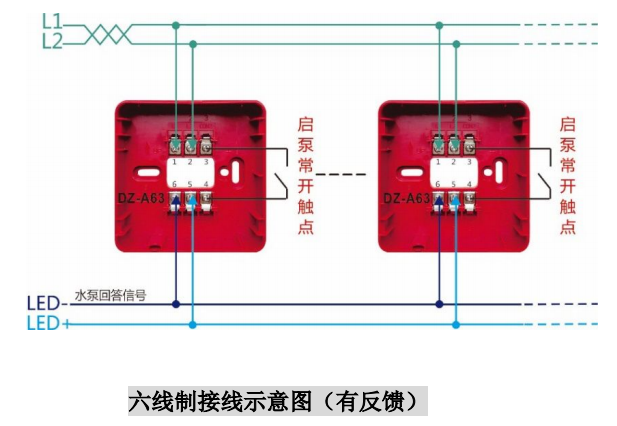

通过对两幅图的讲解,相信大家已经对消火栓按钮接线图不再陌生了,另外附上消防栓按纽的无源模拟接线图。
备注:各个厂家的消火栓产品接线有所不同,仅以海湾消火栓JSAM-GST9123为例。

编者新注:目前新火规要求消火栓按钮不要直接启泵,那消火栓按钮接线变得更简单。

消火栓按钮接线图

消火栓按钮接线图
