一、RM1005防火门监控器概述

　　RM1005防火门监控器满足国家标准GB29364-2012《防火门监控器》和相关规范技术的要求。监控器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。系统采用传统7寸彩色触摸屏显示，可打印系统所有故障报警及各类操作的汉字信息。系统设计最大5个回路，共1200个总线编码地址。

　　RM1005防火门监控器可作为联网分机进行系统联网，系统最多可联网110台监控器。

二、RM1005防火门监控器功能特点

　　◎采用无极性二总线技术，连接监控器与监控设备，并联布线。

　　◎系统具有重码检测功能，可以检测到重复的地址码。

　　◎可根据火警信号进行联动设置，智能关闭火警区域的常开防火门。

　　◎预留RS485通信接口，满足与外部设备连接需求。

　　◎提供启动和故障触点输出信号

　　◎可以通过CAN联网来扩充系统容量。

　　◎回路采用隔离输出，避免相互干扰。

　　◎可对外提供DC24V/1A电源。

三、RM1005防火门监控器技术参数

型号	RM1005
名称	防火门监控器
品牌	锐安科技
工作电压	交流AC220V 50/60Hz，允许范围AC187V~AC242V
功耗	＜120W
备用电源	2个DC12V/12AH密封铅酸电池
液晶屏规格	7寸TFT液晶，分辨率800×480触摸屏
触点输出	COM1、NO1：无源常开输出端子，启动时闭合 COM2、NO2：无源常开输出端子，故障时闭合
系统容量	5回路，每回路240点，共1200个编码地址
使用环境温度	0℃～+40℃
相对湿度	≤95%，不凝露
外壳防护等级	IP30
储存记录	10000条
安装方式	壁挂，支持后面进线和上下侧进线
外形尺寸	450 mm×135 mm×450mm

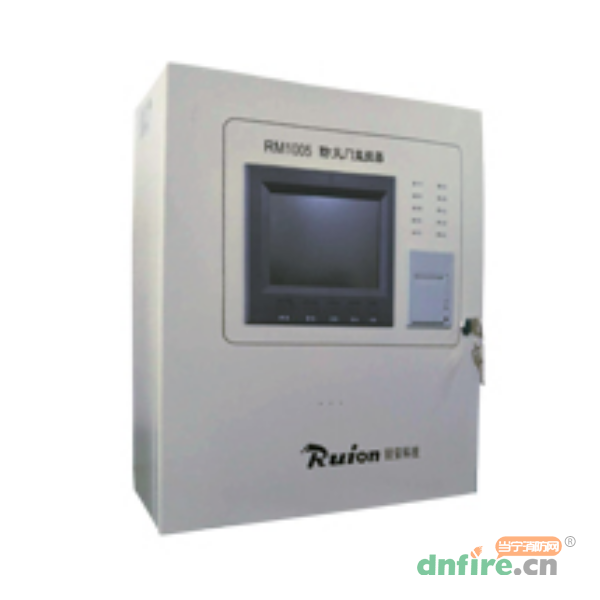

四、RM1005防火门监控器外观结构图

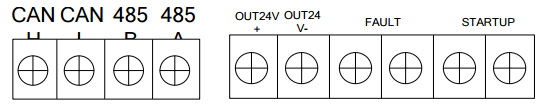

五、RM1005防火门监控器接线说明

对外接线端子说明：

　　CANH、CANL：接CAN总线设备。

　　485A、485B：接485通信设备。

　　24V+、24V-：分别是24V输出的正极和负极，最大输出电流不超过1A。

　　FAULT：为无源常开输出端子，故障时闭合。

　　STARTUP：为无源常开输出端子，启动时闭合。
