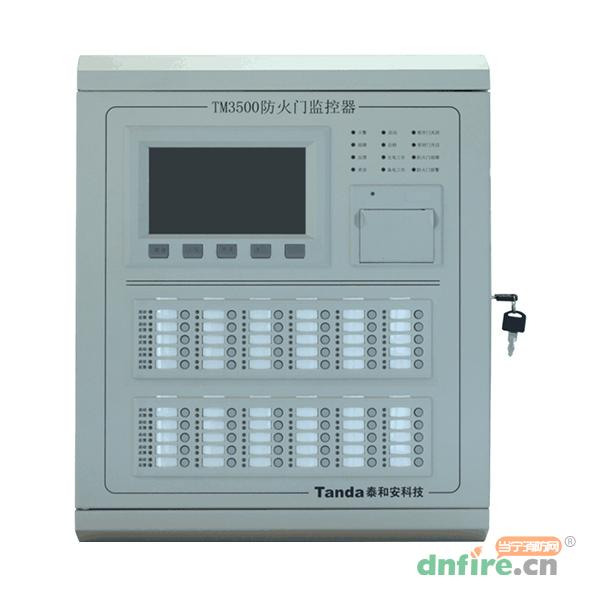

一、TM3500防火门监控器概述

　　TM3500防火门监控器采用两总线控制方式，4回路标准设计，每回路最大200个总线部件点，可连接我公司带通讯功能的防火门电动闭门器、防火门门磁开关、常开防火门监控模块、常闭防火门监控模块等现场外部器件，实现防火门打开或关闭状态的监控。

　　控制器配置有60点“总线联动操作键”，，可直接启动防火门电动闭门器或常开防火门监控模块。采用二次码编程方式，编程简单、快捷。

控制器具有强大的联网功能，可同时与我司生产的火灾报警控制器及其他防火门监控器进行联网。

二、TM3500防火门监控器特点

　　1.窗口化触摸屏操作界面；

　　2.自带60点总线联动操作键，能非常直观的看到每个按键的启动区域；

　　3.安全性高，不同的操作权限需要输入相应的密码才能进入；

　　4.能非常直观的显示每扇门的状态信息；

　　5.总线4回路设计，最大可带800个总线部件点；

　　6.辅助电源输出容量DC24/1A，监控器本身可带10个防火门电动闭门器。

三、TM3500防火门监控器功能

　　1具有防火门开、闭和故障状态显示功能

　　监控器通过模块检测电动闭门器、释放器、门磁开关等装置的反馈信号或直接检测带通讯功能的电动闭门器和门磁开关等装置的反馈信号，判断防火门的开、闭状态，结合防火门的定义属性判断门故障状态。

　　2具有控制常开防火门关闭的功能

　　监控器可通过发送启动命令，控制对应的常开防火门关闭。

　　3具有联动功能

　　监控器能与火灾报警控制器联网，在接收到火灾报警控制器的火警信号后，根据预先设定的逻辑关系，发出控制命令，使对应的常开门关闭。

　　4具有电源管理功能

　　监控器自带备电，主、备电可进行无间隙自动切换。

　　5具有记录查询功能

　　监控器能够记录与其连接的防火门的状态信息（包括地址、开、闭和故障状态、发生时间），记录容量大于10000条。

　　6具有直接控制常开防火门关闭功能

　　可以通过面板上的“启动”按键，可以进行多功能且具有选择性的关闭常开防火门，也可以通过定义后的总线盘关闭常开防火门。

四、TM3500防火门监控器技术参数

输入电源	AC220V+15%/50Hz
输入功率	250W
输出电压	DC24V
输出电流	10A
通信接口	CAN总线
通信线	RVSP-2×1.5mm2
通信距离	可靠通信距离1200m
电源线	NH-BV-2×2.5mm2
供电距离	可靠供电距离500m
工作容量	200、400、600、800
备用电源	断电后≥3小时
显示功能	10寸高分辨率彩色LCD触摸屏
环境温度	—10℃～+70℃
环境湿度	相对湿度≤95%
海拔高度	＜4500m
防护等级	IP30

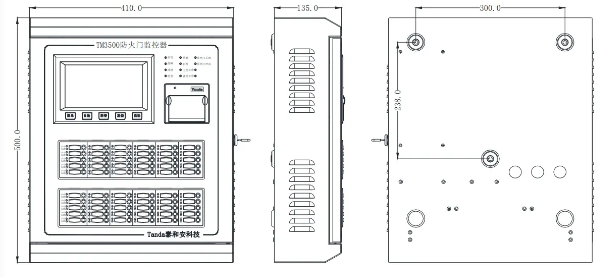

外形尺寸	500mm X 410mm X 135mm
安装方式	单面壁挂

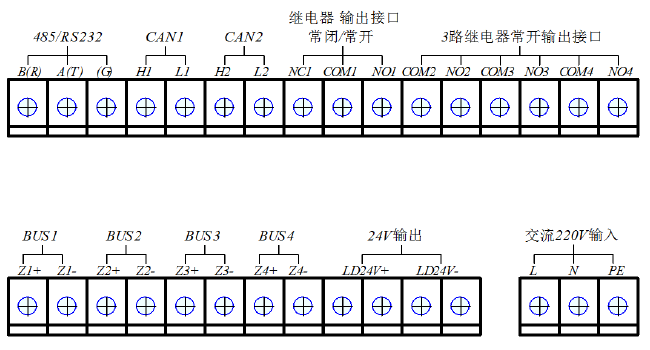

五、TM3500防火门监控器接线

　　端子说明：

　　1.485/RS232接口

　　通过插通讯卡实现485通讯和RS232通讯切换；

　　485接口：预留端子。（增加此功能后，此端子才能用）；

　　RS232接口：预留端子。（增加此功能后，此端子才能用）；

　　注：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

　　2.CAN接口

　　CAN1、CAN2：当本机作为集中机时，CAN1用于与子机联网；当本机作为子机时，CAN2用于与集中机联网；CAN通信终端加上120欧电阻；

　　注：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。

　　3.继电器输出接口常闭/常开

　　NC1、COM1、NO1：预留端子；

　　4.继电器常开输出接口：

　　NO2、COM2：无源常开输出接口，触点容量DC30V/3A，监控器有联动时触点闭合；

　　NO3、COM3：无源常开输出接口，触点容量DC30V/3A，监控器有故障时触点闭合；

　　NO4、COM4：预留端子。

　　5.总线接口：

　　4回路，BUS1、BUS2、BUS3、BUS4，二总线输出端子，连接前端设备。

　　6.24V输出接口：DC24V辅助电源，输出容量24V/1A。

　　7.交流220V输入：主机电源输入端子，交流220V。
