一、GST-FH-N8001防火门监控器概述

　　GST-FH-N8001防火门监控器是为适应工程设计的需要而开发的一款产品，GST-FH-N8001为典型的防火门监控装置，可通过输入/输出接口配接防火门电动闭门器、防火门电磁释放器、防火门电磁门吸、防火门门磁开关等装置，实现防火门打开或关闭状态的监视与控制。

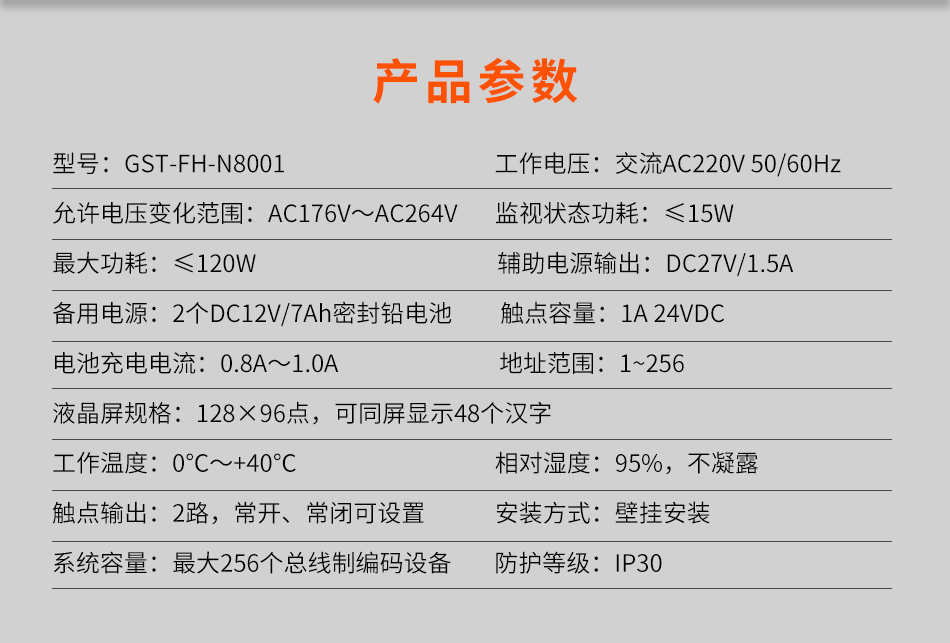

二、GST-FH-N8001防火门监控器技术指标

型号	GST-FH-N8001
工作电压	交流AC220V 50/60Hz
允许电压变化范围	AC176V～AC264V
监视状态功耗	≤15W
最大功耗	≤120W
备用电源	2个DC12V/7Ah密封铅电池
电池充电电流	0.8A～1.0A
液晶屏规格	128×96点，可同屏显示48个汉字
辅助电源输出	DC27V/1.5A
触点输出	2路，常开、常闭可设置
触点容量	1A 24VDC
系统容量	最大256个总线制编码设备
地址范围	1~256
工作温度	0℃～+40℃
相对湿度	95%，不凝露
防护等级	IP30
安装方式	壁挂安装

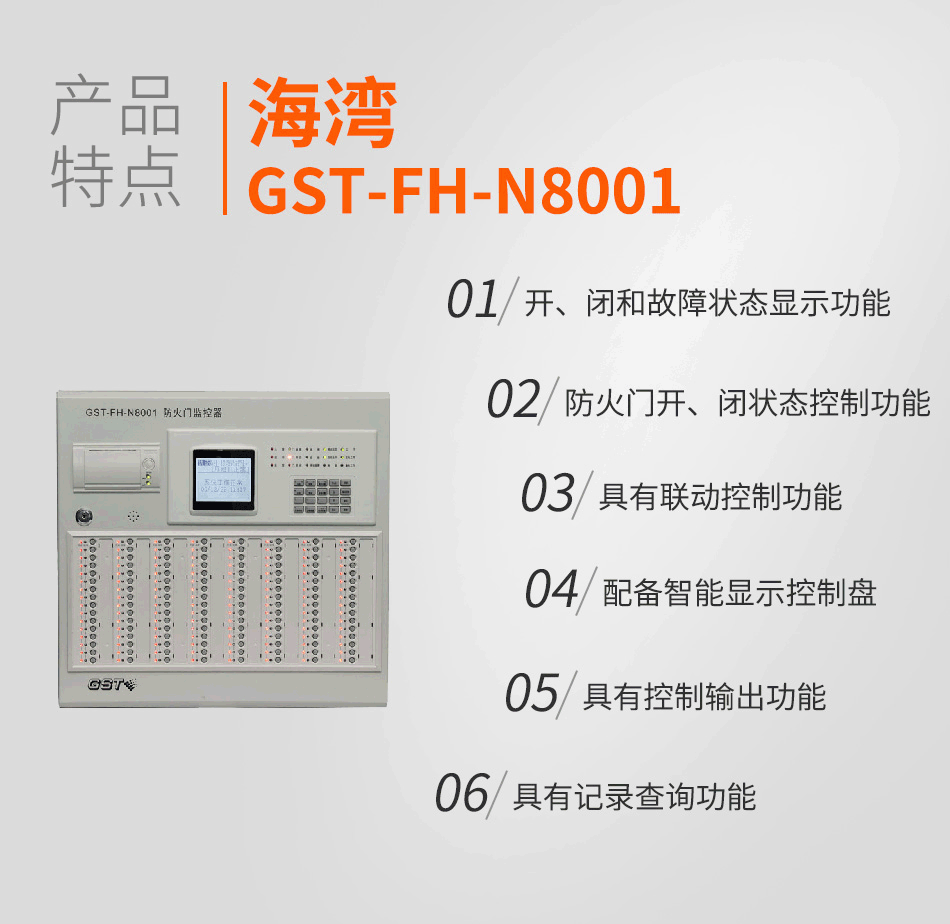

三、GST-FH-N8001防火门监控器主要功能

　　1、具有防火门开、闭和故障状态显示功能
监控器通过接口检测电动闭门器、释放器、门磁开关等装置的反馈信号，判断防火门的打开、关闭状态，结合防火门的定义属性判断门故障状态。
2、具有防火门开、闭状态控制功能
监控器通过接口向电动闭门器、释放器等装置发出控制指令，使对应的防火门关闭。
3、具有联动控制功能
监控器能与火灾报警控制器联网，在接收到火灾报警控制器的火警信号后，根据预先设定的逻辑关系，通过接口向电动闭门器、释放器等装置发出控制指令，使对应的防火门关闭。
4、配备智能显示控制盘
监控器所连接的防火门可自定义到智能显示控制盘上的一组指示灯和按键，该组的指示灯用于显示对应防火门的开闭状态和故障状态，该组的按键用于手动控制对应防火门的开闭。
5、具有控制输出功能
监控器具有2组控制输出触点，可自定义为火警输出或故障输出，也可手动控制输出。
6、具有电源管理功能
监控器自身带有备电，主、备电源能无间隙自动切换，能给备电充电并有备电保护功能。
7、具有记录查询功能
监控器能够记录与其连接的防火门的状态信息(包括地址、开、闭和故障状态、时间)，记录容量10000条。

四、GST-FH-N8001防火门监控器特性

　　●可靠性高、配置灵活
●功能强、控制方式灵活
●门状态显示清晰直观
●窗口化、菜单式显示界面
●模块式开关电源

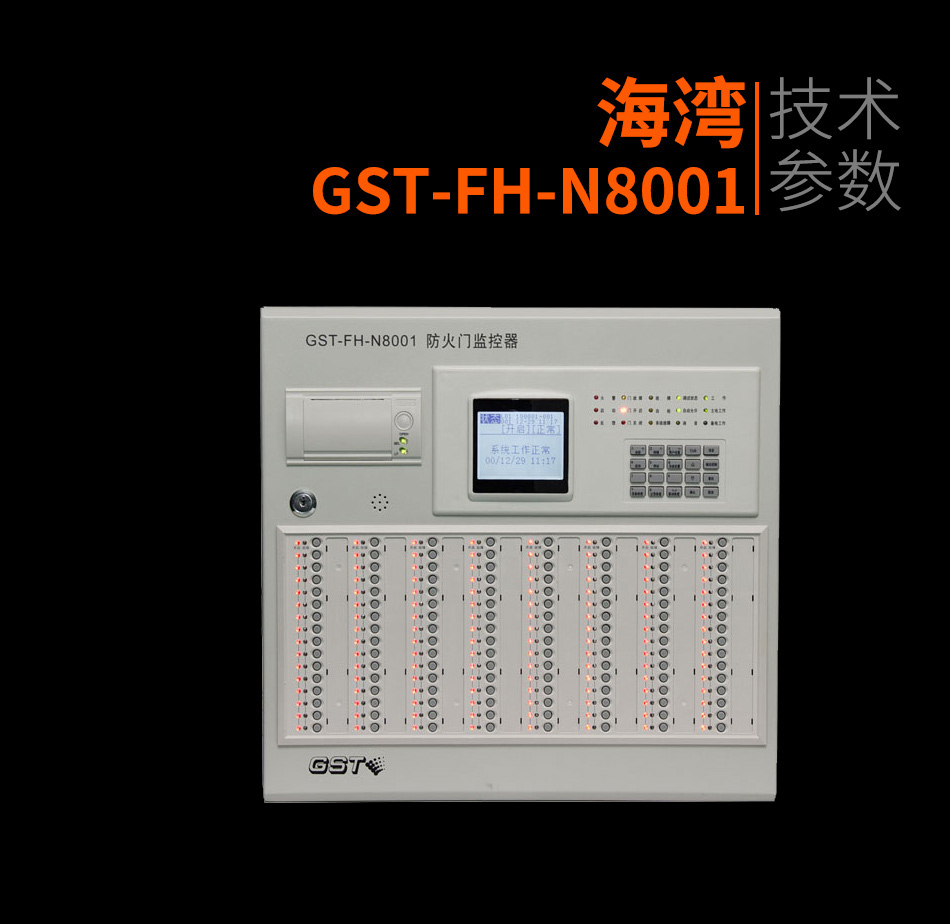

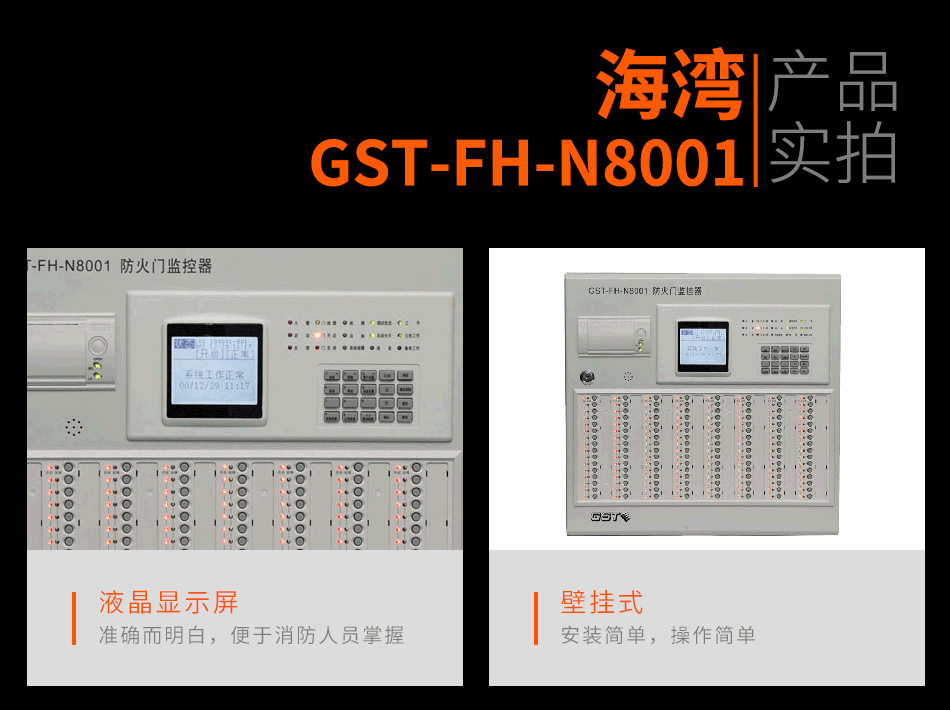

五、GST-FH-N8001防火门监控器外观示意图

GST-FH-N8001防火门监控器外观示意图

六、GST-FH-N8001防火门监控器系统接线图

GST-FH-N8001防火门监控器系统接线图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾
[型号]	GST-FH-N8001
[名称]	防火门监控器
[工作温度]	0℃～+40℃
[相对湿度]	≤ 95%，不凝露
[触点容量]	1A 24VDC
[系统容量]	最大256个总线制编码设备
[最大功耗]	≤120W
[外形尺寸]	宽430mm×高400mm×厚149mm
[重量]	13kg
[安装方式]	壁挂安装
