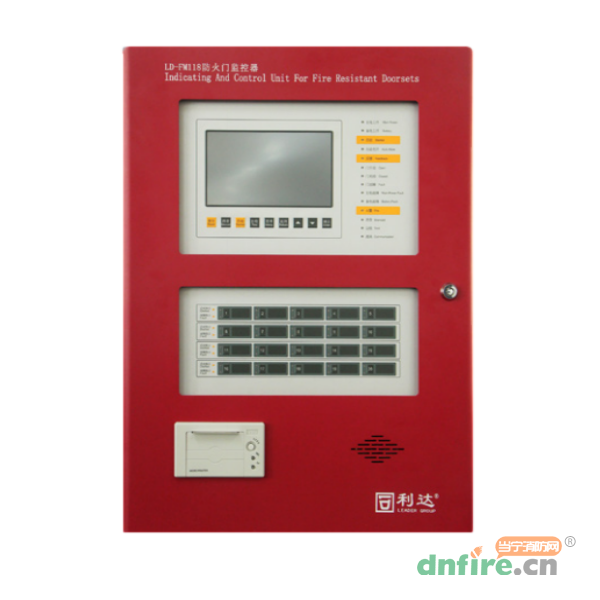

一、LD-FM118防火门监控器介绍

　　LD-FM118防火门监控器是我公司最新研制开发的面向民用和公共建筑领域的新一代智能化产品。具有高智能、多功能、高可靠性、适用性广等特点。广泛适用于商业、医院、学校、住宅、剧院、展览馆、交通枢纽港站、办公楼宇等各种场合。并且满足GB29364-2012《防火门监控器》、GB/T19001-2008《质量管理体系要求》。

二、LD-FM118防火门监控器功能

　　★采用ARM嵌入式系统，安全可靠。

　　★本机容量：4个回路，每个回路200点，最大800个地址点，需配合我公司生产的防火门监控模块使用。

　　★具有20路手动直控盘。

　　★采用7寸触摸LCD彩色液晶显示屏，显示内容丰富、直观，操作简便，指示灯指示关键状态。

　　★可现场实现防火门部位注释信息编程，防火门信息显示生动直观。

　　★配备中文打印机。

　　★对外通讯具有CAN、RS485、RS232多种接口。

　　★可通过本机或SD卡进行现场数据设置。

　　★具有黑匣子功能，存贮10000条以上的历史记录。

　　★可通过LD6900系列通讯转换卡与火灾报警控系统通讯联动，向电动闭门器或释放器发出启动信号，完全兼容本公司的火灾报警控制器协议。

　　★具有2路开关量输入，2路开关量输出。

　　★灵活的逻辑编辑功能，对收到的火警进行逻辑判断后，可启动本机任意一点、或任意一个回路、或全部回路的常开防火门。

　　★具有实时时钟，为事件记录提供准确的时间，包括年、月、日、星期、时、分、秒。

　　★具有开门到位与关门到位状态输出,所有外接线具有短路和断路检测功能。

　　★采用AC220V电源作为系统主电，并有备用电池作为系统备用电源，备用电池可持续工作3小时。

三、LD-FM118防火门监控器主要技术指标

内容	技术参数
工作电压	AC 220V/50Hz
额定功率	180W
回路输出电压	DC 14V ～ 24V
联动输出参数	DC 26V/4A
回路数量	4回路
最大总线设备地址数	800（单回路地址数200）
电动闭门器/ 电磁释放	≤ 50 点( 可通过增加联动电源扩展)
门磁开关	≤ 1600 点
直接输出接点数	20 路
通讯距离	1000 米( 可扩展)
工作环境温度	－ 10℃～ 50℃
工作环境相对湿度	≤ 95%〔(40±2)℃，无凝露〕
外壳防护等级	IP30
安装方式	壁挂
备用电池规格	12V/7Ah
最大外形尺寸	长440mm× 宽160mm× 高580mm

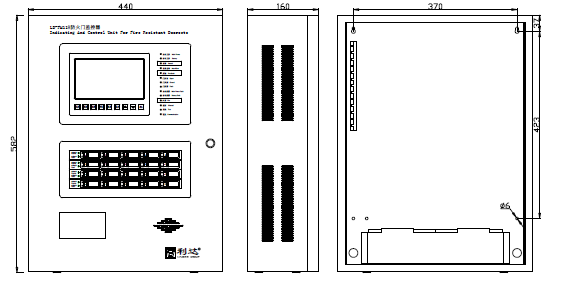

四、LD-FM118防火门监控器外形结构示意图



五、LD-FM118防火门监控器外形端子示意图
