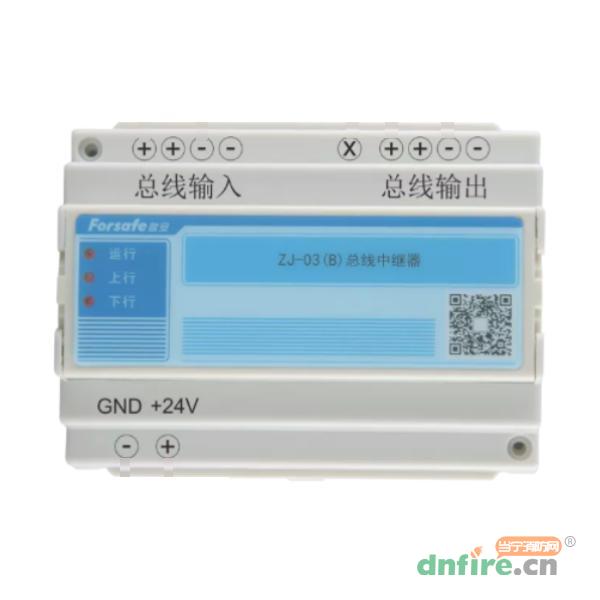

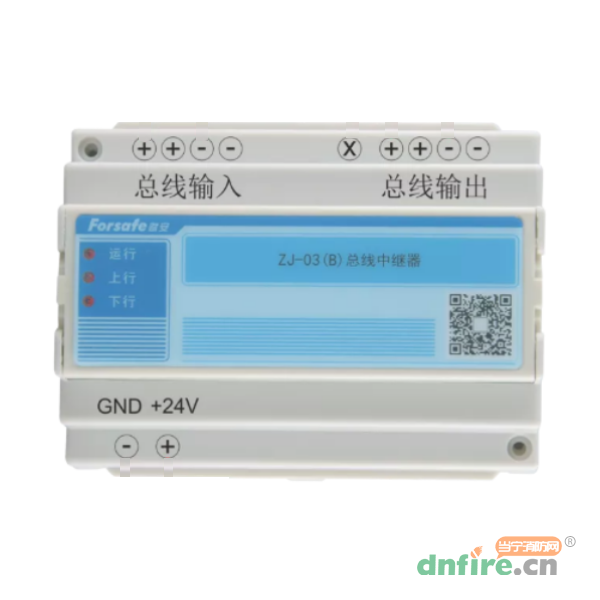

一、ZJ-03(B)总线中继器概述

　　ZJ-03(B)总线中继器，为隔离型中继器，主要用于扩展总线通讯距离和容量。可自适应赋安消防公司现有火灾报警控制器总线，支持即装即用，免调试，特别适用于隧道等长距离应用场所。每台中继器能够延长总线距离1000米，可支持2级级联。

　　本产品分机箱式和独立式两种，机箱式包含：机箱、开关电源、铅酸电池、中继器；独立式为简装版本，只包含中继器模块，两者使用方式相同。

二、ZJ-03(B)总线中继器功能特点

　　1.输入输出总线无极性连接，自适应公司火灾报警控制器总线；

　　2.输出总线最多可挂接250个终端设备；

　　3.输出总线具有短路检测功能；

　　4.安装方式推荐采用导轨式；

　　5.提升总线电压，扩展总线通讯距离。

三、ZJ-03(B)总线中继器技术参数

型号	ZJ-03(B)
名称	总线中继器
品牌	赋安
供电电源	DC18～30V（外置电源）
工作电流	＜10mA
驱动电流	≤1500mA
使用环境温度	-10℃～+50℃
相对湿度	10%～95%RH(不结露)

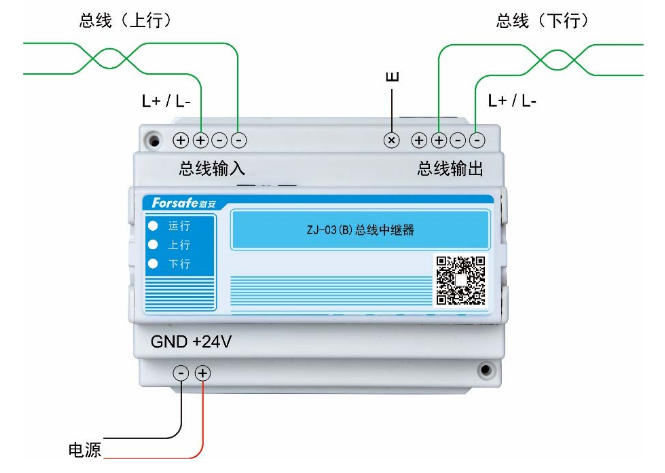

四、ZJ-03(B)总线中继器接线图

五、ZJ-03(B)总线中继器测试说明

　　测试警告：待全部设备都安装完毕后，确认接线无误后接通电源

　　1.安装结束后或在使用过程中至少每年都必须进行测试；

　　2.系统在进行测试前，应通知有关管理部门，系统见进行维护，会因此而停止临时工作。同时应切断简化进行为呼呼区域或系统的逻辑控制功能，以免造成不必要的报警联动；

　　3.现场操作控制器，进行总线设备注册，注册结果应正确；使连接在此总线上的探测器报火警，控制器应能正确爆出发生火警的探测器；

　　4.测试结束后，应通知有关管理部门系统恢复正常；

　　5.在测试过程中不合格的中继器检验其连接线是否正常，然后再进行测试，如仍不能通过测试。则应返回维修，非专业人员不得私自拆卸。

六、ZJ-03(B)总线中继器常见故障

　　当总线中继器检测到故障状态时，将依次按运行灯、上行灯、下行灯的顺序扫描点亮一遍，随后再通过点亮运行灯、上行灯、下行灯组成故障码指示故障状态。见下图
