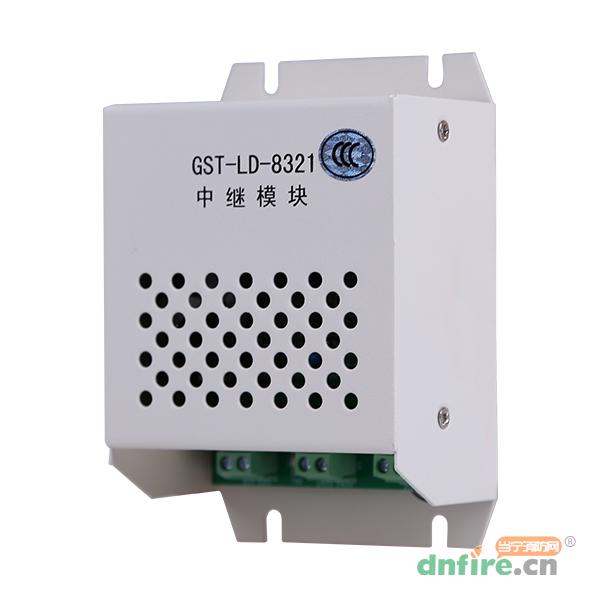

一、GST-LD-8321中继模块概述：

GST-LD-8321中继模块(以下简称中继模块)采用DC24V 供电，总线信号输入与输出间电气隔离，完成了探测器总线的信号隔离传输，可增强整个系统的抗干扰能力，并且具有扩展探测器总线通讯距离的功能。中继模块主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。

二、GST-LD-8321中继模块特点：

1. 用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；
2. 输出信号采用光电隔离技术，使用安全，对工频干扰有良好的抑制能力。

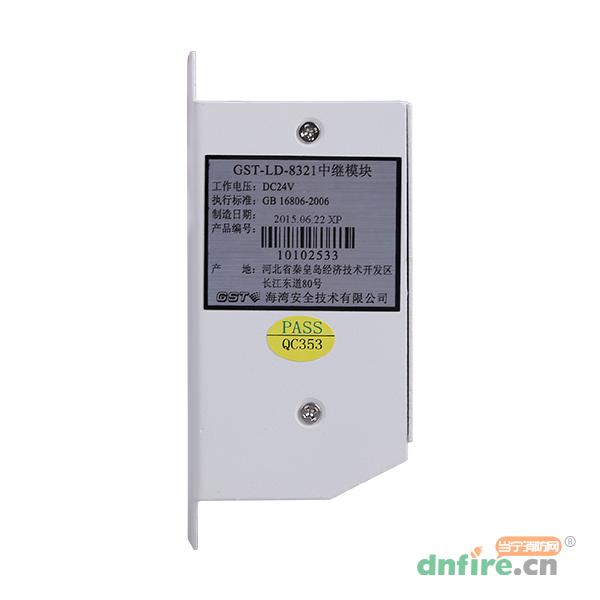

三、GST-LD-8321中继模块技术特性：

1. 总线输入距离≤1000m
2. 总线输出距离≤1000m
3. 工作电压：电源电压：DC24V 允许范围：DC18V～DC27V
4. 空载工作电流≤50mA，满载工作电流≤200mA
5. 带载能力及兼容性：可配接1～242 个总线设备，兼容所有探测器总线设备
6. 隔离电压：总线输入与总线输出间隔离电压≥1500V
7. 指示灯：控制器总线发码时，红色指示灯点亮
8. 使用环境：温度：-10℃～+50℃
                       相对湿度≤95%，不凝露
9. 外形尺寸：85mm×128mm×56mm
10. 壳体材料和颜色：Q235A，灰白色
11. 执行标准：GB 16806-2006

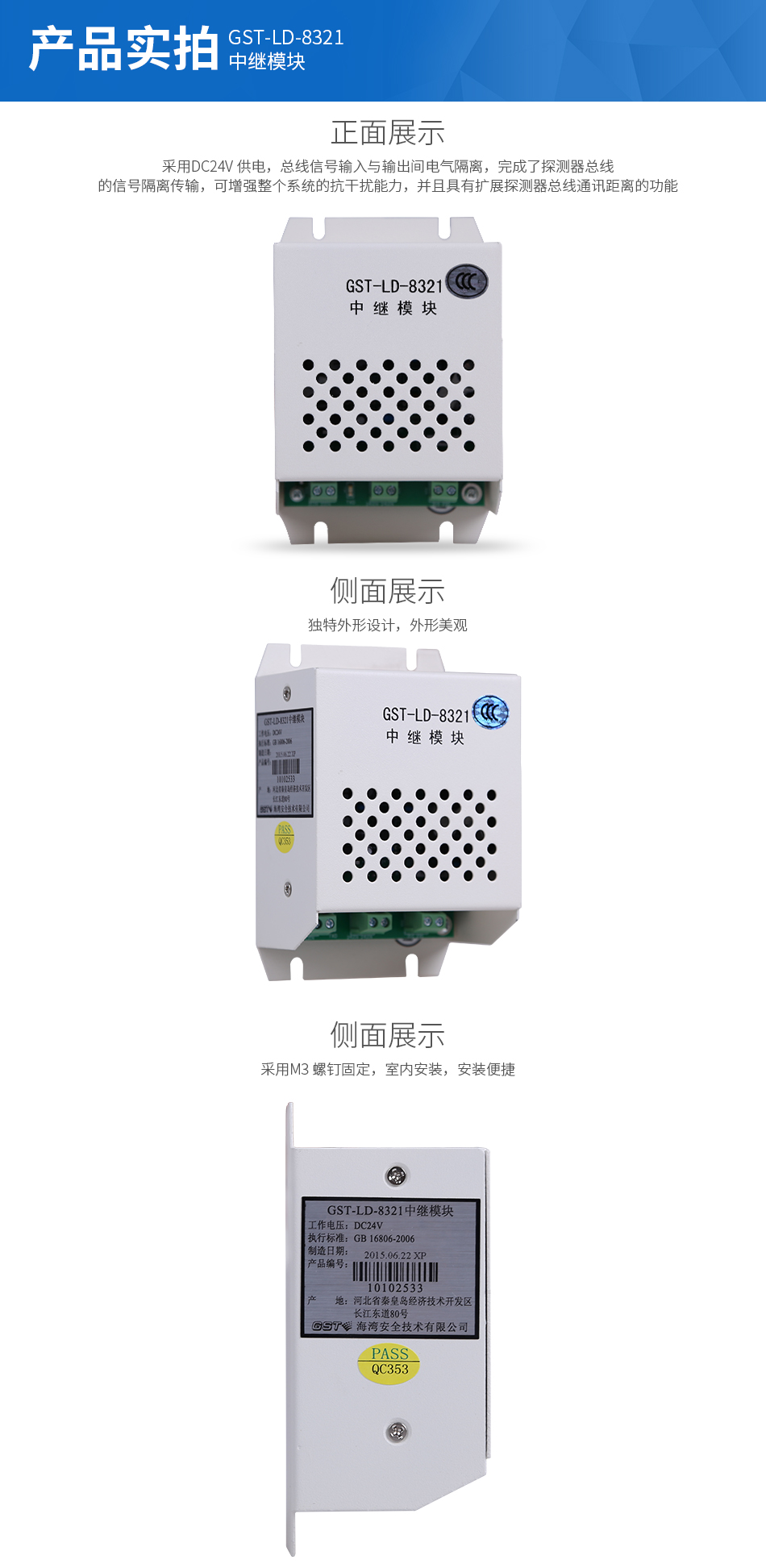

四、GST-LD-8321中继模块结构特征与工作原理：

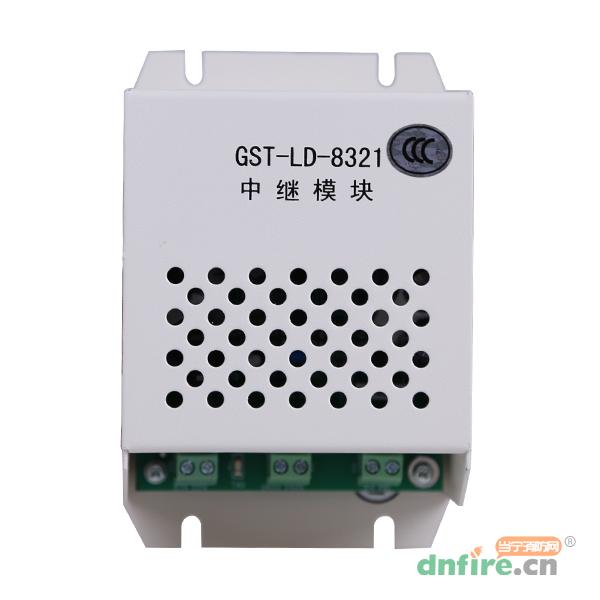

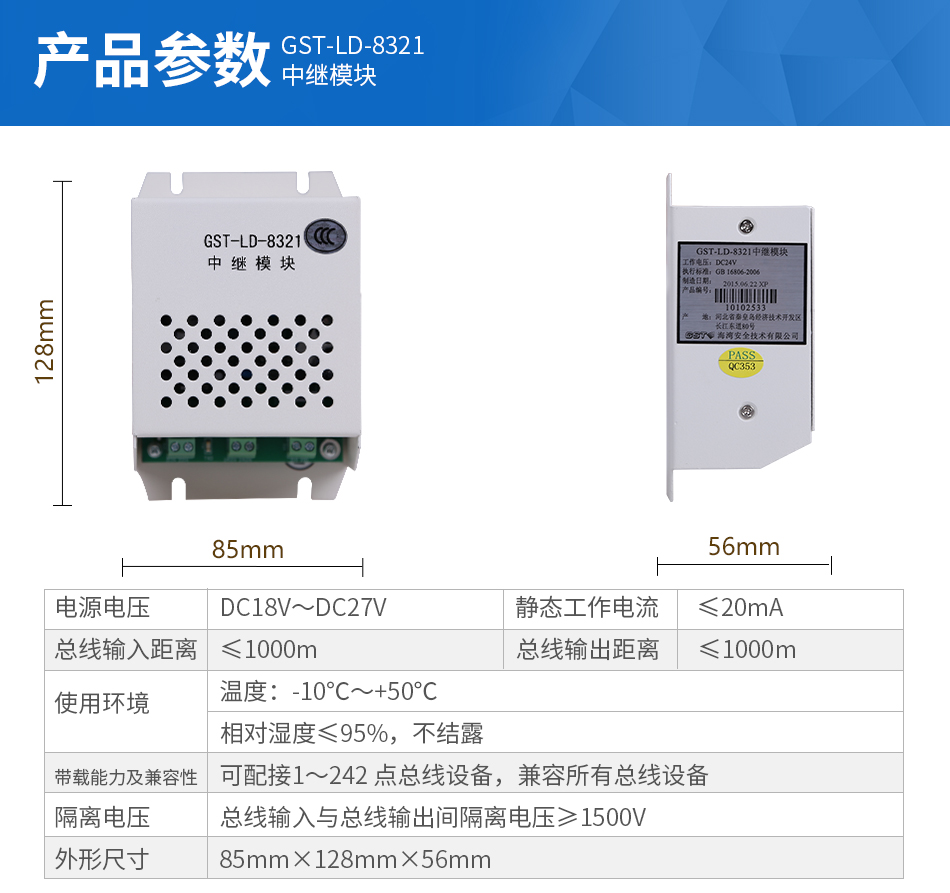

1. 中继模块的外形示意图如图1 所示。

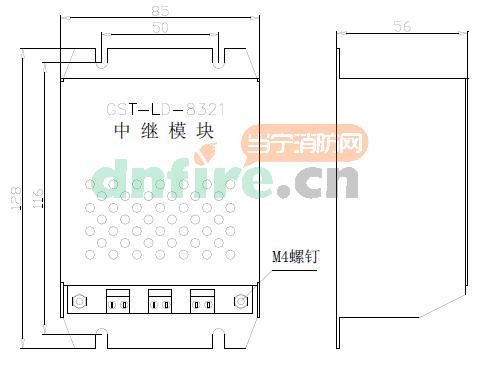

图1 外形示意图

2. 工作原理：
中继模块由总线收码电路、总线发码电路、隔离电源组成，总线收码电路与总线发码电路之间信号采用光耦隔离。



五、GST-LD-8321中继模块安装与布线：

1. 中继模块安装尺寸如图1 所示。中继模块用于抗干扰使用时，应安装于存在干扰的现场以外，如直接安装于控制器内；中继模块作为延长总线通讯距离使用时，应安装于控制器总线距离小于或等于1000m 处；采用M4 螺钉固定，室内安装。

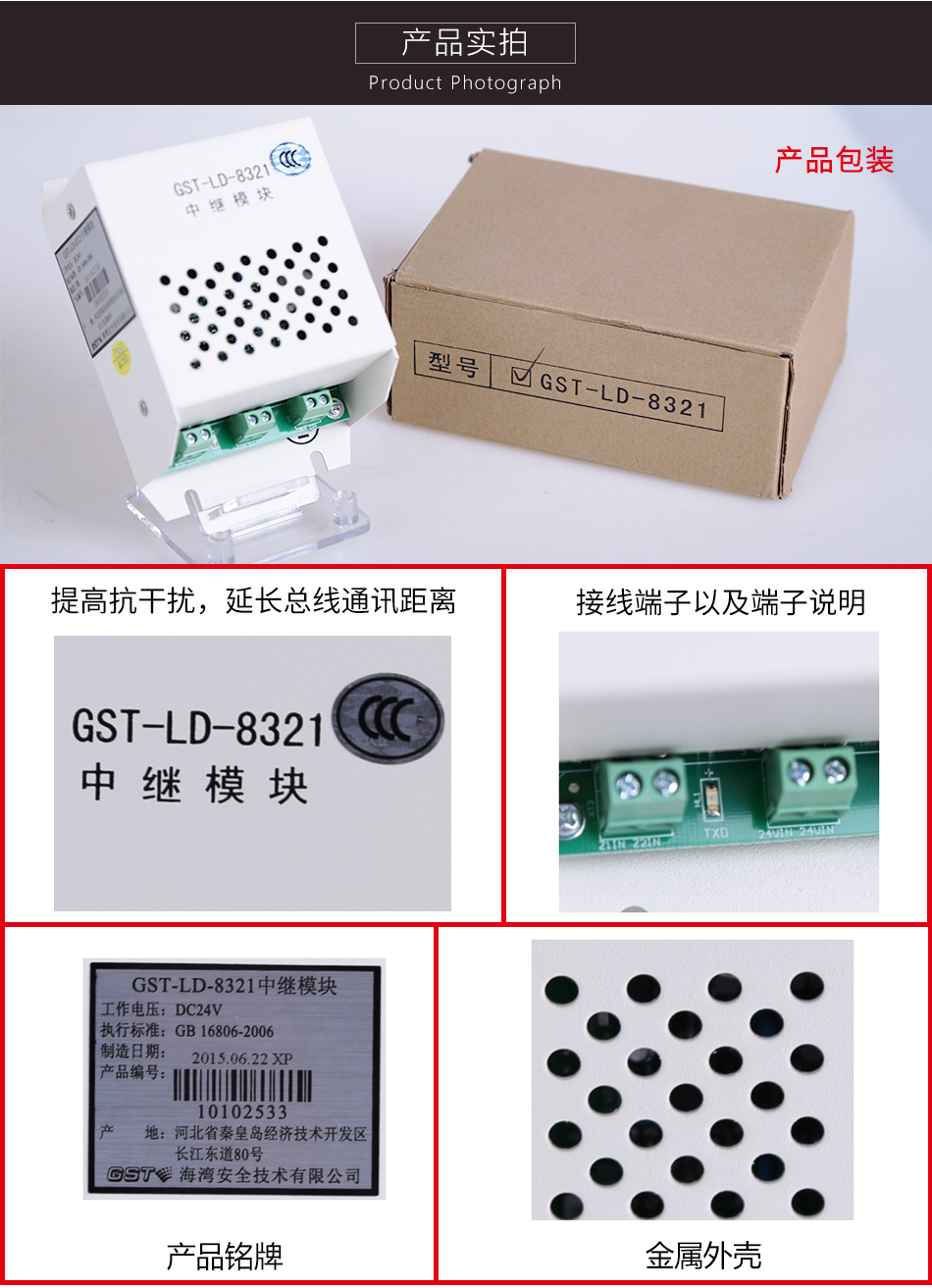

2. 对外接线端子图如图2 所示。

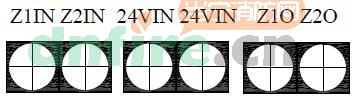

图2 对外接线端子图

其中：

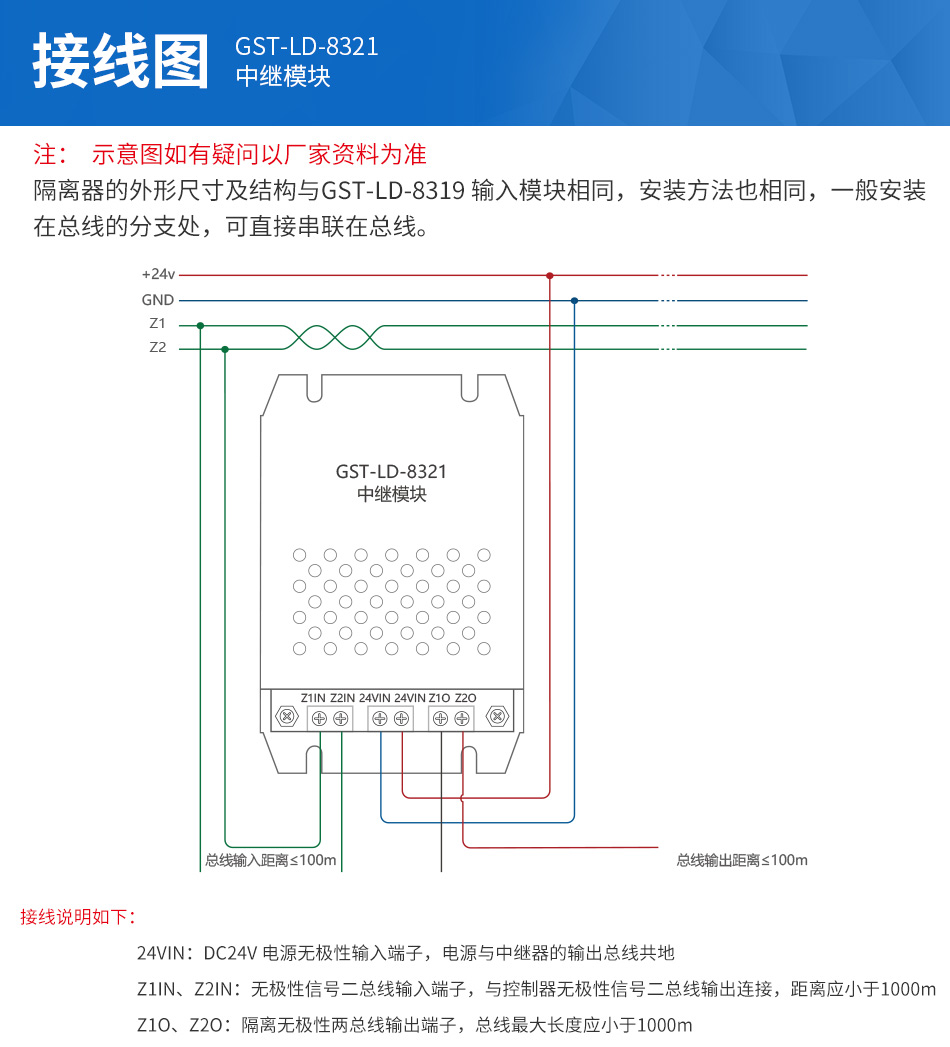

Z1IN、Z2IN：无极性信号二总线输入端子，与控制器无极性信号二总线输出连接，距离＜1000m。
24VIN、24VIN：DC24V 电源无极性输入端子，电源与中继模块的输出总线共地，要求电压在DC18V～DC27V 间。
Z1O、Z2O：隔离无极性两总线输出端子，可配接1～242 个总线设备。
3. 布线要求：无极性信号二总线采用RVS 双绞线，截面积≥1.0 mm2；DC24V电源线采用BV线，截面积≥1.5mm2。



六、GST-LD-8321中继模块测试：

警告：待全部设备都安装完毕后再接通电源。
1. 中继模块安装结束后或在使用过程中至少每年都必须进行测试。
2. 中继模块在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
3. 使火灾报警控制器发码，中继模块红色指示灯应点亮；使连接在此总线上的探测器报火警，控制器应能指示出该火警的正确位置。
4. 测试结束后，并通知有关管理部门系统恢复正常。

七、GST-LD-8321中继模块常见故障及维修：

1. 无输出电压
1) DC24V 电源故障，排除电源故障；
2) 输出总线短路，排除短路点；
3) 内部电源损坏，返回厂家维修。
2. 总线信号传输错误
1) DC24V 电源电压低于18V，调节电压在DC18V~DC27V；
2) 输入总线或输出总线距离超过1000m，改变安装位置，使总线长度满足要求；内部器件损坏，返回厂家维修。
