注意：该型号产品已经停产，替代产品为LD4401ED中继模块。

一、LD4401E编码型红外光束探测器接口模块介绍

　　LD4401E编码型红外光束探测器接口模块采用特殊防潮技术和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力，与红外光束感烟探测器配套和我公司生产的E/EN系列火灾报警控制器配合使用。可以接收红外光束探测器的模拟电压输出信号。

二、LD4401E编码型红外光束探测器接口模块功能

　　★二总线，有极性。

　　★采用电子编码，占一个地址点。

　　★可接收红外光束探测器模拟量电压输出信号。

　　★需与我公司专用红外光束探测器配合使用。

三、LD4401E编码型红外光束探测器接口模块主要技术指标

主要技术指标
内容	技术参数
类型	输入模块
指示灯	火警——红色闪亮
工作电压	电源总线：DC18V-26V 控制总线：DC14V-24V
工作电流	静态电流：<1mA 火警电流：<1mA
输入信号参数	监测状态：DC20V-24V 故障状态：DC0V-1V 火警状态：DC10V-14V
工作环境温度	0℃-45℃
工作环境相对湿度	≦95%RH(40±2℃)
安装方式	配合本公司LD60（X）底座安装使用，采用插拔式安装方式，安装方便
最大外形尺寸	宽100mm×高83mm×厚46mm
重量	0.11kg±0.01kg

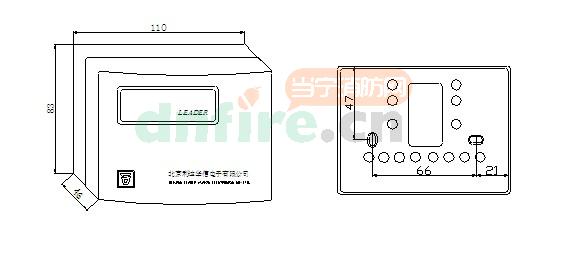

四、LD4401E编码型红外光束探测器接口模块结构与安装尺寸图

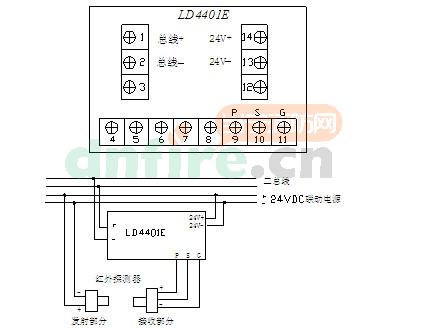

五、LD4401E编码型红外光束探测器接口模块端子图与接线图示例

六、LD4401E编码型红外光束探测器接口模块安装步骤

　　☆小模块通用底座LD60（X）包装袋内有一块金属连接板，如图4-1所示将其安装在预埋盒固定孔上。

　　☆底座上有两个长条孔，可用螺钉将底板固定在墙壁上。

　　☆将各导线由底部进出线孔穿入并与相应端子正确连接。

　　☆系统接线校验后，将接口合在底座上，并按压使两部分扣紧合缝。

七、LD4401E编码型红外光束探测器接口模块布线要求：与LD4400E-1相同。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达华信
[型号]	LD4401E
[名称]	输入模块
[工作电压]	电源总线：DC 18V～26V 控制总线：DC 14 V～24V
[工作电流]	静态电流＜1mA 报警电流＜1mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	宽110mm×高83mm×厚46mm
[重量]	0.11Kg±0.01Kg
[别名]	LD4401E红外对射模块
