一、SJ-ZJ-A71总线中继器概述

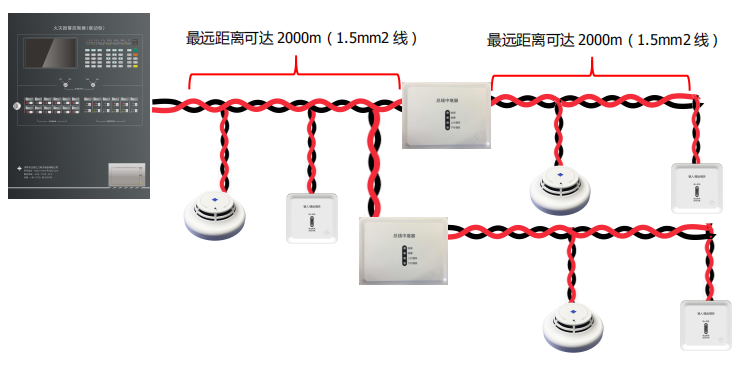

　　SJ-ZJ-A71总线中继器为纯二总线中继器，仅适用于A系列火灾报警控制系统，连接在总线回路上，用于加大总线带载能力和延长总线传输距离。

　　输入总线连接A系列火灾报警控制器，输出总线连接A系列终端，输出总线消耗的电流从DC24V电源输入口取电，可使输入总线的电流消耗极小，减轻火灾报警控制器的总线电流消耗。

　　总线中继器不需编码，不占用回路中的地址。

二、SJ-ZJ-A71总线中继器特点

　　增强带载与传输能力：能够有效加大总线的带载能力，让总线上可以连接更多的A系列终端设备。同时，还能延长总线的传输距离，使火灾报警控制系统的覆盖范围更广，适用于大型建筑或区域的消防报警系统部署。

　　低电流消耗设计：输出总线的电流从DC24V电源输入口获取，极大地减少了输入总线的电流消耗，有助于减轻火灾报警控制器的负担，提高整个系统的稳定性和可靠性。

　　无需编码：不需要进行编码操作，也不占用回路中的地址，安装和使用更加方便快捷，降低了系统安装和维护的难度与成本。

　　信号放大与再生：可对传输的信号进行放大和再生，确保信号在长距离传输过程中保持稳定和完整，减少信号的衰减和失真，保证火灾报警信号的准确传输。

　　电气隔离功能：能实现输入和输出之间的电气隔离，防止输入端的干扰和噪音传播到输出端，提高信号传输的抗干扰能力，保证数据传输的可靠性。

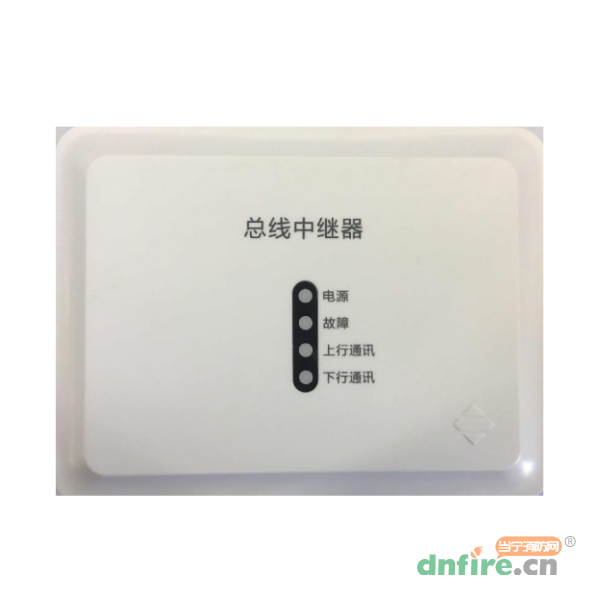

　　状态指示清晰：配备电源指示灯、故障指示灯、下行通讯灯、上行通讯灯，能够直观地显示设备的工作状态、通讯情况等，方便工作人员进行日常巡检和故障排查。

三、SJ-ZJ-A71总线中继器参数

型号	SJ-ZJ-A71
名称	总线中继器
品牌	泛海三江
电源电压	DC18V~28V
输出总线电压	DC18V~28V（-0.1V，接线无极性）
静态电流	＜25mA
输出总线电流	0~2A（与连接的终端数量有关）
过流保护阀值	2.5~3A
指示灯	电源指示灯、故障指示灯、下行通讯灯、上行通讯灯
使用环境温度	-10℃~+50℃
相对湿度	≤95%（40±2℃ 无凝露）
重量	约220g（带底座）
外形尺寸	112mm×86mm×41mm（带底座）

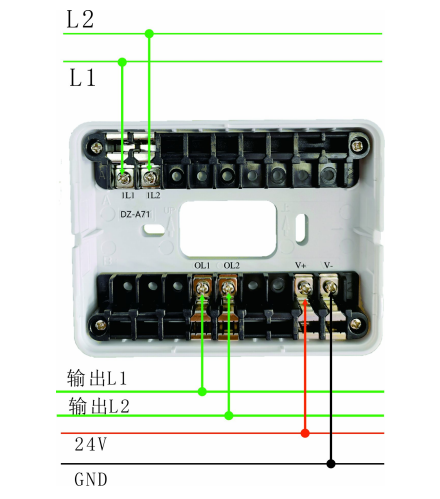

四、SJ-ZJ-A71总线中继器接线图

　　V+、V-：DC24V接入端，有极性

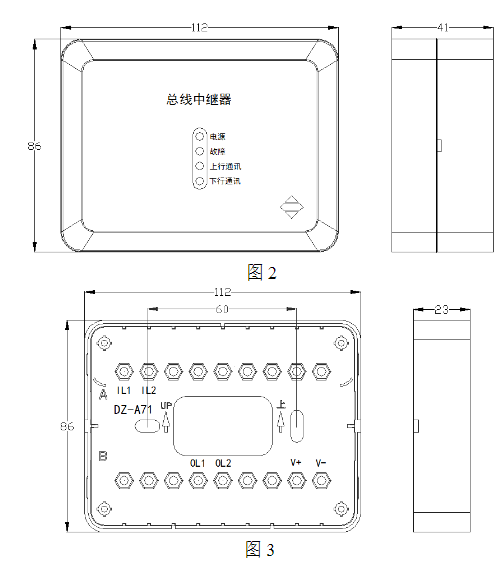

五、SJ-ZJ-A71总线中继器外形尺寸图
