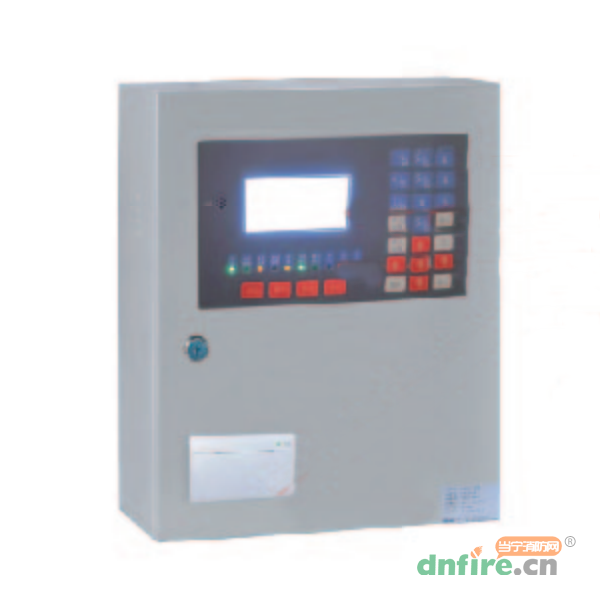

一、AFRD100/B2防火门监控器特性

　　配接上位机、防火门区域分机、防火门监控模块，灵活构建大容量监控系统；

　　输出回路可通过区域分机扩展，适应复杂多变的现代化建筑；

　　采用集中供电方式，为系统提供稳定可靠的DC24V电压；

　　内置备用电源,主电不足，备电自动切换，有效保证系统可靠运行；

　　与火灾报警系统联动，一旦火灾信号发出，即时关闭常开防火门；

　　实时监测区域内防火门的工作状态,并显示故障报警等信息。

二、AFRD100/B2防火门监控器产品参数

输入电源	AC220V主15% 50Hz
输入功率	50W
输出电压	DC24V
输出电流	3A
设备容量	≤64点(不可扩展)
显示功能	128*64点阵屏
备电容量	阀控密封式铅酸蓄电池,容量12V/7Ah，2节
外形尺寸	400*300*160(H*W*D）mm
总线通讯方式	CAN总线、二总线
电源线	NH-BV-3×2.5mm2
通讯线	NH-RVSP-2×2.5mm2
通讯距离	≤500m
报警方式	声光报警
事件记录	存储≥10000条
打印功能	微型热敏打印机
操作分级	设置3个操作级别。适用于不同级别的工作人员安全操作
环境温度	-10℃+55℃
相对湿度	≤95%RH
海拔高度	<2500m
防护等级	IP30
安装方式	壁挂

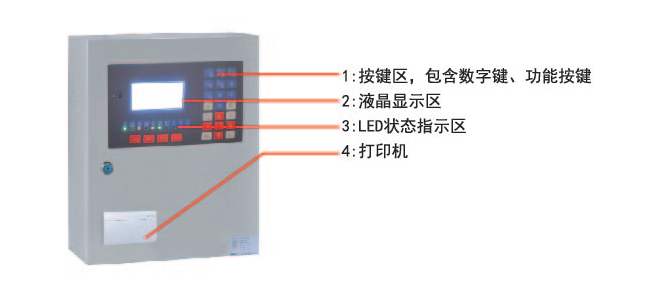

三、AFRD100/B2防火门监控器面板元件布置及功能说明

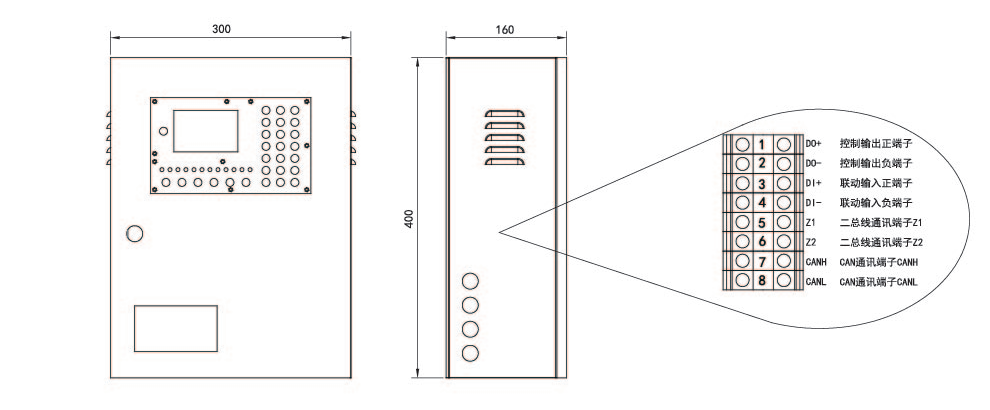

四、AFRD100/B2防火门监控器接线示意图
