一、JTW-LD-HT5300缆式线型感温火灾探测器概述

　　JTW-LD-HT5300可恢复定温系列缆式线型感温火灾探测器是海腾安全开发的一种报警温度现场可设置的可恢复式缆式线型感温火灾探测器产品，该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。

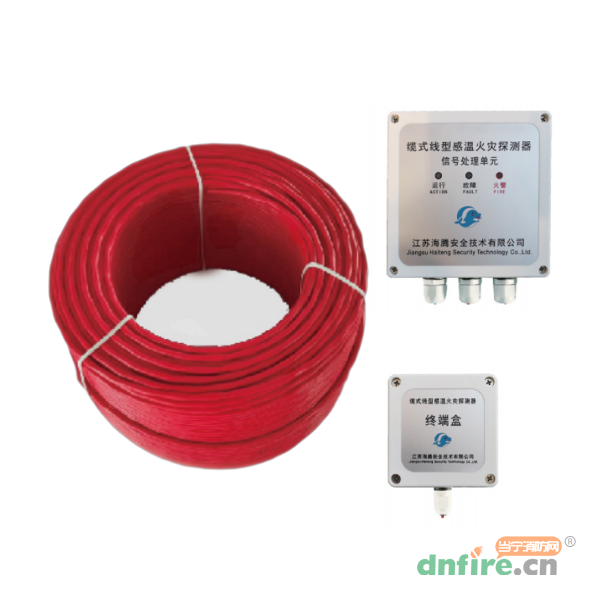

　　该探测器由信号处理单元、感温电缆、终端盒组成，采用继电器无源触点方式输出，可方便与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

　　该探测器可与国内外任何厂家的火灾报警控制器连接构成火灾自动探测报警系统，其可以有效的保护以下对象：

　　　电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等：

　　　电力设施：配电装置、开关设备、变压器、电抗器等：

　　　油品、气体、液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷（烤）漆房等；：

　　　皮带传输设施、运煤，运料皮带、自动化生产线。

二、JTW-LD-HT5300缆式线型感温火灾探测器功能特点

　◎符合中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》的相关要求

　◎其动作性能的受热长度为1米

　◎具有定温报警温度现场设置功能，定温报警可设置温度为85℃或105℃

　◎最大使用长度≤200m

　◎具有火灾报警、故障报警两组独立无源继电器触点输出

　◎可以监视感温电缆的开路、短路故障

　◎感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强

　◎感温电缆具有可恢复功能

三、JTW-LD-HT5300缆式线型感温火灾探测器技术参数

型号	JTW-LD-HT5300
名称	缆式线型感温火灾探测器
品牌	海腾安全
产品类型	可恢复式定温报警
报警温度	85℃或105℃可调
工作电压	DC12V~DC30V
使用环境温度	85℃报警最高环境温度50℃ 105℃报警最高环境温度70℃
使用环境湿度	≤95%，无凝露
防护等级	IP65
输出方式	继电器输出
输出容量	1A/24VDC
复位方式	断电复位
正常运行指示灯	正常运行绿灯闪烁，闪烁频率1Hz
故障状态指示灯	黄灯常亮，表示感温电缆存在开路故障； 黄灯闪亮，表示感温电缆存在短路故障
火警指示灯	火警红灯常亮，探测器锁死
执行标准	GB16280-2014《线型感温火灾探测器》
其他	支持定制加装金属铠装屏蔽层、防爆层

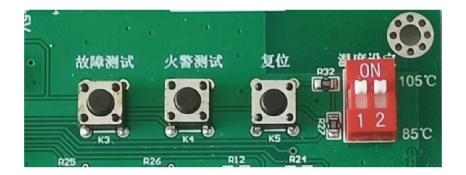

四、JTW-LD-HT5300缆式线型感温火灾探测器报警温度设置使用说明

　　注：报警温度选择拨码开关（温度设定）设置仅在信号处理单元上电前完成设置方有效；

　　1号和2号脚位在“85℃”位置时，报警动作温度为85℃：

　　1号和2号脚位在“105℃”位置时，报警动作温度为105℃；

　　按键“故障测试”用于模拟故障测试；按键“火警测试”用于模拟火警测试：

　　按键“复位”用于火警复位功能。

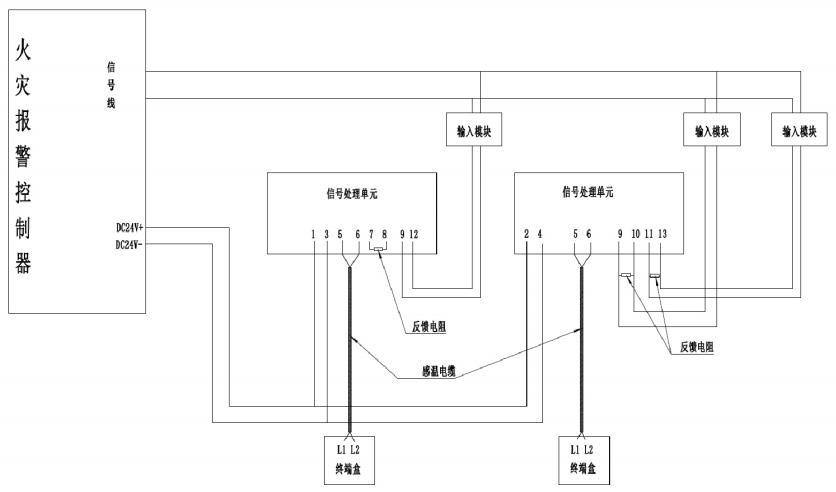

五、JTW-LD-HT5300缆式线型感温火灾探测器接线图

　　用1个输入模块，可以用故障常闭输出；

　　用2个输入模块，故障单独使用常开输出。
