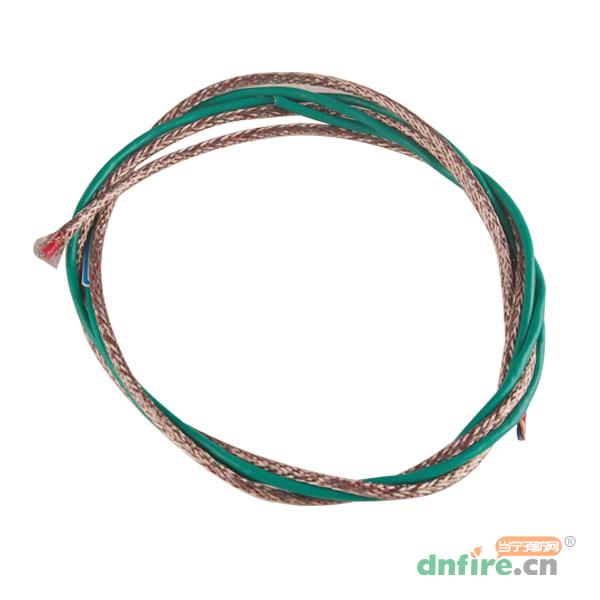

一、JTW-LD-SM3001可恢复式缆式线型定温火灾探测器概述

　　圣敏牌JTW-LD-SM3001可恢复式缆式线型定温火灾探测器是一种报警温度可设定调整、环境温度自动跟踪补偿、探测器可重复使用的线型火灾探测报警产品。
JTW-LD-SM3001感温电缆火灾探测器可与国内外任何种类的火灾报警控制器连接，构成火灾自动探测报警系统。

二、JTW-LD-SM3001可恢复式缆式线型定温火灾探测器工作原理

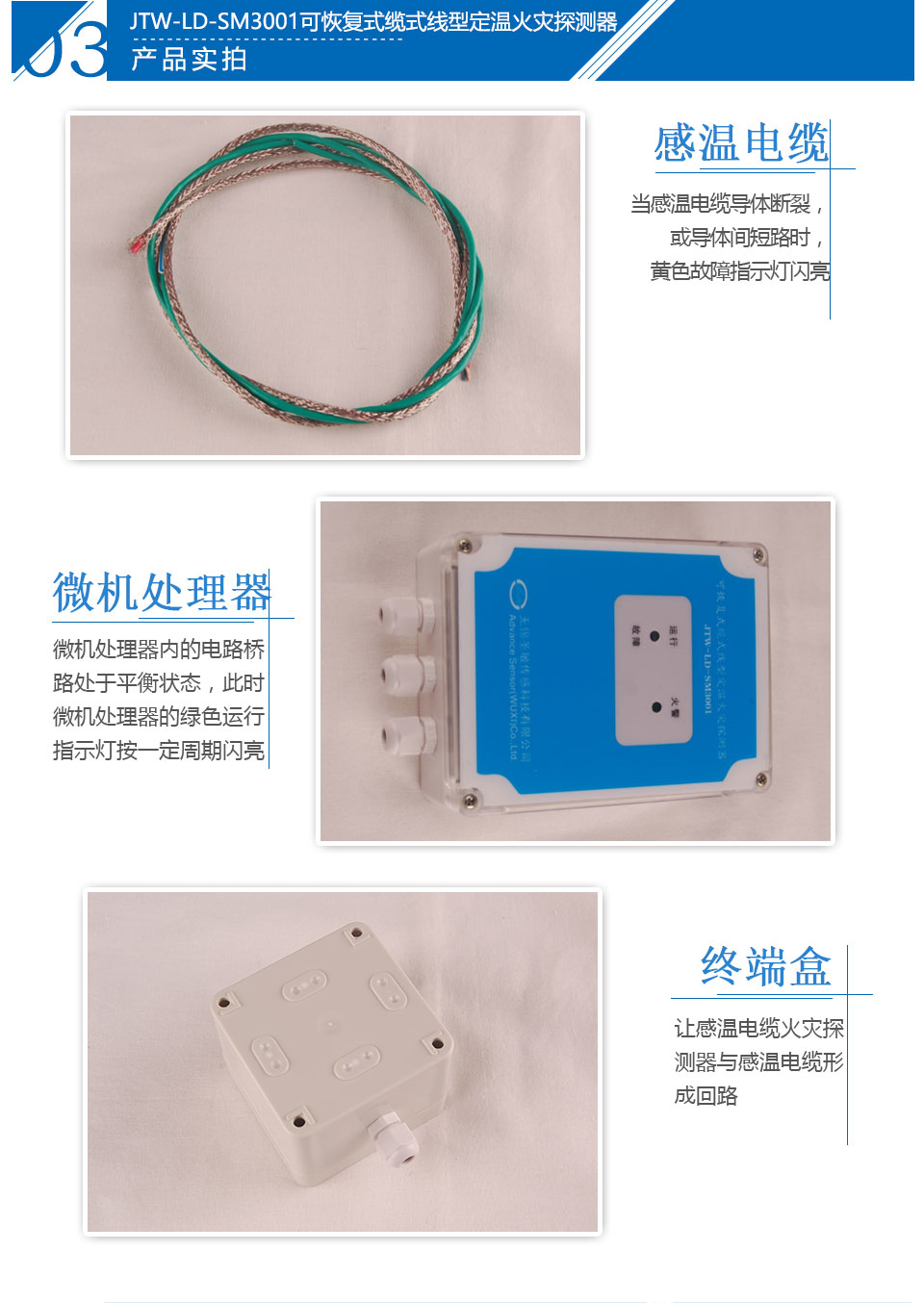

　　JTW-LD-SM3001探测器由可重复使用的感温电缆、微机处理器及终端盒三部分组成，系统在正常工作状态下(即常温环境下)，微机处理器内的电路桥路处于平衡状态，此时微机处理器的绿色运行指示灯按一定周期闪亮；当感温电缆导体断裂，或导体间短路时，黄色故障指示灯闪亮，故障继电器动作并通过其无源触点自动向报警控制器传输故障信号；当感温电缆周围发生火灾时，环境温度达到探测器预先设定的额定报警温度，感温电缆的绝缘电阻下降，使桥路失衡，再通过放大、比较、判断处理电路，驱动红色火警指示灯亮，火警继电器动作并通过其无源触点自动向报警控制器传输火警信号。

三、JTW-LD-SM3001可恢复式感温电缆探测器主要技术指标

型号	JTW-LD-SM3001
静态监视电流	小于15mA
工作电压	18V－36V
火警电流	小于25mA
温度范围	-30℃-75℃
相对湿度	90%－98%
敏感元件耐压	10KV
故障报警功能	断路、短路

四、JTW-LD-SM3001可恢复式缆式线型定温火灾探测器安装设计要求

　　1、设计说明：

　　(1)探测器必须以无抽头、无分支的连续布线方式安装，并严格按照国家消防设计规范要求，结合探测区域的环境温度及被保护物的报警温度，来决定探测器使用的长度、回路数、报警分区及报警温度的设定。

　　(2)每台微机处理器连接的感温电缆不超过200米。

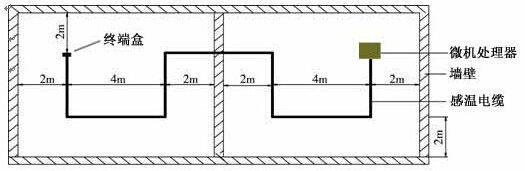

　　(3)关于保护面积和安装间距：保护面积（主要指空间保护）按长方形面积暂按长×宽（保护宽度为感温电缆周围半径±2米）计算，例如1米长感温电缆的保护面积为1×4＝4米2；两根感温电缆之间最大安装间距按4米计算。

　　(4)感温电缆与微机处理器间可采用信号电缆连接，但要求信号电缆的导体间绝缘电阻大于2000MΩ，信号电缆导体的内阻小于100Ω，信号电缆必须为4芯绞对结构。

　　2、安装要求：

　　感温电缆虽然具有一定的抗机械损伤能力，但其温度特性对线间的绝缘阻值要求极高，在感温电缆安装过程中，部分损伤问题很难从外表看出来，运行一段时间后可能会导致误报警，因此其不能等同于一般普通电缆处理，安装要求如下：

　　(1)尽量避免重物压在感温电缆上；

　　(2)感温电缆应避免安装在有机械损伤的场所；

　　(3)安装时严禁将感温电缆锐折；

　　(4)避免在感温电缆上涂刷腐蚀性物质；

　　(5)使用尼龙扎带固定感温电缆时，不能扎得过紧，避免感温电缆被勒紧的过程中，破坏了其线间绝缘阻抗。

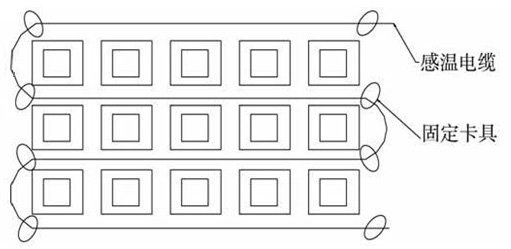

　　3、探测器的敷设方式

　　(1)电缆桥架、电缆隧道、电缆沟、电缆夹层及其他电缆火灾区域

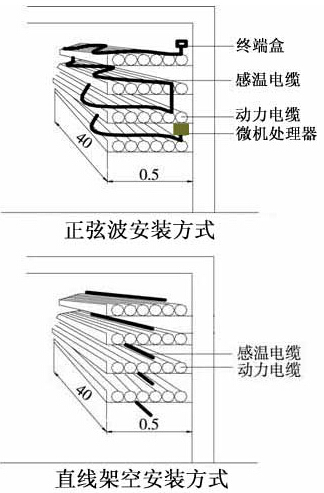

　　对于电缆区域的火灾探测，感温电缆可以采用正弦波接触式敷设或直线悬挂敷设。正弦波方式对温度探测的灵敏度相对高一些，但在工程应用中，为了抽换、检修、维护动力电缆方便，宜采用将感温电缆架空安装方式。探测器具体安装见图1。(该安装方式①进行了实体模拟试验。②与英国产品及标准进行了比照。③得到国家设计、施工、验收规范管理组认可)

　　注意：1、感温电缆架空安装时，宜在动力电缆拖架中心位置布置，感温电缆距离动力电缆垂直距离为150mm到250mm，当拖架宽度超过600mm时宜平行安装2根感温电缆。2、若要对35KV以上的高压动力电缆进行保护时，请提前与本公司联系，由我们提供技术支持。

点击查看更多感温电缆产品，技术、询价请联系400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTW-LD-SM3001
[名称]	可恢复式缆式线型定温火灾探测器
[品牌]	圣敏
[是否可恢复]	是
[工作电压]	18V-36V
[工作温度]	-30℃~+75℃
[环境湿度]	90%-98%，短期可达100%
