特别提醒：JTW-LCD-ZC500A现已停产，如需购买请联系客服。

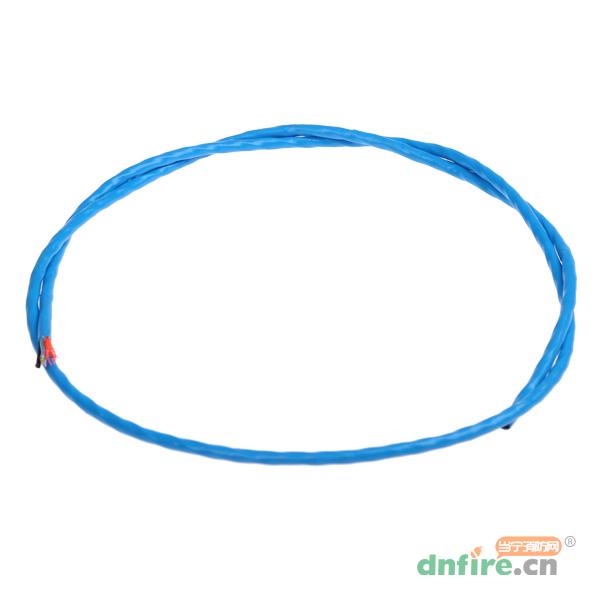

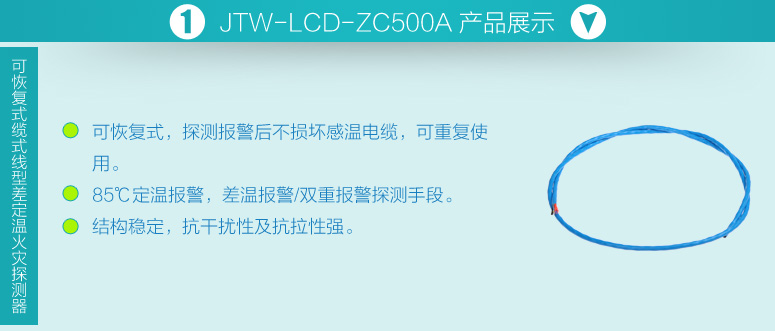

一、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器产品描述

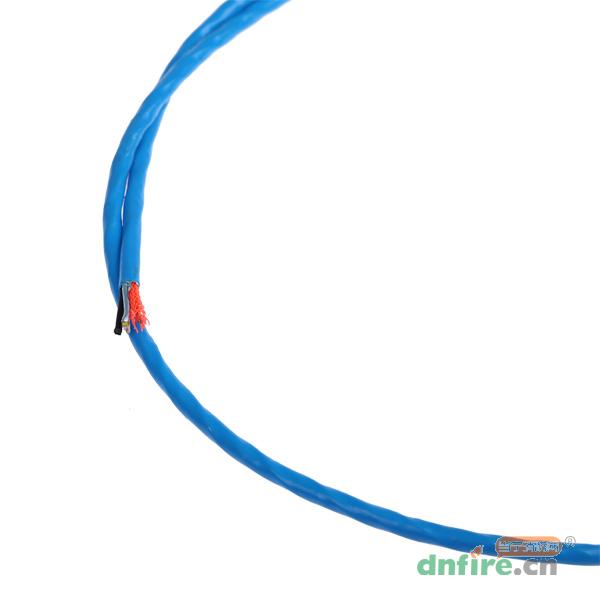

　　JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器（以下简称探测器）是西安智畅电子有限公司开发的具有自主知识产权的智能线型感温电缆火灾探测器，由微机调制器、终端处理器、感温电缆三部分构成，具备差定温报警功能。

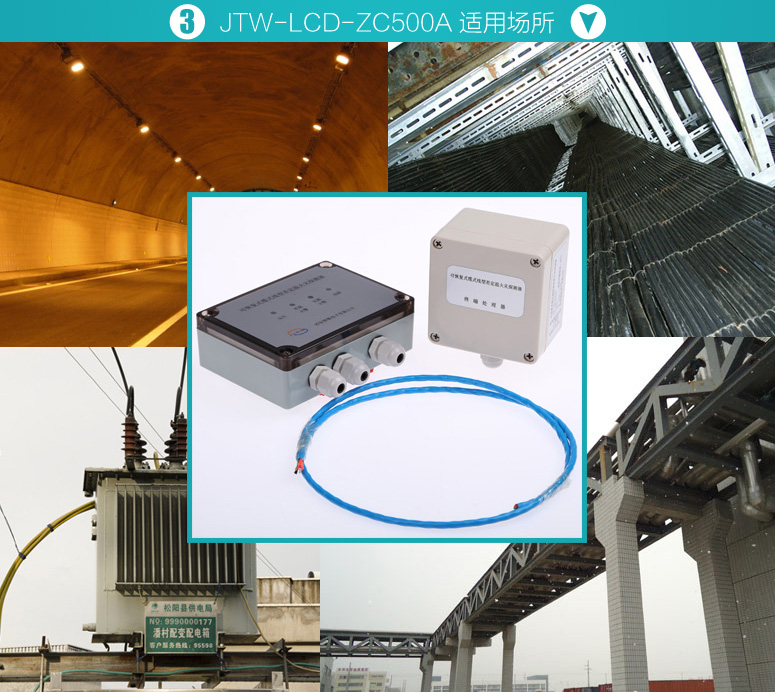

二、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器应用场所

　　（1）电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等：

　　（2）电力设施：配电装置、开关设备、变压器、电抗器等；

　　（3）油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；

　　（4）皮带传输设施：运煤、运料皮带，自动化生产线。

三、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器主要技术指标

　　1.探测器类别：可恢复式缆式线型差定温火灾探测器

　　2.工作电压：DC24V允许范围：DC20V～DC28V

　　3.静态电流≤40mA

　　4.报警电流≤60mA

　　5.定温报警温度：85℃

　　6.报警复位：断电复位

　　7.状态指示：上电稳定及记忆状态：绿色指示灯闪亮（频率约1Hz）

　　正常运行：运行（绿色）指示灯常亮

　　差温火警：差温（红色）指示灯常亮

　　定温火警：定温（红色）指示灯常亮

　　故障：故障（黄色）指示灯常亮

　　8.使用环境：温度：-10℃～+50℃

　　相对湿度≤95%，不凝露

　　9.使用长度：≤150m

　　10.外壳防护等级：IP66

　　11.执行标准：GB16280-2005及1号修改单

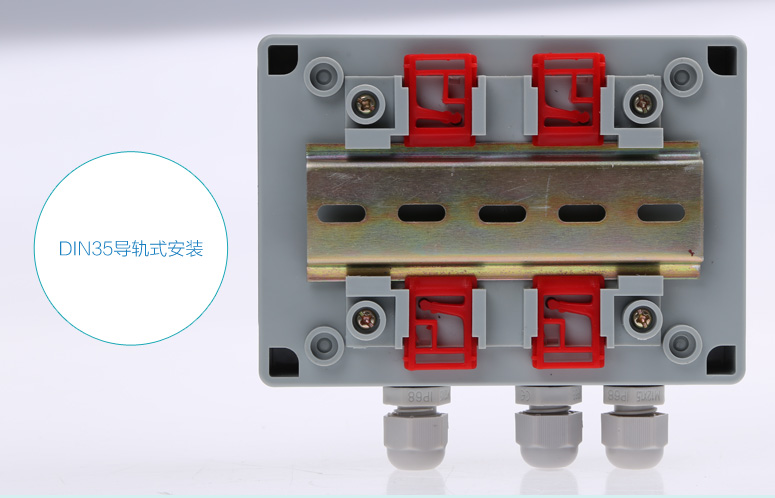

　　12.微机调制器安装方式:DIN35导轨式安装

四、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器设置及使用说明

　　（1）通过微机调制器的插针可以设置可恢复端报警温度，具体设置方法如下

　　（2）调试说明：

　　调试前请去掉探测器的联动关系，以免引起设备的误动作，造成人员及财产损失!

　　A.手动模拟火警、故障

　　用磁铁（强磁）靠近微机调制器上的模拟火警、模拟故障调试点，探测器即可发出火警或故障信号。

　　用磁铁（强磁）靠近终端处理器上的火警1模拟、火警2模拟调试点，探测器即可发出火警信号。

　　扳动微机调制器内部的火警、故障测试开关／插针，探测器即可发出火警或故障信号。

　　B.实体火灾模拟试验（敷设时应在终端部分预留1-2米的感温电缆用于试验时使用，完毕后应将试验部分剪下。

　　在靠近探测器的末端，用火苗均匀直接燃烧某一段（100mm-200mm）．在响应时间内应发出火警信号。

　　将探测器末端不少于1米长的一段快速放入100℃水中，应在短时间内发出报警（对于设定动作温度低于100℃）。

　　实体火灾模拟试验后，应进行系统恢复，必须将烧过的部分剪断，重新接线，有利于提高系统的稳定性。

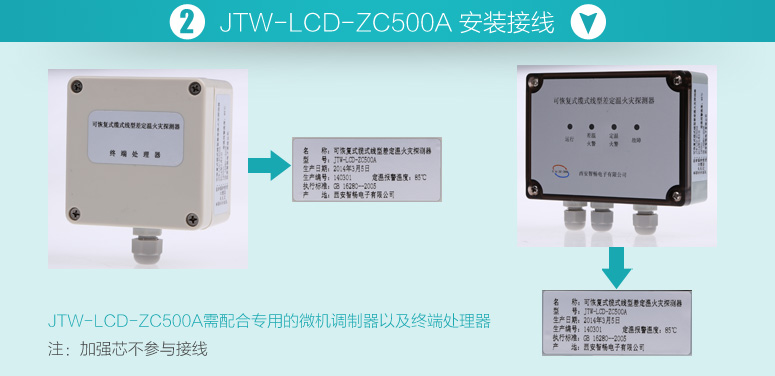

五、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器接线说明

　　微机调制器接线端子示意图如图1所示：


图1 微机调制器接线端子示意图

　　其中：

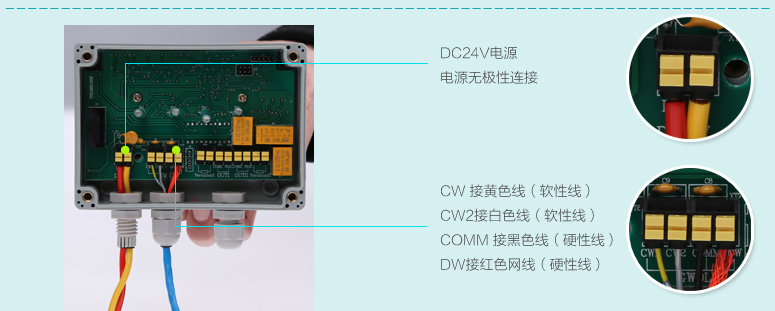

　　（1）D1、D2：接DC24V电源，无极性连接。

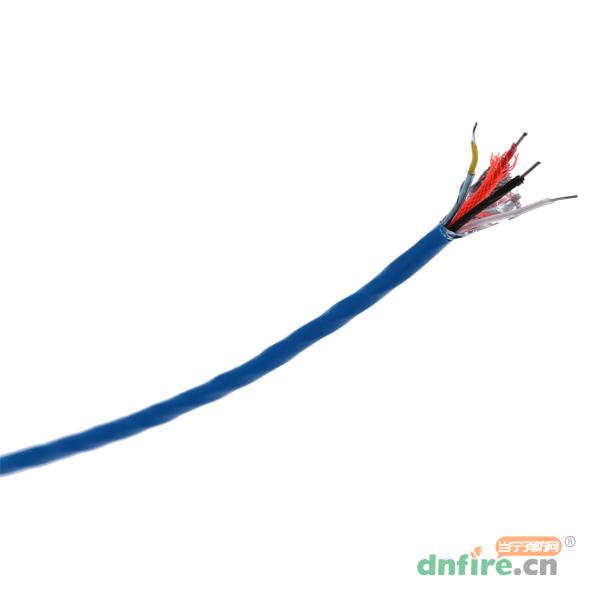

　　（2）DW、COMM、CW1、CW2：接感温电缆，其中DW接感温电缆白色线（硬性线、带红色丝网），COMM

　　接感温电缆黑色线（硬性线）、CW1

　　接感温电缆黄色线（软性线），CW2接感温电缆白色线（软性线）。

　　（3）OUT1：差温火警/故障/正常继电器触点复合输出

　　（4）Terminal1:OUT1电阻接入点(配套输入模块)

　　（5）OUT2：定温火警/故障/正常继电器触点复合输出

　　（6）Terminal2:OUT2电阻接入点(配套输入模块)

　　终端处理器接线端子示意图如图2所示：

图2 终端处理器接线端子示意图

　　其中：DL1、COMM、CW1、CW2：接感温电缆，DL1接感温电缆白色线（硬性线、带红色丝网），COMM接感温电缆黑色线（硬性线）、CW1接感温电缆黄色线（软性线），CW2接感温电缆白色线（软性线）

六、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器外形结构

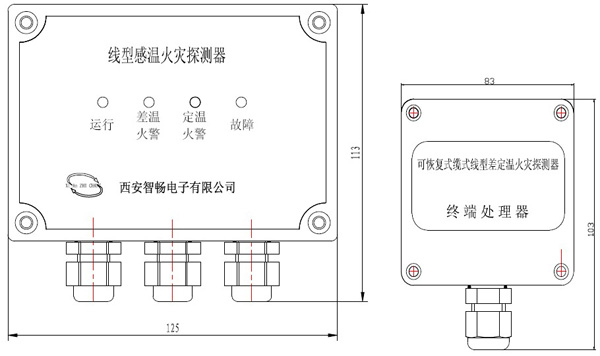

图3 JTW-LCD-ZC500A产品外型尺寸图

七、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器使用及操作

　　当系统布线、安装完毕，打开微机调制器电源，微机调制器绿色指示灯闪亮，1分钟后微机调制器绿色指示灯常亮，微机调制器进入正常监视状态。


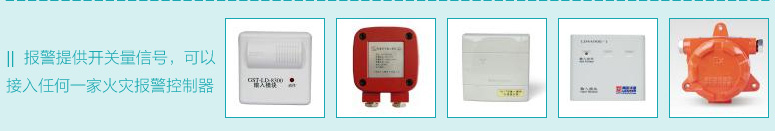

八、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器系统配接说明

　　探测器可以接入火灾报警控制系统中，应用方法如图3所示。

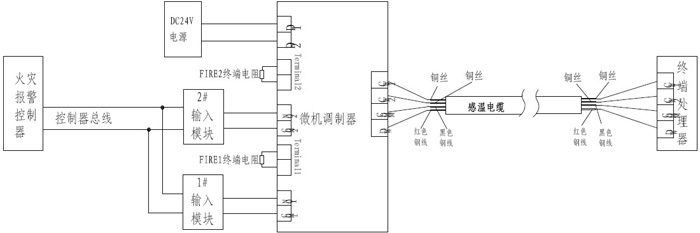

图3 感温电缆与控制器系统配接图

　　备注：

　　（1）Terminal1、Terminal2处所配接的电阻为输入模块的终端的电阻。

　　（2）如差定温火警合并输出，可连接一个输入模块


九、JTW-LCD-ZC500A可恢复式缆式线型差定温火灾探测器注意事项

　　1.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于150mm，并防止护套破损，，运输时应妥善包装，避免积压冲击。

　　2.建议每年对线型定温火灾探测器进行实体火灾测试，以确保探测器稳定可靠的运行。

点击查看更多感温电缆产品，技术、询价请联系400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTW-LCD-ZC500A
[名称]	可恢复式缆式线型差定温火灾探测器
[别名]	差定温缆式线型火灾探测器
[品牌]	西安智畅
[是否可恢复]	是
[工作电压]	DC24V范围：DC20V~ DC28V
[防护等级]	IP66
[工作温度]	-10℃～+50℃
[环境湿度]	85℃
