一、JTW-LD-PTA302缆式线型感温火灾探测器产品概述

　　JTW-LD-PTA302缆式线型感温火灾探测器是沈阳普泰安科技有限公司开发的具有自主知识产权的智能线型感温火灾探测器，由微机调制器、终端处理器、感温电缆三部分构成，具有模拟量（可恢复）报警功能，可以有效的保护以下对象：

　　●电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；

　　●电力设施：配电装置、开关设备、变压器、电抗器等；

　　●油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；

　　●皮带传输设施：运煤、运料皮带，自动化生产线。

二、JTW-LD-PTA302缆式线型感温火灾探测器产品特点

 　　1.感温电缆结构稳定，抗干扰性及抗拉性能强。

　　2.在安全温度范围内探测器报警后不损坏感温电缆，感温电缆可重复使用。

　　3.探测器抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

　　4.微机调制器外壳防护等级达到IP66，可以适用多种环境应用。

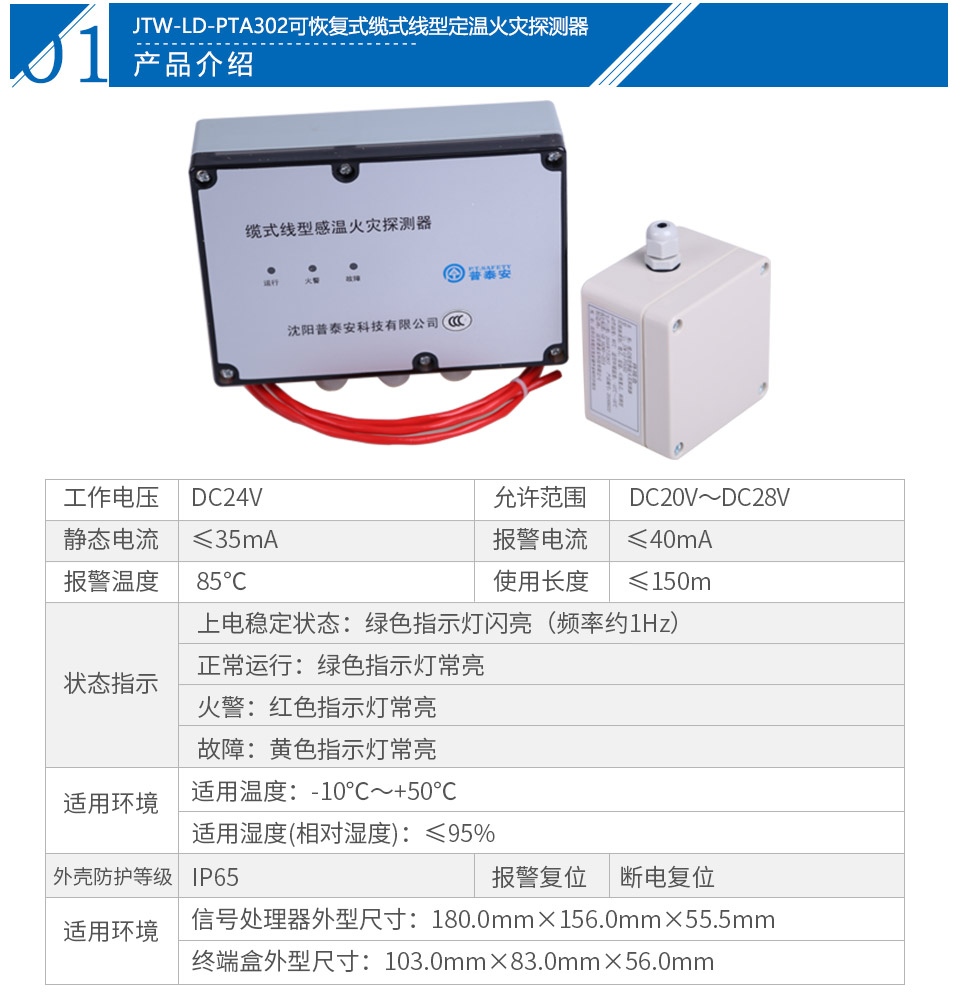

三．JTW-LD-PTA302缆式线型感温火灾探测器产品技术特性

　　1.探测器类别：缆式线型感温火灾探测器

　　2.工作电压：DC24V允许范围：DC20V～DC28V

　　3.静态电流≤40mA

　　4.报警电流≤60mA

　　5.报警温度：85℃

　　6.报警复位：断电复位

　　7.状态指示：上电稳定及记忆状态：绿色指示灯闪亮（频率约1Hz）

　　正常运行：绿色指示灯常亮

　　火警：红色指示灯常亮

　　故障：黄色指示灯常亮

　　8.使用环境：温度：-10℃～+50℃

　　相对湿度≤95%，不凝露

　　9.使用长度：≤200m

　　10.外壳防护等级：IP66

　　11.微机调制器安装方式：背板式安装


四、JTW-LD-PTA302缆式线型感温火灾探测器产品接线说明

　　微机调制器接线端子示意图如图1所示：

图1微机调制器接线端子示意图

　　图1微机调制器接线端子示意图

　　其中：

　　（1）DY1、DY2：接DC24V电源，无极性连接。

　　（2）A、B、COMM、C、D：接感温电缆，其中A、B、C、D接感温电缆白色线（软性线），COMM接感温电缆金属丝线。

　　（3）FIRE1：火警/故障/正常继电器触点复合输出

　　（4）Terminal1:电阻接入点(配套输入模块)

　　（5）FIRE2、Terminal2:预留

　　终端处理器接线端子示意图如图2所示：

图2终端处理器接线端子示意图

　　其中：其中A、B、C、D接感温电缆白色线（软性线），COMM接感温电缆金属丝线。

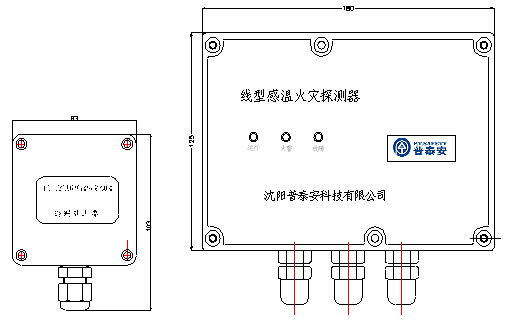

五．JTW-LD-PTA302缆式线型感温火灾探测器产品外型结构示意图

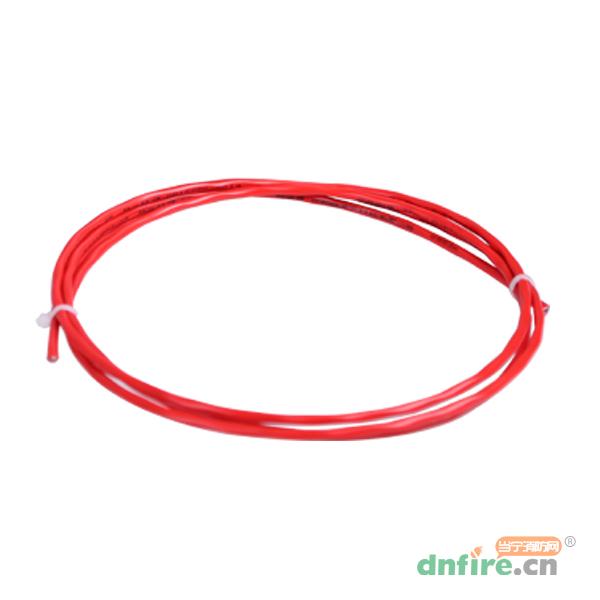

图3.JTW-LD-PTA302感温电缆外型结构图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTW-LD-PTA302
[名称]	缆式线型感温火灾探测器
[是否可恢复]	是
[工作电压]	DC24V允许范围：DC20V～DC28V
[防护等级]	IP66
[工作温度]	-10℃～+50℃
[环境湿度]	≤95%，不凝露
