一、GST-LD-SD128总线制操作盘概述

　　GST-LD-SD128总线制操作盘在现有LD-SD064A智能手动消防启动盘基础上新采用LD-SD064A智能手动消防启动盘势必增加控制柜的问题，从而达到了为用户降低成本的目的。此控制盘整体采用金属框架镶嵌塑料面板方式，塑胶按键性能可靠，寿命长；采用贴片灯,整体产品简单实用；在面板大小不变的情况下，按键数由64个增加到128个，简化生产装配过程，提高生产效率。此控制盘还完成了128个键和256个LED指示灯的管理，可将按键转化成键值发送到回路板，实现接线少、允许布线距离长、可靠性高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。

二、GST-LD-SD128总线制操作盘特点

　　1、本操作盘采用模块化结构设计，可与JB-QG-GST5000、JB-QT-GST5000火灾报警控制器配合使用，且根据工程需要灵活配置控制点数。

　　2、本操作盘操作简单、配置灵活，用户可以用一个按键启停单个总线设备，也可以用一个按键启停一组总线设备。

　　3、本操作盘能够直观的指示出总线设备当前的启动及反馈状态，方便用户查看。

　　4、本操作盘不直接连接总线设备，无需外部接线。

三、GST-LD-SD128总线制操作盘主要技术指标

容量	每块操作盘有128个手动按键、128组指示灯 （每组指示灯含1只启动指示灯、1只反馈指示灯）
接口	10P通讯接口，连接回路板，每块回路板最多连接4块本操作盘
工作电压	DC5V，电压范围DC4.75V~DC5.25V
功耗	＜2W
使用环境	温度：0℃～+40℃ 相对湿度：≤95%，不凝露
外形	484mm×178mm

三、结构特征、安装与布线

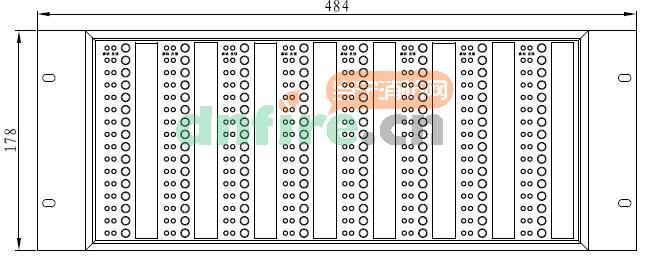

　　GST-LD-SD128总线制操作盘由控制板和灯板组成，控制板与灯板之间采用插针方式连接，其面板示意图如图：

　　GST-LD-SD128总线制操作盘面板灯、键含义如下：

　　（1）按键：每路1只手动按键，用于启/停对应定义的总线设备。

　　（2）启动灯：红色，发出命令信号时该灯点亮，如果10s内未收到反馈信号，该灯闪烁。

　　（3）反馈灯：红色，接收到对应的总线设备反馈信号时，该灯点亮。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-LD-SD128
[工作电源]	DC5V
[环境温度]	0~40摄氏度
[环境湿度]	≤95%，不结露
[尺寸]	484X178mm
