一、GST-LD-KZ08H直接控制盘概述

　　GST-LD-KZ08H直接控制盘是专为消防控制系统中的重要设备：消防泵、排烟机、送风机等实施可靠控制而设计的。

　　GST-LD-KZ08H直接控制盘必须与ZD-02同时使用，只用2根截面积1.0mm2的线，达到1km的传输距离。

二、GST-LD-KZ08H直接控制盘功能特点

　　本控制盘为被每个控设备提供一路专线控制，极大地提高了控制系统的可靠性。

　　本控制盘采用模块化结构设计，配置灵活，可与GST5000H、GST9000H控制器配合使用，且可根据工程需要按需配置盘数量。

　　本控制盘可独立工作，当控制器瘫痪时仍能通过本盘对被控设备进行启停控制。

　　本控制盘采用2线方式连接ZD-02直控盘终端器，实现对被控设备的启动、停动控制，节省布线成本。

　　本控制盘具有检线功能，能够检测线路的短路、断路故障。

　　本控制盘具有手动锁，可对手动操作进行权限控制。

三、GST-LD-KZ08H直接控制盘技术参数

容量	每盘 8 路输出，每路输出对应 2 个按键和 3 个状态指示灯
线制	每路控制盘输出与终端器之间 2 线连接
工作电压	DC24V，电压范围 DC20V~DC28V
功耗	＜10W
使用环境温度	0℃~+40℃
相对湿度	≤95%，不凝露
外形尺寸	484mm×44.5mm

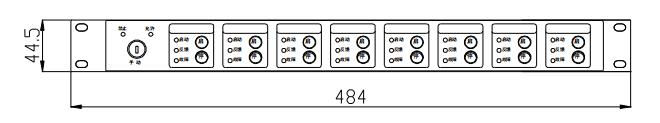

四、GST-LD-KZ08H直接控制盘外形尺寸与结构

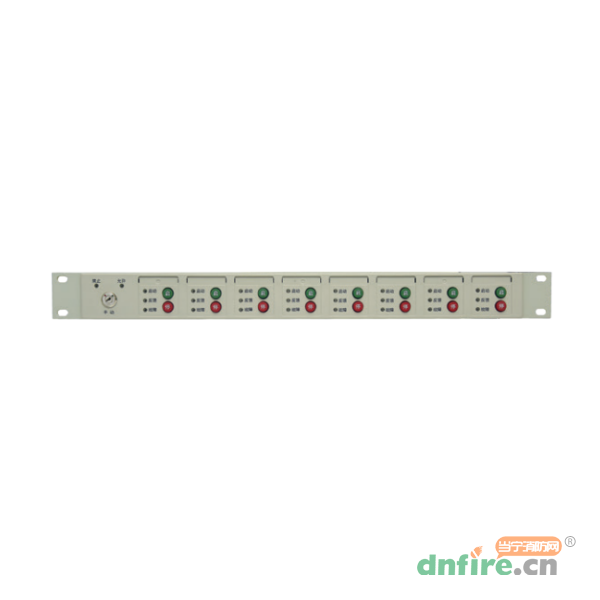

　　每块控制盘包含1个手动锁和8路控制单元，每路控制单元包含1个启动按键、1个停动按键和3个工作状态指示灯（启动、反馈、故障）。

　　控制盘面板灯键含义如下：

　　（1）手动锁：用于使能或禁止手动操作。

　　（2）禁止灯：绿色，当手动锁处于禁止状态时点亮。

　　（3）允许灯：绿色，当手动锁处于允许状态时点亮。

　　（4）启动键：绿色，此键按下，向被控设备发出启动命令。

　　（5）停动键：红色，此键按下，向被控设备发出停动命令。

　　（6）启动灯：红色，发出启动信号时该灯点亮；如果发出启动命令后10秒内未收到反馈信号，该灯闪烁；发出停动信号后该灯熄灭。

　　（7）反馈灯：红色，接收到反馈信号时该灯点亮；反馈信号恢复后该灯熄灭。

　　（8）故障灯：黄色，线路发生短路和断路故障时该灯点亮；故障状态恢复后该灯熄灭。

　　（9）标签栏：用于标注被控设备的位置信息。

五、GST-LD-KZ08H直接控制盘接线说明

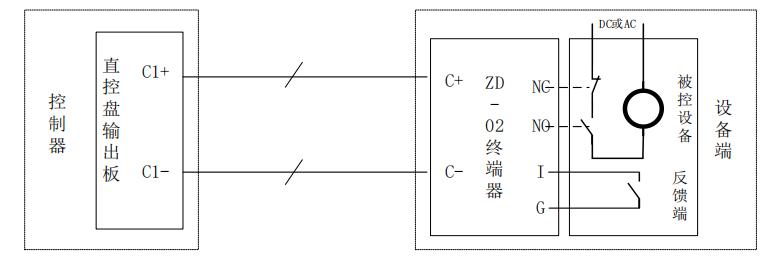

　　直控盘输出采用2线方式，通过ZD-02直控盘终端器与被控设备连接，单路输出即可实现对启停双控设备的控制，如图所示。

　　ZD-02直控盘终端器的触点容量为：5A220VAC或5A24VDC。
