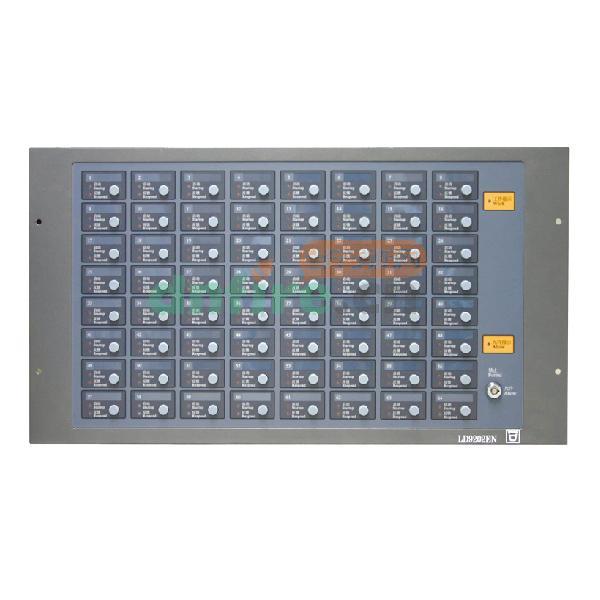

一、LD9202EN联动控制盘介绍：

　　LD9202EN联动控制盘是依据GB16806-2006《消防联动控制系统》设计开发的，满足GB/T19001-2000《质量管理体系 要求》。通过CANBus与本公司生产的E/EN系列火灾报警控制器配套使用，该盘具有64路多线或总线控制功能。既可以作为总线盘间接控制现场设备，也可以作为多线盘直接控制现场设备；该盘还具备按键保护、现场信息上传、线路故障检测以及输出线过流保护等功能。

二、LD9202EN联动控制盘功能：

　　★采用CANBus通讯方式。

　　★每台最多控制64路总线或多线输出设备。

　　★总线输出控制可通过配置多线输出板转为多线输出控制。

　　★具有键盘锁定功能，可以防止误操作。

　　★每路均具有启动和现场反馈指示功能。

　　★多线盘的每路都具有线路故障检测功能。

　　★多线盘的每一路都具有最大2A的驱动能力，并具备过流保护功能。

三、LD9202EN联动控制盘主要技术指标：

主要技术指标
内容	技术参数
通讯方式	CANBus
最大控制路数	64路
电源电压	DC24V
输出电压	DC24V
最大输出电流	1A(单路)
空载功耗	≦1.5W+8路输出板数量*1.2W
工作环境温度	0℃-45℃
工作环境相对湿度	≦95%RH(40±2℃)
安装方式	入柜6U(需单配立柜或琴台)
最大外形尺寸	宽483mm×高267mm
重量	2.7kg±0.1kg

四、LD9202EN联动控制盘外形与结构尺寸图：



五、LD9202EN联动控制盘端子图与接线方式：

　　当作总线盘使用时仅用上图所示总线控制盘即可，当作多线盘使用时，需要增加8路多线输出板，每块8路多线输出板具有8路输出功能，其接线端子和现场设备的连接示意图如下，当8路多线输出板中有空闲的回路时，相应回路的输出端子处应按照图中第8路的示范，分别接入5.1KΩ和82KΩ电阻。

布线要求：与LD9201EN相同。

六、LD9202EN联动控制盘特点：

　　★LD9202EN可由三部分组成：64路总线控制盘，32路多线转换板或64路多线转换板，8路多线输出板。

　　★系统自检时所有的启动和反馈指示灯会闪，而不影响其输出功能，自检结束后能恢复自检前所显示的状态。

　　★当控制器软件复位后该盘也会随之复位。

　　★当键盘锁处于“禁止”状态时，将禁止所有的按键操作，但不影响控制器对每一回路的自动启动和停止，当键盘锁处于“允许”状态时，将允许各种按键操作；当键盘锁的状态发生变化时，手动盘能将变化信息上传给控制器。

　　★需直启现场设备时，可根据用户需求灵活配置所需8路多线输出板的数量。8路多线输出板以8路为一组进行扩展，未接现场直启设备的控制点可通过控制器软件设置为总线输出方式。

　　★多线输出板既可以检测启动线之间的短路和断路故障，也可以检测反馈线的断路故障。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达华信
[型号]	LD9202EN
[类型]	联动控制盘
[工作电源]	DC　24V
[工作电流]	2A（单路）
[环境温度]	0℃～45℃
[环境湿度]	≤95%，不结露
[尺寸]	宽483mm×高267mm
[重量]	2.7Kg±0.1Kg
[别名]	总线制操作盘
