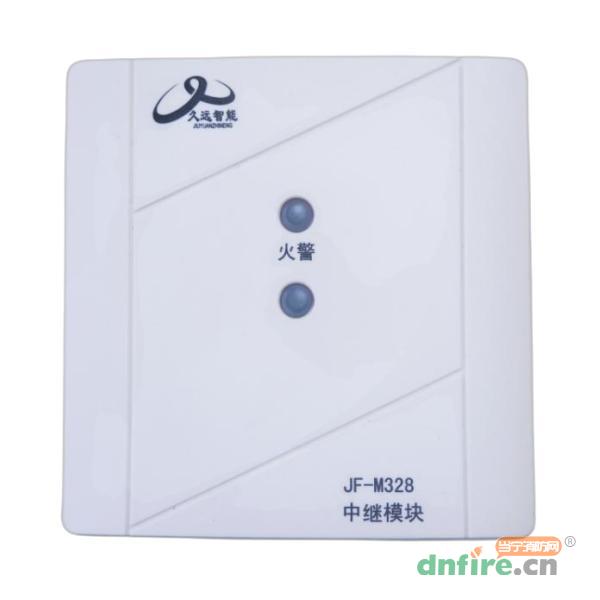

一、JF-M328中继模块功能特点

　　内置微处理器。

　　采用SMT表面贴装工艺。

　　DC24V电源总线，无极性。

　　回路总线，无极性。

　　与现场设备连接，同时为现场设备供电，电压范围DC20~28V。

　　施工中供电线及通信线建议使用双绞线，导线截面积不小于1.0mm2。

　　回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

　　电子编码方式。

　　采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。

　　具备状态监测和故障检测功能。

　　模块后带载设备无需编址，既可采用分支布线，也可采用菊花链方式，无需终端电阻。

　　带载现场探测设备数量≤32个。

二、JF-M328中继模块技术参数

型号	JF-M328
名称	中继模块
品牌	久远
工作电压	回路工作电压：DC13～28V，无极性 24V工作电压：DC20～28V，无极性
监视电流	≤0.7mA（回路） ≤40mA（DC24V）
报警电流	≤0.7mA（回路） ≤100mA（DC24V）
输出电流	50mA
带载探测设备数量	≤32个
确认灯	监视状态：“火警”灯红色闪亮 故障状态：“火警”灯熄灭 报警状态：“火警”灯红色常亮
线制	四线制
编址范围	1~200
编址方式	专用电子编码器
最远传输距离	1000m/RVS2*1.0 mm2
工作温度	-10℃～+55℃
贮存温度	-20℃～+65℃
相对湿度	≤95%（无凝露）
外观	白色
外壳材质	塑料
产品质量	114g
外形尺寸	L 85mm×W 85mm×H 43mm
执行标准	GB 16806-2006《消防联动控制系统》

三、JF-M328中继模块接线图

　　模块后带载设备无需编址，既可采用分支布线，也可采用菊花链方式，无需终端电阻。

　　带载现场探测设备数量≤32个。
