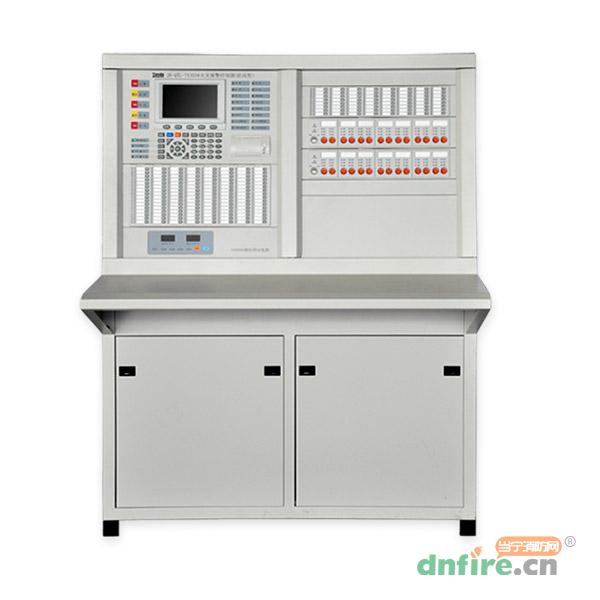

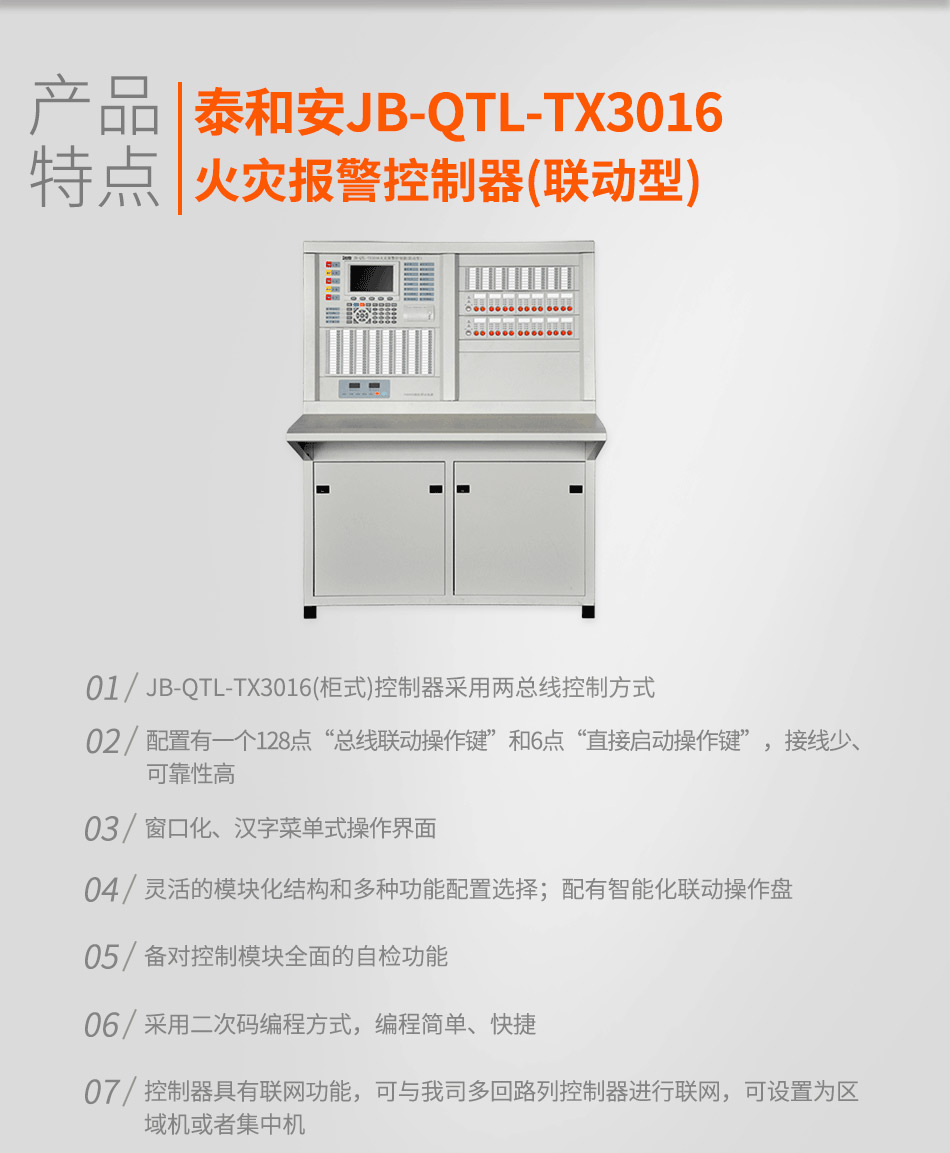

一、JB-QTL-TX3016A火灾报警控制器(联动型)产品概述

　　JB-QTL-TX3016A(琴台)控制器采用两总线控制方式，16回路标准设计，每回路最大242个总线部件位点。其挂接我公司电子编码、遥控编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

　　JB-QTL-TX3016A控制器配置有一个128点“总线联动操作键”和6点“直接启动操作键”，接线少、可靠性高；窗口化、汉字菜单式操作界面；灵活的模块化结构和多种功能配置选择；配有智能化联动操作盘；具备对控制模块全面的自检功能；采用二次码编程方式，编程简单、快捷。

　　JB-QTL-TX3016A控制器具有联网功能，可与泰和安公司的多回路列控制器进行联网，可设置为区域机或者集中机。

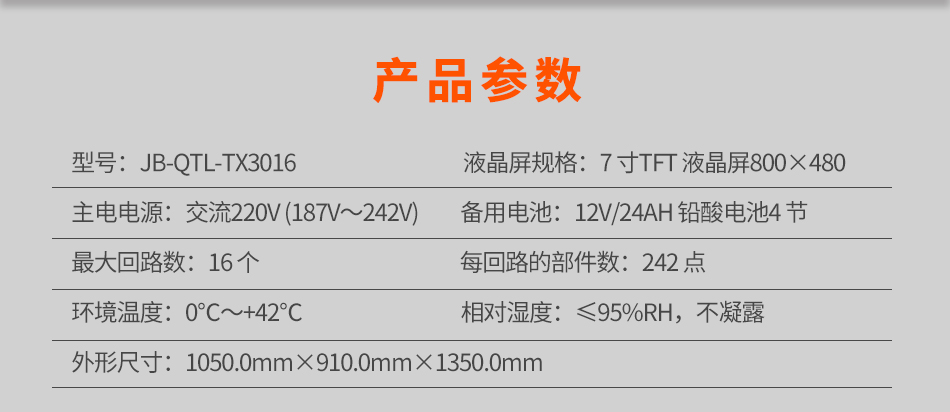

二、JB-QTL-TX3016A火灾报警控制器技术参数

型号	JB-QTL-TX3016A
主电电源	交流220V (187V～242V)
备用电池	12V/24AH 铅酸电池4 节
液晶屏规格	7 寸TFT 液晶屏800×480
容量	最大回路数：16 个每回路的部件数：242 点
温度	0℃～+42℃
相对湿度	≤95%RH，不凝露

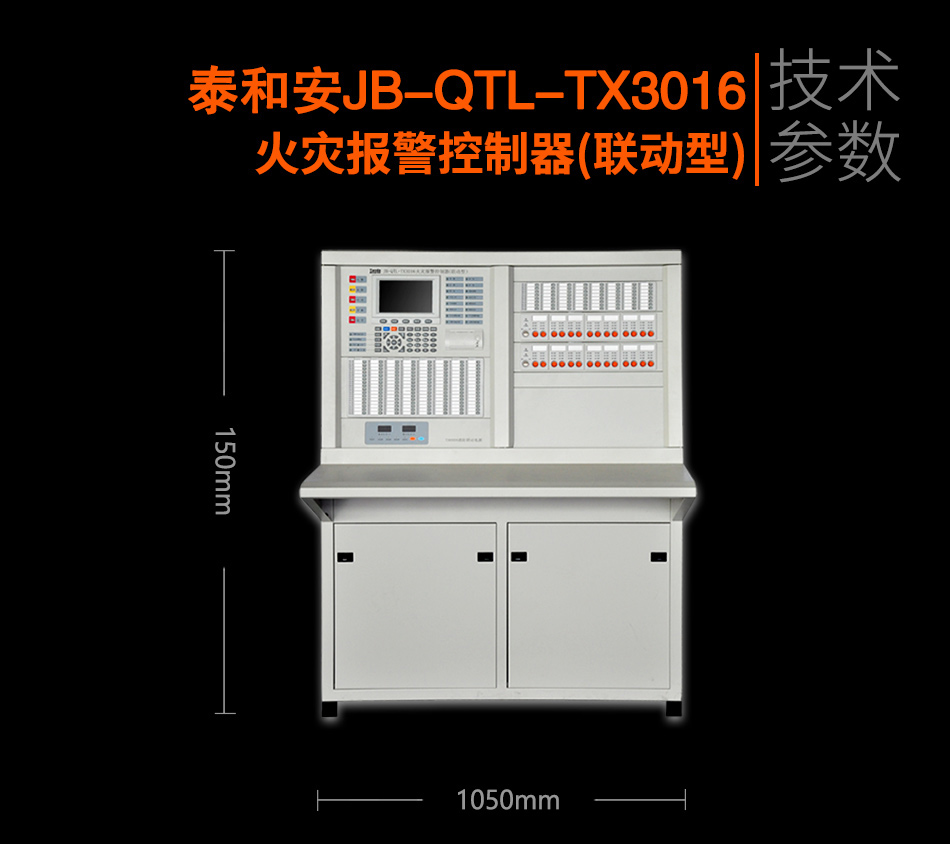

外形尺寸	1050.0mm×910.0mm×1350.0mm

注：不可将485、CAN 通讯线和电话线与报警总线布在同一根多芯电缆中。

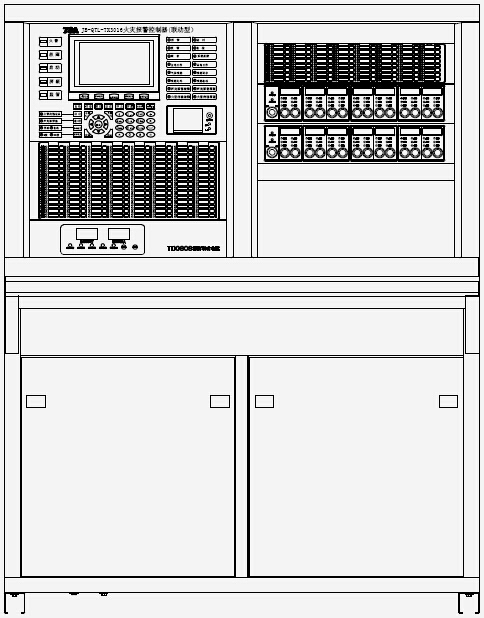

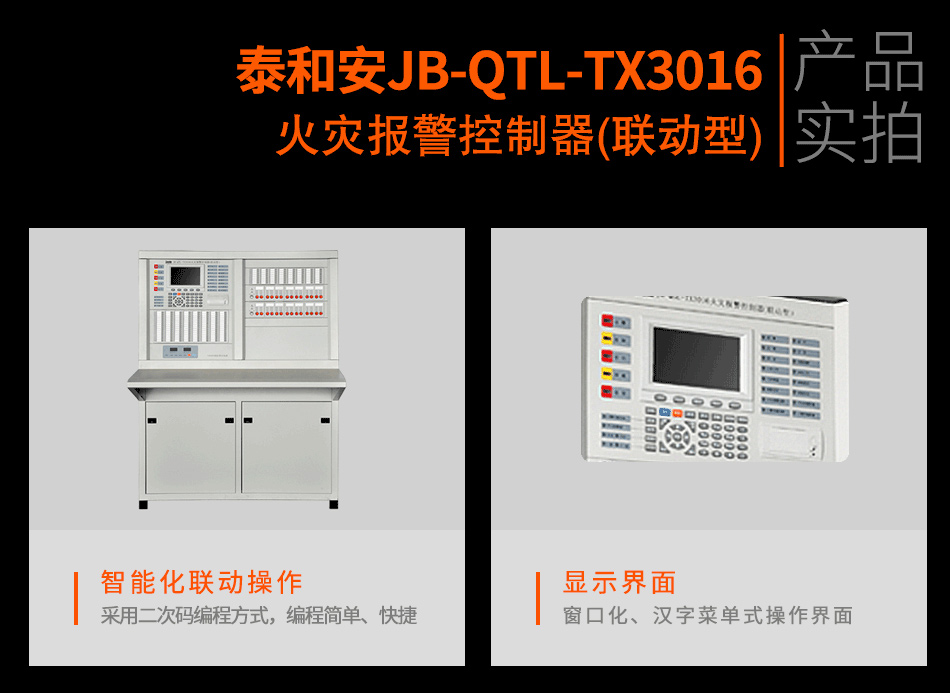

三、JB-QTL-TX3016A火灾报警控制器外观结构示意图

　　JB-QTL-TX3016A火灾报警控制器(联动型)外观结构示意图如图所示(以实物为准)：

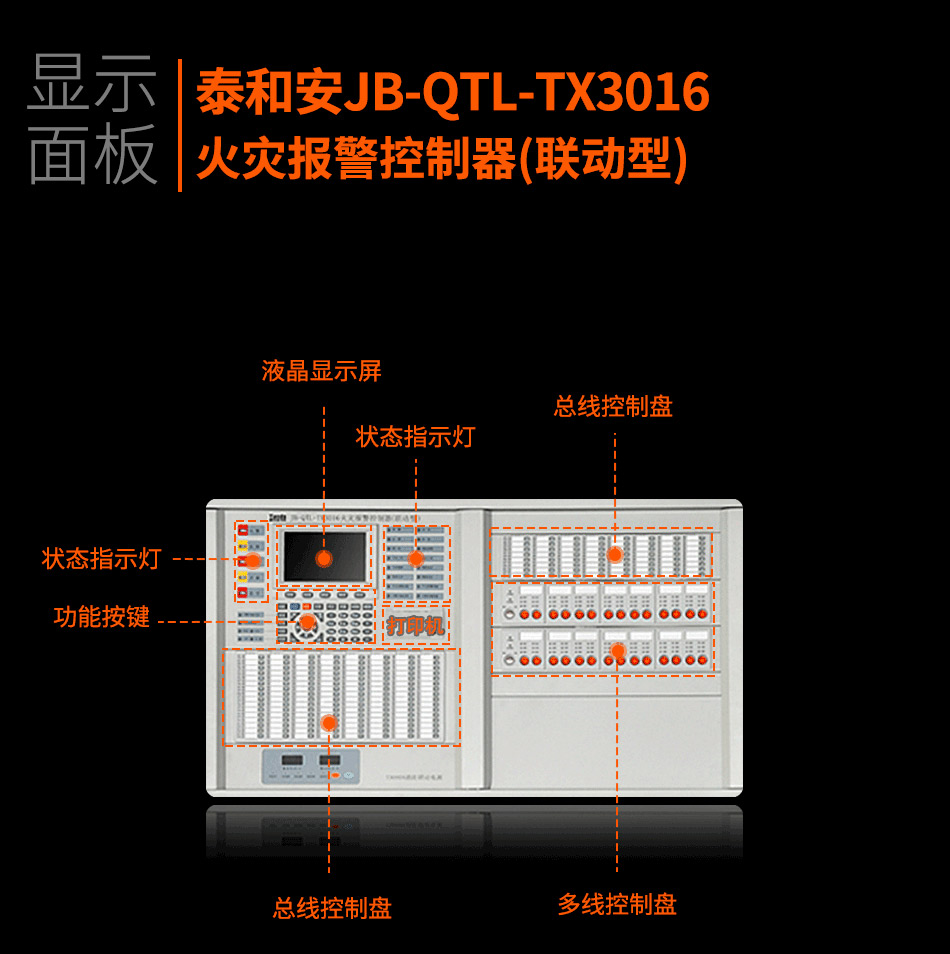

JB-QTL-TX3016A 火灾报警控制器面板示意图

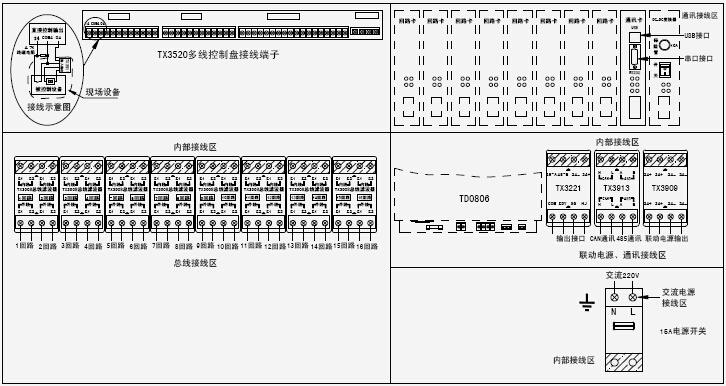

四、JB-QTL-TX3016A火灾报警控制器外部接线端子

JB-QTL-TX3016A火灾报警控制器外部接线端

　　1、多线盘01～06：直接启动操作盘为有源常开输出端子，启动时闭合接+24V(每个点最大输出电流200mA)；

　　2、多线盘I1～I6：直接启动操作盘反馈端子，无源输入，不用时接接入4.7K电阻；

　　3、多线盘COM1～COM6：直控点输入输出公共端；

　　4、(监控点启动输出)HJ：火警传输设备为有源常开输出端子，启动时闭合接+24V(最大输出电流100mA)；不用时接接入10K电阻；

　　5、点启动输出)SG：声光警报器为有源常开输出端子，启动时闭合接+24V(最大输出电流100mA)；不用时接接入10K电阻；

　　6、(监控点启动输出)COM：火警传输设备和声光警报器的公共接线端子；

　　7、Z1、Z2：无极性二总线端子。

　　8、24V+、24V-：24V联动电源输出；

　　9、USB接口：系统或调试人员传输设备安装位置、联动逻辑等配置信息；

　　10、串口接口：用于连接CRT；

　　11、485通讯：预留(程序增加此功能，此端子才能用)；

　　注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

　　12、CAN通讯：主、分机通讯接口端子。

　　注意：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。
