一、TX3520多线控制盘产品概述

　　TX3520多线控制盘是配TX3016、TX3032火灾报警控制器上直控单元的扩展，以下简称控制盘。控制盘通过RS485与火灾报警控制器进行通讯，RS485接收到控制器的通讯帧，解析数据，根据命令收集直控点状态、启动和停止直控点等。

二、TX3520多线控制盘特点

　　TX3520控制盘具有如下主要特点：

　　●内置微处理器；

　　●RS485通讯方式，地址由拨码开关编码；

　　●直控点点数在6、10、14点任选；

　　●操作简单，外观整洁，使用方便，可靠性高。

　　●按键可直接控制直控点启/停操作，并以有源方式输出；

　　●电锁直接对直控点进行手动允许和禁止操作；

　　●直控点设有启动状态、反馈状态和故障状态指示，并将状态信息传送至控制器；

　　●编辑控制器联动逻辑对每个直控点进行联动操作。

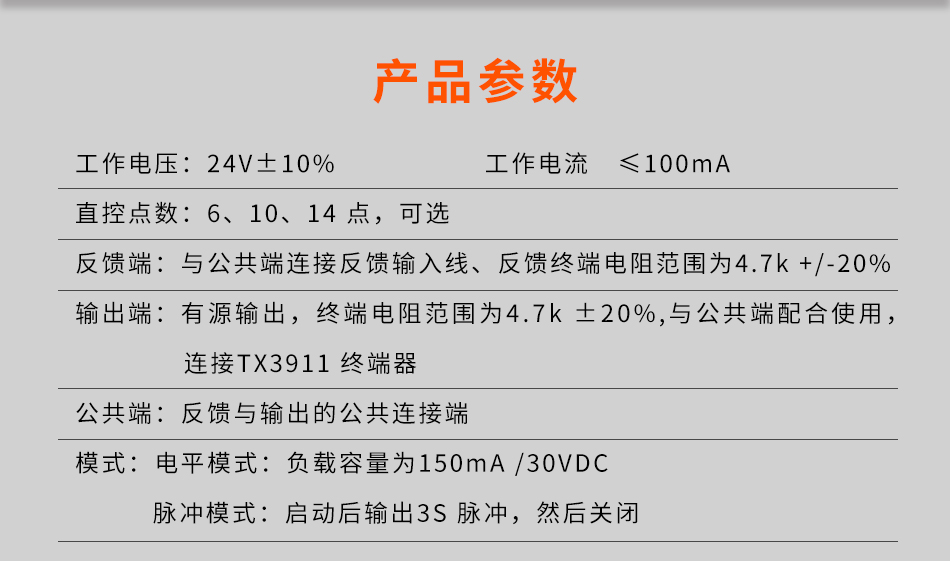

三、TX3520多线控制盘技术参数

型号	TX3520
工作电压	24V±10%
工作电流	≤100mA
直控点数	6、10、14 点，可选
反馈端	与公共端连接反馈输入线、反馈终端电阻范围为4.7k +/-20%
输出端	有源输出，终端电阻范围为4.7k ±20%,与公共端配合使用，连接TX3911 终端器
公共端	反馈与输出的公共连接端
模式	电平模式：负载容量为150mA /30VDC 脉冲模式：启动后输出3S 脉冲，然后关闭

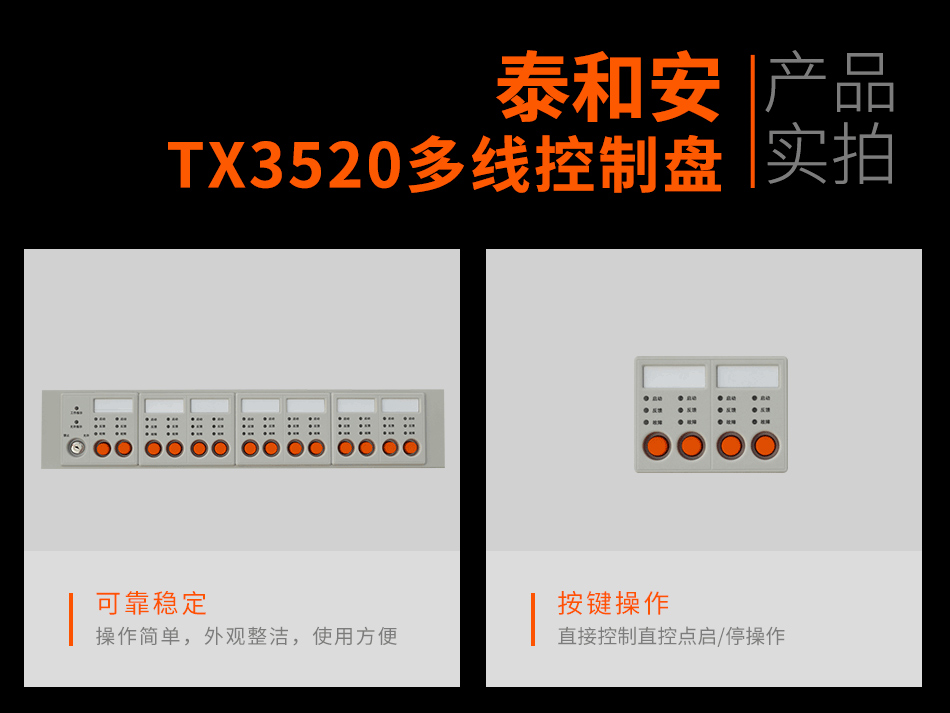

四、TX3520多线控制盘外形与结构

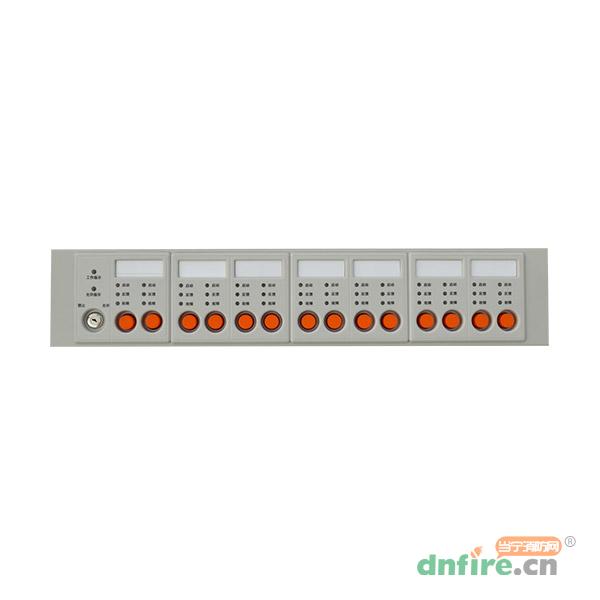

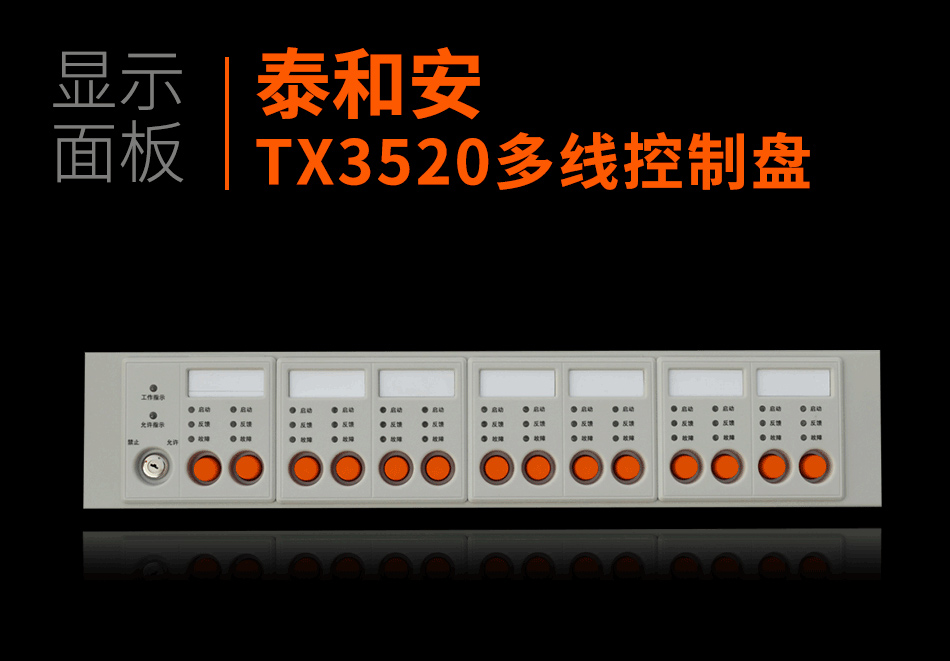

TX3520 多线控制盘面板示意图

五、TX3520多线控制盘接线端子

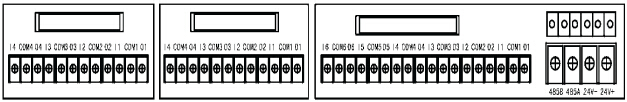

TX3520 多线控制盘接线端子示意图

TX3520 多线控制盘直控输出点示意图

　　1、每一个多线控制盘直控输出点包含三个接线点O1、COM1、I1，一个后面板包含14组直控输出点，每一组直控输出点对应操作盘上一个直控点；

　　2、01直控点启动输出；

　　3、I1直控点反馈输入，需要接入终端电阻；

　　4、COM1直控点输入输出公共端；

　　5、TX3520与外部负载接线如下图所示：



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3520
[类型]	多线控制盘
[控制点数]	6、10、14 点，可选
