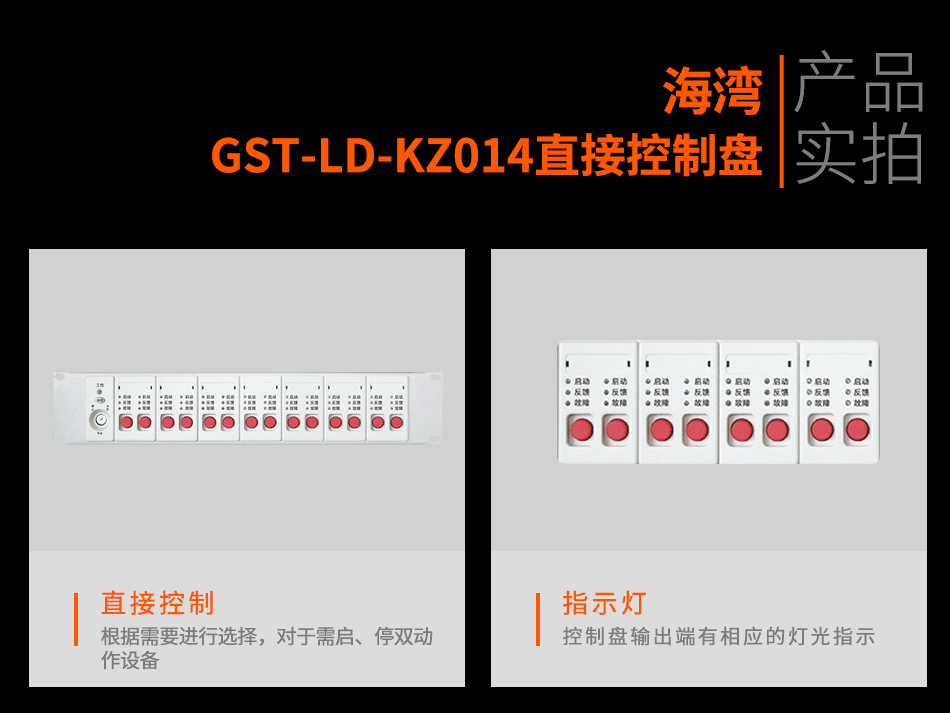

一、GST-LD-KZ014直接控制盘概述：

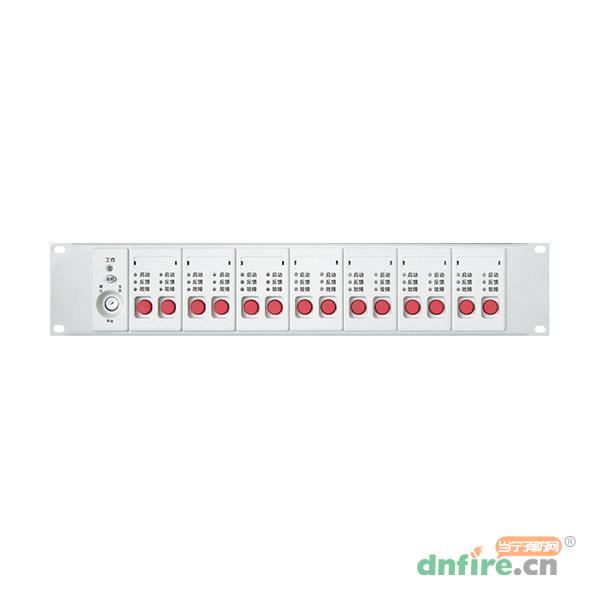

　　GST-LD-KZ014多线制控制盘(以下简称控制盘)为标准插盘结构，可与JB-QG-GST200、JB-QG/QT-GST5000、JB-QG-GST9000等火灾报警控制器组装在同一柜中，完成对消防泵、风机等重要设备的控制。控制盘由LD-KZC-100多线制CPU控制卡（以下简称为LD-KZC-100卡）及KZK-100多线制控制卡（以下简称为KZK-100卡）组成。

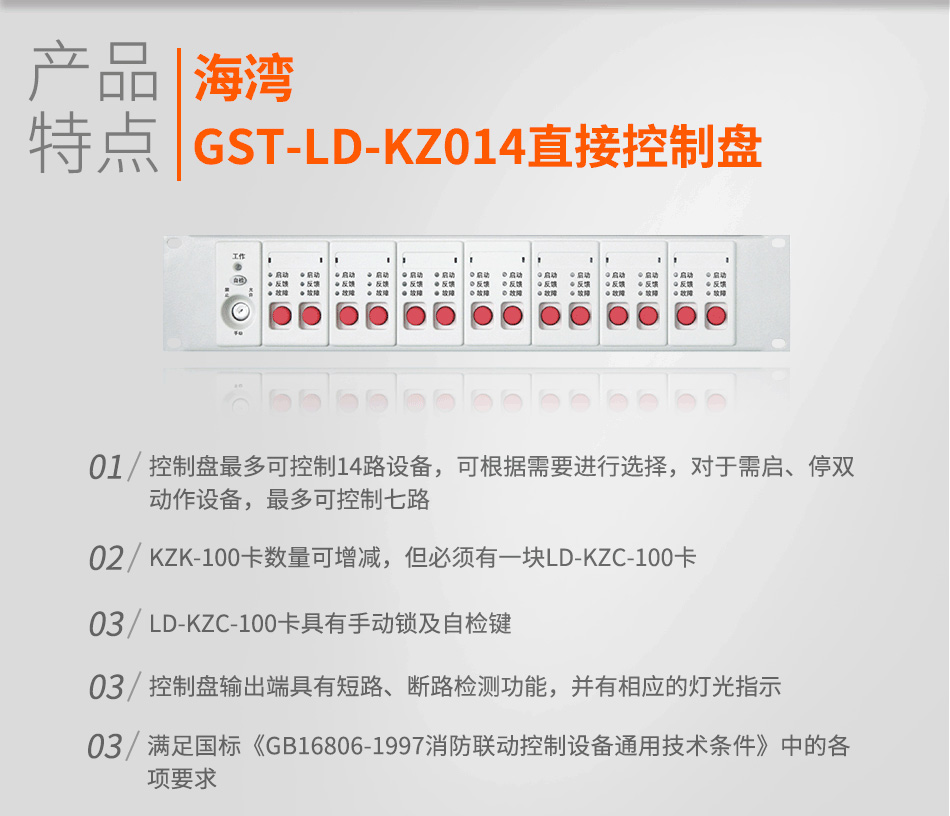

二、GST-LD-KZ014多线制控制盘特点：

　　控制盘最多可控制14路设备，可根据需要进行选择，对于需启、停双动作设备，最多可控制七路。KZK-100卡数量可增减，但必须有一块LD-KZC-100卡。LD-KZC-100卡具有手动锁及自检键。控制盘输出端具有短路、断路检测功能，并有相应的灯光指示，满足国标《GB16806-1997消防联动控制设备通用技术条件》中的各项要求。

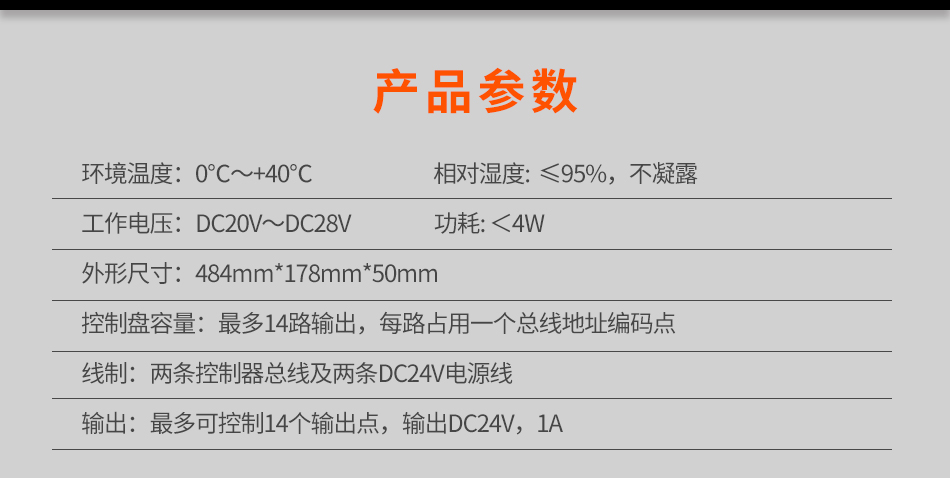

三、GST-LD-KZ014多线制控制盘技术特性：

　　1.控制盘容量：最多14路输出，每路占用一个总线地址编码点

　　2.线制：两条控制器总线及两条DC24V电源线

　　3.输出：最多可控制14个输出点，输出DC24V，1A

　　4.环境温度：0℃～+40℃

　　5.相对湿度≤95%，不凝露

　　6.工作电压：DC20V～DC28V

　　7.功耗＜4W

　　8.外形尺寸：484mm178mm50mm

四、GST-LD-KZ014控制盘结构特征：

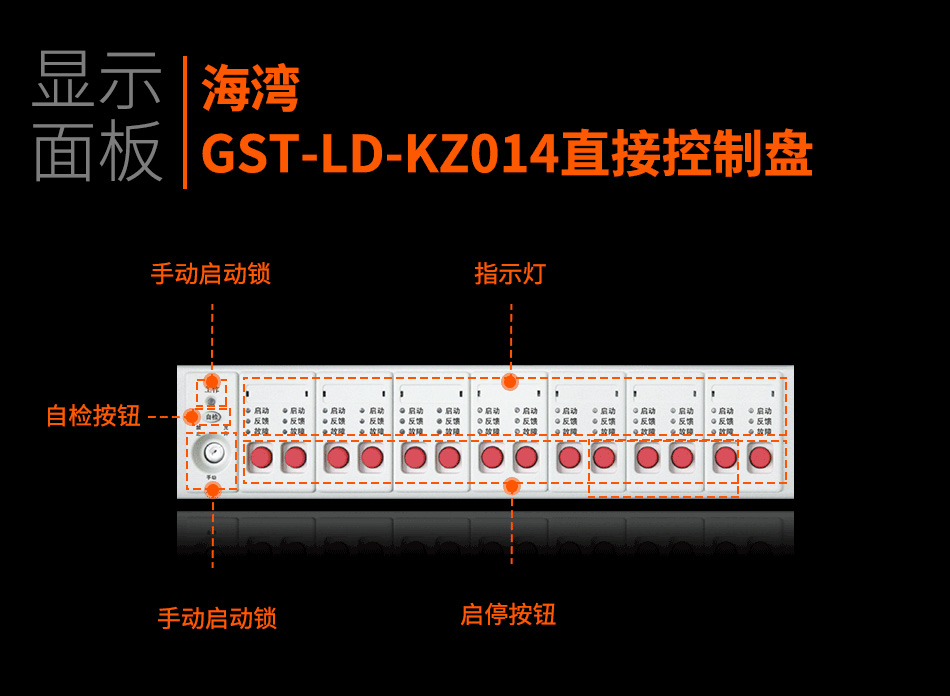

　　1．面板说明

　　1.1LD-KZC-100卡

　　LD-KZC-100卡具有自检键、手动允许/禁止锁以及对应的指示灯（如下图所示），含义分别如下：

　　（1）自检键：用于检查控制盘面板上的指示灯是否正常。

　　（2）手动允许/禁止锁：用于选择手动启动方式。

　　（3）手动允许指示灯：红色，当手动锁处于允许状态时，此灯点亮。

　　1.2KZK-100卡KZK-100卡面板设有2路控制功能，每一路有4只指示灯、1只按键（如下图所示），含义分别如下：

　　（1）故障灯：黄色，当此路外控线路发生短路、断路时，该灯亮。

　　（2）请求灯：红色，由控制器送来的请求信号点亮。经延时后，控制盘对相应的被控设备发出相应命令。

　　（3）命令灯：红色，控制命令发出后点亮。

　　（4）回答灯：绿色，被控设备处于响应命令状态时，该灯点亮。

　　（5）按键：此键按下，向被控设备发出启动或停动的命令。

　　注意：对同一按键的前后两次操作需间隔2秒以上的时间才有效。

　　2.内部结构说明

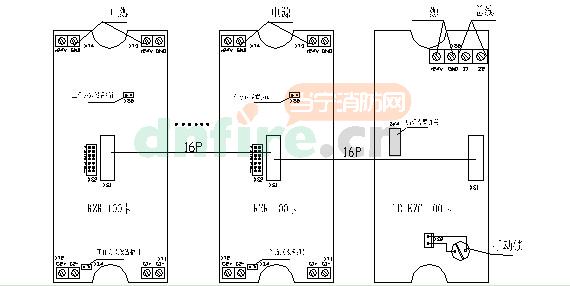

　　LD-KZC-100卡与KZK-100卡通过16P数据线连接，其结构连接图如下图所示。

　　上图说明：

　　（1）LD-KZC-100卡端子：

　　Z1、Z2：控制盘接探测器总线端子；

　　+24V、GND：LD-KZC-100卡+24V电源输入端子。

　　（2）KZK-100卡端子：

　　+24V、GND：KZK-100卡+24V电源输入（输出）端子；

　　C1+、C1-：每块KZK-100卡第一路控制端子；

　　C2+、C2-：每块KZK-100卡第二路控制端子。

　　（3）16P排线：连接LD-KZC-100卡与KZK-100卡。

　　（4）工作方式设置方法：用短路块将KZK-100卡插针XS4（XS5）短接，表示该路多线制为“电平”输出方式；取下短路块表示该路多线制为“脉冲”输出方式。

　　（5）编码设置开关：用于设置控制盘的地址编码。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-LD-KZ014
[类型]	多线控制盘
[工作电源]	DC20V～DC28V
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，（40°C±2°C）
[尺寸]	484mm×178mm×50mm
